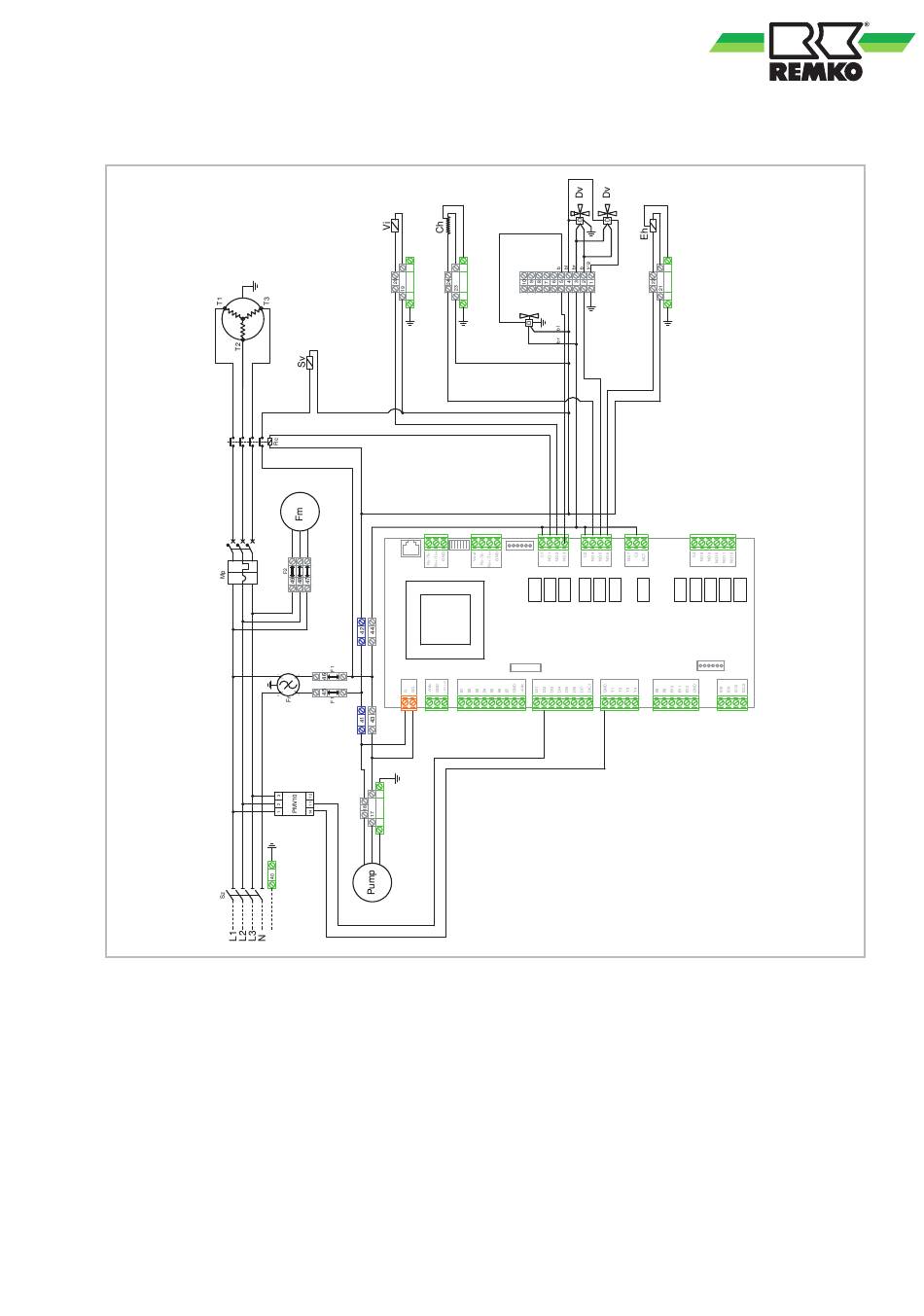

Schéma de raccordement, circuit électrique
Légende :
Ch :
Compresseur du chauffage d'appoint
Comp :
Compresseur
Dv :
Vanne 3 voies
Eh :
Instruction de commande de la barrette
chauffée él. 9 kW
F1 :
Fusible 16 A
F2 :
Fusible 6 A
Fm :
Moteur du ventilateur
Fr :
Filtre à interférences
Hd :
Chauffage d'évacuation du condensat
J9
J7
J8
J1
J1
J2
Pmr
J11
J12
J13
J14
J10
J6
J3
J4
J5
Pmr :
Phases du relais de surveillance
Pompe :
Pompe primaire
Rc :
Fusible du compresseur
Sv :
Disjoncteur-protecteur du compresseur
Sz :
Disjoncteur de l'alimentation principale
Vi :
Vanne 4 voies
Couleurs :
n:
noir
bl :
bleu
ma :
marron
j/v :
jaune/vert
J15
J17
J18
J16
15
