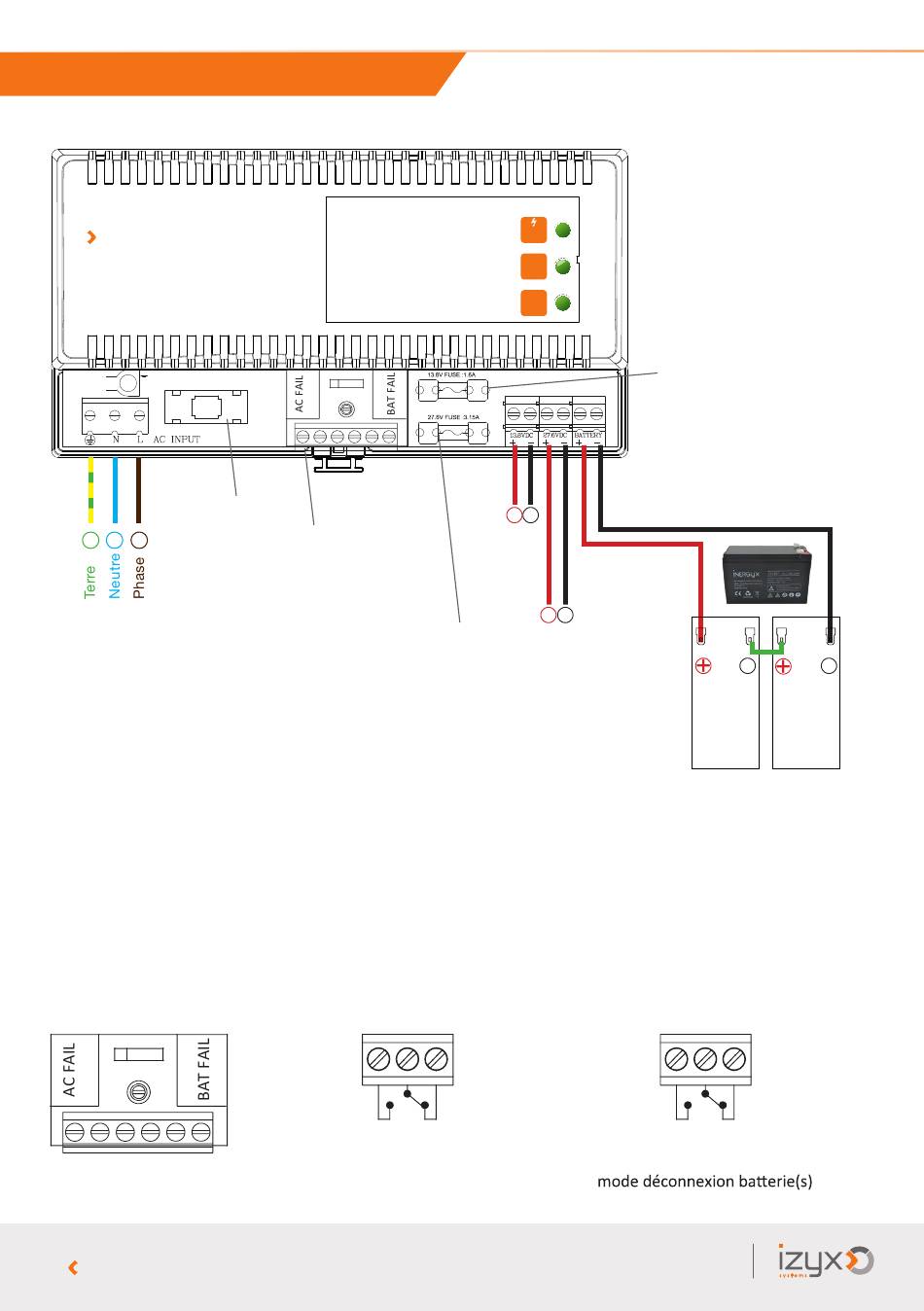

5. SCHEMAS DE RACCORDEMENT
Module 10M
PSXM-1201/2402
Fusible entrée
secteur
E
N
L
Entrée
230 V AC
Carte reports défauts, référence PSXU-ARM (à prévoir en option) :
- Relais AC FAIL : Information absence secteur.
- Relais BAT FAIL : Information déconnexion automatique batterie(s) seuil bas imminente.
- Tension d'information déconnexion imminente : 21-22 V DC.
- Tension de déconnexion effective : 19-20 V DC.
NO CO NC NO CO NC
4
Cartes reports défauts
Réf. PSXU-ARM
(en option)
Fusible sortie
24 V DC
CO
NO
NC
Relais représenté en
mode absence secteur
230V
OK
DC
OUT
OK
BAT
OK
-
+
Sortie
12 V DC
-
+
Sortie
24 V DC
A
C
A F
L I
Relais représenté en
seuil bas imminente
www.izyx-systems.com
Fusible sortie
12 V DC
-
-
Batterie
Batterie
12 V
12 V
B
A
T
A F
L I
CO
NO
NC
