THC Smart Master
24 V AC
8
0 V AC
> 200 VA
Données techniques
Tension nominale:
Données
Plage de
électriques
fonctionnement
Dimensions:
Branchement:
Nombre Clapets:
Données
Fonction-
Longueur de câble:
Longueur Modbus:
nelles
Modbus spécifique: Moy: RTU/RS485
Taux de bauds:
Détermination:
Sécurité
Classe de protection: III alimentation de protection
CEM:
Tempér. ambiante:
Montage/
Montage:
Dimensions
Dimensions:
Po max. ids:

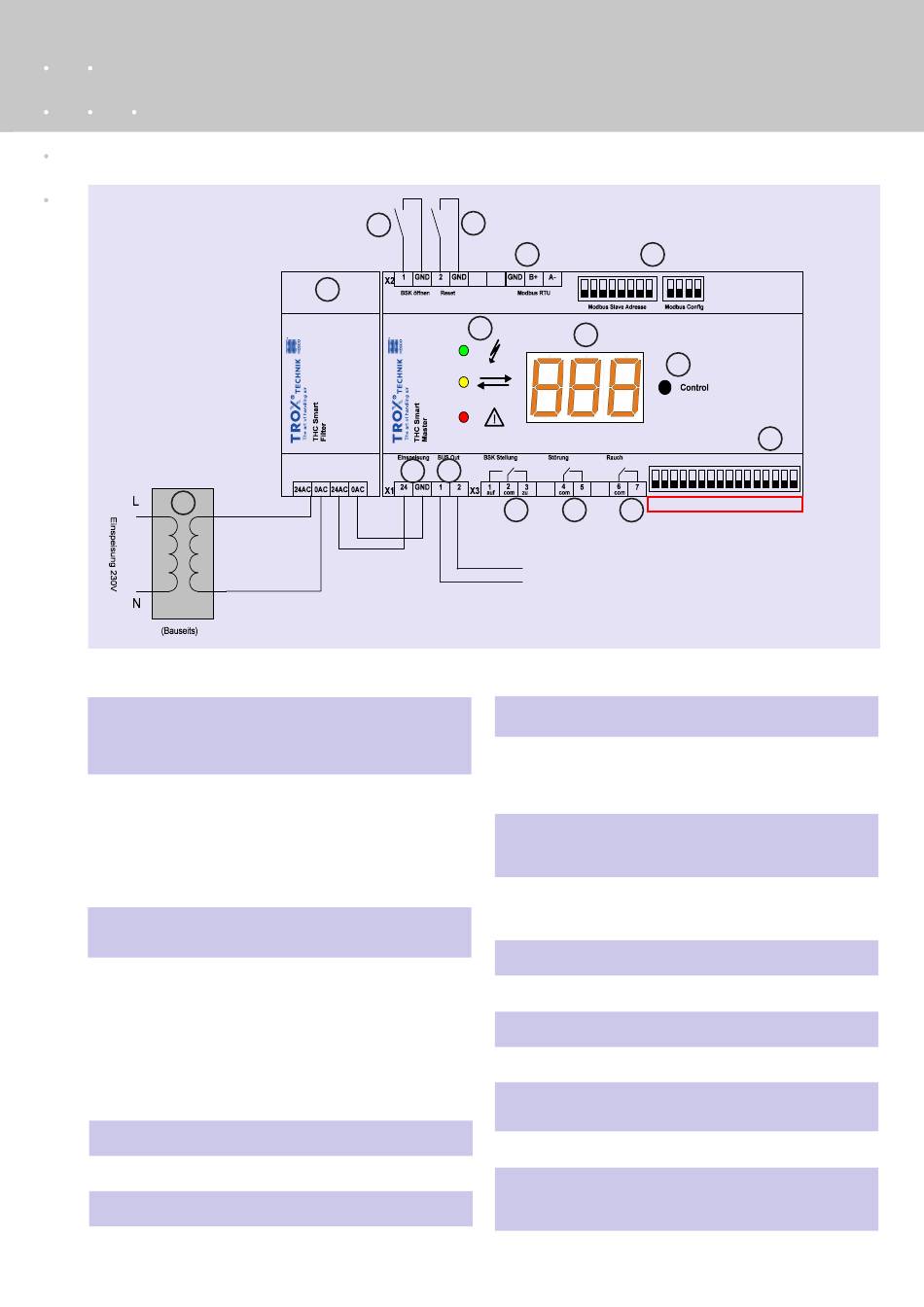

Légende
Borne 1-GND: Ordre d'ouverture/fermeture
1
(Contact ouvert = CCF fermé)
2
Borne 2-GND: Possibilité de faire un Reset externe du Master
(Contact fermé = reset)
Borne GND-B+/A-: = Connexion depuis/vers le contrôleur
3
Modbus
4
Paramètres Modbus, connexion du système Modbus au
contrôleur associé
2
1
15
9
10
AC 24 V / 50 Hz
AC 21.5 - 28.8 V
> 200 VA
bornes à visser
1 - 16 unités
Max. 100 m entre deux unités
Max. 1000 m
Parité: NO / ODD / EVEN
Nombre de nœuds: 32 unités
sans répéteur
9600, 19200, 38400, 57600
Commutable via DIP120 Ω
CE selon 2004/108/EG
0...+40°C
Montage armoire électrique
Profilé 35 mm
160 x 90 x 58 mm
250 g
THC Smart Master
3
4
5
6
11
12
13
1.....................................16
Bouton marche en haut: clapet activé
Bouton marche en bas: clapet désactive
Vers les clapets coupe-feu
(min. TT 2 x 1.5 mm
5
LED. Vert = tension ok, jaune clignotant
= communication OK., rouge clignotant = panne
Affichage numérique. Chiffre 1+2 = clapet N°, chiffre 3 =
6
message d'erreur (R=fumée, S=Statut (mauvaise position du
clapet, C=Communication (Erreur de connexion, problème de
communication) Remarque: Affichage -r- = mouvement du
clapet coupe-feu.
Appuyer. 4 s sur la touche = Démarrage test de
7
fonctionnement des CCF, 1 activation courte = affichage
de l'erreur, en appuyant une deuxième fois, vous pourrez
quittancer le message de panne/d'erreur
Transformateur de sécurité AC 24 V / 50 Hz. Prévoir un
8
transformateur par Master! Dimensions: Master 8 VA et pour
chaque clapet 10 VA, alimentation sur le Smart Master via le
filtre anti-interférences
Borne 24-GND: Alimentation AC 24 V, en provenance du filtre
9
anti-interférences
10
Borne 1-2: Alimentation et commande pour les clapets
coupe-feu (câble: min. TT 2 x 1,5 mm
Statut clapet ouvert (Borne 1-com) ou fermée (Borne com-3)
11
Contact libre de potentiel (max. 230V/5A)
Statut panne/erreur: borne 4-5 ouverte = panne/erreur
12
(fumée) (contact libre de potentiel), max. 230V/5A)
Statut fumée. (seulement si clapet est équipé d'un détecteur
13
de fumée) 6/7 ouvert = fumée sur clapet. Contact libre de
potentiel (230V/5A)
14
Activation clapet. Bouton marche en haut: clapet activé,
Bouton marche en bas: clapet désactivé
Filtre anti-interférences, Prévient les problèmes réseaux. En
15
appuyant sur la touche de contrôle pendant l'activation de
l'unité, il est possible de changer de canal (A ne faire qu'en
cas de pannes réseaux malgré la présence du filtre !)
7
14
Einzelne Brandschutzklappen aktivieren
)
2
)
2
5
