INSTALLATION
INSTALLATION - MONTAGE AU PLAFOND
1. Avant l'installation, assurez-vous qu'il y a suffisamment d'espace
sous l'appareil pour que l'on puisse y accéder que la porte puisse
être ouverte librement pour l'entretien. L'espace minimum est de
26,7 pouces.

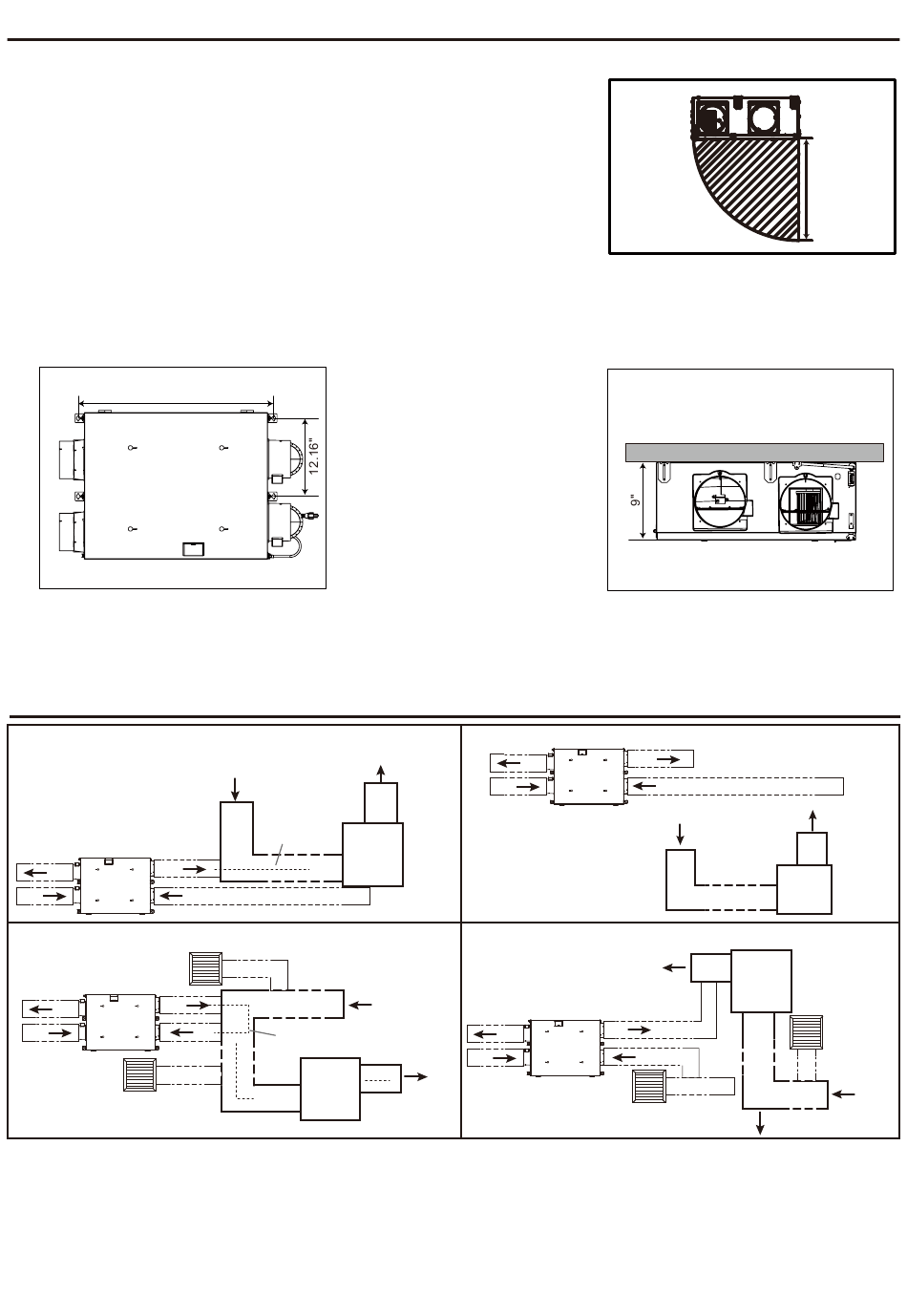

2. Se référer à la distance entre les supports dans la figure 6. Choisir
l'emplacement approprié pour l'unité
fig.6
30.3"
CONDUITS
Pièce séparée Prise d'air - Air frais vers le four Retour de l'air dans la conduite principale
FA
EA
OA
Air de retour de la fournaise à la sortie d'air
FA
EA
OA
Grille de retour d'air
Pour les maisons sans système de chauffage ou de refroidissement (Fig.2) :
Dans la plupart des maisons, une ou deux grilles situées dans une partie centrale de la maison permettent une distribution efficace de l'air frais dans la
maison, en particulier lorsque l'air vicié est aspiré en plusieurs points. L'air frais étant généralement un peu plus frais que l'air intérieur, les grilles
d'alimentation en air frais doivent être placées dans une zone de passage, comme un couloir ou un escalier, plutôt que dans une zone de séjour. Si
vous souhaitez que l'air frais pénètre dans une pièce spécifique très fréquentée, vous pouvez diviser l'apport d'air frais.
Pour les maisons équipées de systèmes de chauffage et de refroidissement à air pulsé (Fig.1 Fig.3 Fig.4) :
La plupart des appareils sont installés avec la gaine d'air neuf directement raccordée à une gaine de retour du système principal de chauffage et de
refroidissement. Veillez à raccorder le conduit d'air neuf à au moins trois pieds du plénum de reprise afin de minimiser l'aspiration du ventilateur de
l'appareil de chauffage. Un raccordement plus proche de la chaudière peut entraîner un déséquilibre du flux d'air ou d'autres problèmes connexes.
RA
Fournaise
Minimum 3'
Fournaise
RA (des salles de bains, de la salle à manger)
RA
Minimum 3'
Fournaise
Alimentation séparée en air de retour et en air frais
SA
EA
OA
Fig.1
Retour de la fournaise à l'entrée d'air
RA
Fournaise
EA
OA
SA
Fig.3
4
fig.5
3. Fixer l'appareil au plafond à l'aide des deux vis fournies
pour chaque support, en veillant à ne pas le fixer
uniquement dans une cloison sèche.
fig.7
FA
RA (des salles de bains, de la salle à manger)
RA
Fournaise
SA
FA
RA
Grille de retour d'air
26.7"
SA
Fournaise
Fig.2
Fournaise
RA
Fournaise
Fig.4
