du signal, ce qui entraîne une liaison infructueuse ou une perte de signal.
②Allumez à la fois l'émetteur et le récepteur, puis la LED du R8FG commencera à clignoter
lentement.
③Il y a un bouton de liaison noir (ID SET) sur le côté du récepteur. Appuyez sur le bouton
pendant plus d'une seconde et relâchez-le, la LED clignotera rapidement, indiquant que le
processus de liaison est en cours.
④Lorsque la LED cesse de clignoter et est toujours allumée, la liaison est terminée et une tour
de signalisation s'affiche en haut de l'écran LCD de l'émetteur (comme indiqué ci-dessus). En
cas d'échec, la LED continuera à clignoter lentement pour avertir, répétez les étapes ci-dessus.
Connexion du récepteur

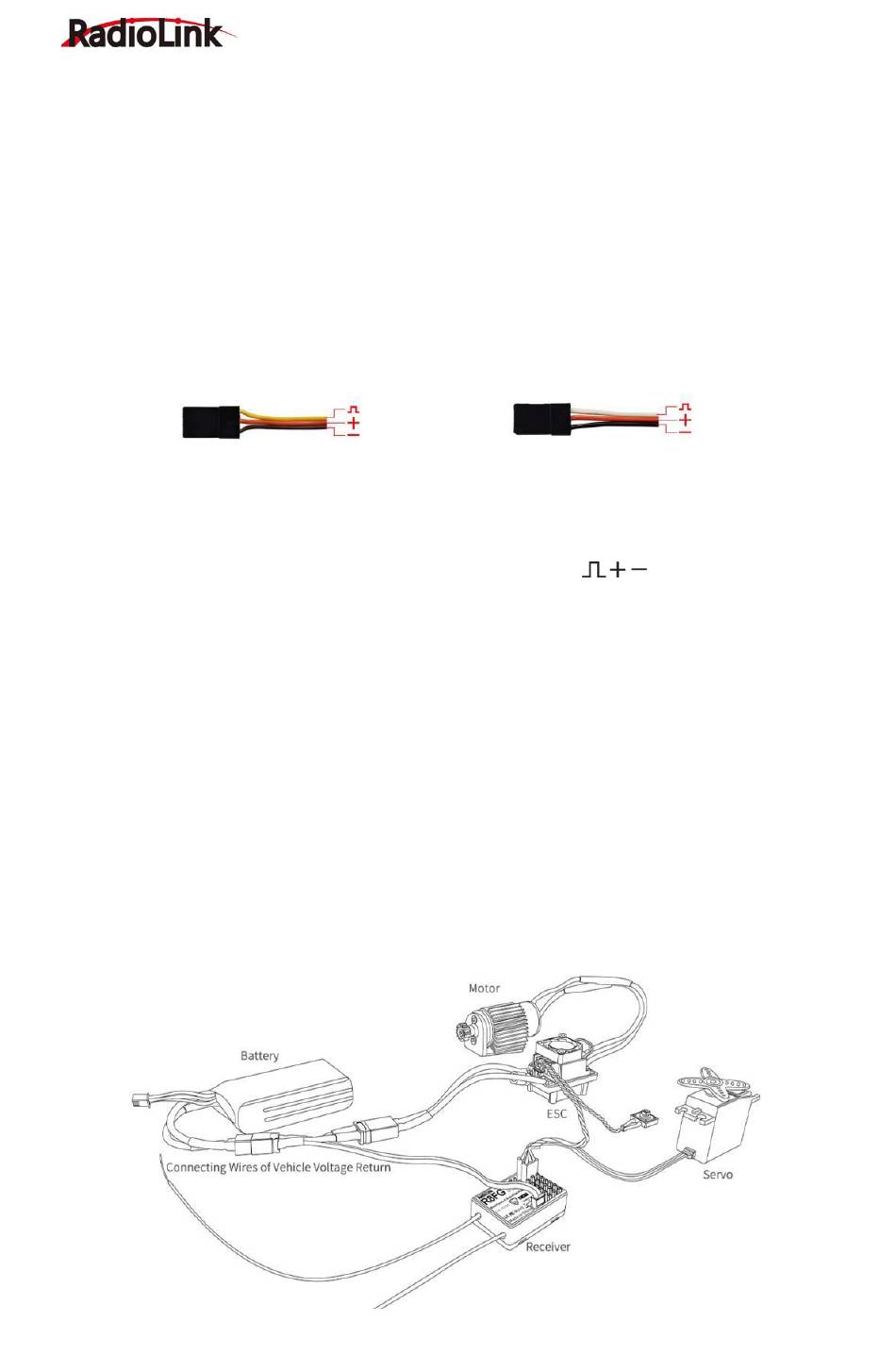

Le fil de connexion pour le récepteur est illustré dans l'image ci-dessus. Les plus courants sont le
fil blanc/rouge/noir ou le fil jaune/rouge/marron. Les deux types de câbles servo sont tous deux
des fils de couleur claire comme fil de signal et des fils de couleur foncée comme fil de terre, et le
milieu est une alimentation 5 V, et les trois fils correspondent à "
".
Remarque : les récepteurs RadioLink sont tous conçus avec une protection de connexion
anti-polarité. Lorsque le récepteur utilise une batterie séparée pour une alimentation
indépendante, le récepteur ne sera pas endommagé si la polarité de la batterie est inversée,
mais si le servo est connecté à ce moment, cela endommagera le servo.
Télémétrie de la tension de la batterie du modèle et du récepteur
R8FG prend en charge la télémétrie de la tension de la batterie du modèle, de la tension du
récepteur et du RSSI. La tension du modèle s'affichera en connectant le fil au port ESC, batterie
et télémétrie du récepteur R8FG. Télémétrie de la batterie 8S maximale (33,6 V) prise en charge.
La télémétrie de la tension de la batterie modèle peut être facilement obtenue en connectant
l'extrémité mâle du fil de la batterie à l'ESC tandis que l'extrémité femelle à la batterie et le fil
avec une tête JST connecte la télémétrie (+-) du R8FG comme le montre l'image ci-dessous.
Aucun module supplémentaire n'est nécessaire. Une fois la connexion réussie, la tension du
modèle renvoyée sera affichée sur l'interface des informations de vol renvoyées. La connexion
est illustrée ci-dessous.
8
