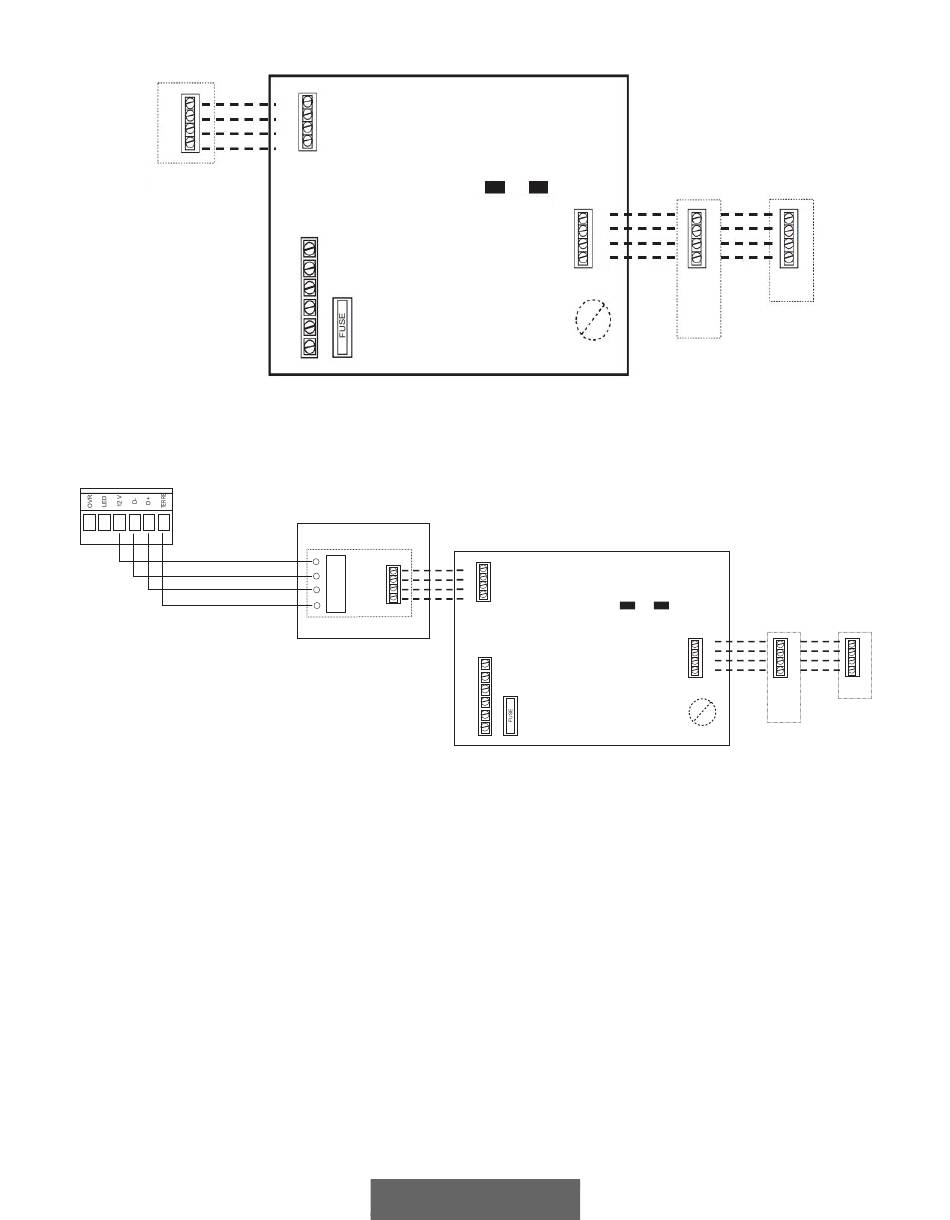

Câblage de ventilateur (VRC/VRE)
B
G
R
Y
C
W
O
Y1
Y2
R
Carte de traducteur
12 V
B
D-
G
R
D+
Y
TERRE
Câblage de ventilateur (VRC/VRE)
Vert
Jaune
A
B
C
D
Module d'interface réseau
(NIM)
B
G
R
Y
Vert
C
W
O
Y1
Y2
R
104
A
A
B
B
C
C
D
D
Interface
utilisateur
Module
intérieur
A200528FR
Jaune
A
A
B
B
C
C
D
D
Panneau de
Furnace
(Appareil de
chauffage)
A210310FR
A
B
C
D
commande
mural de
système
