MISE EN MARCHE (suite)
B

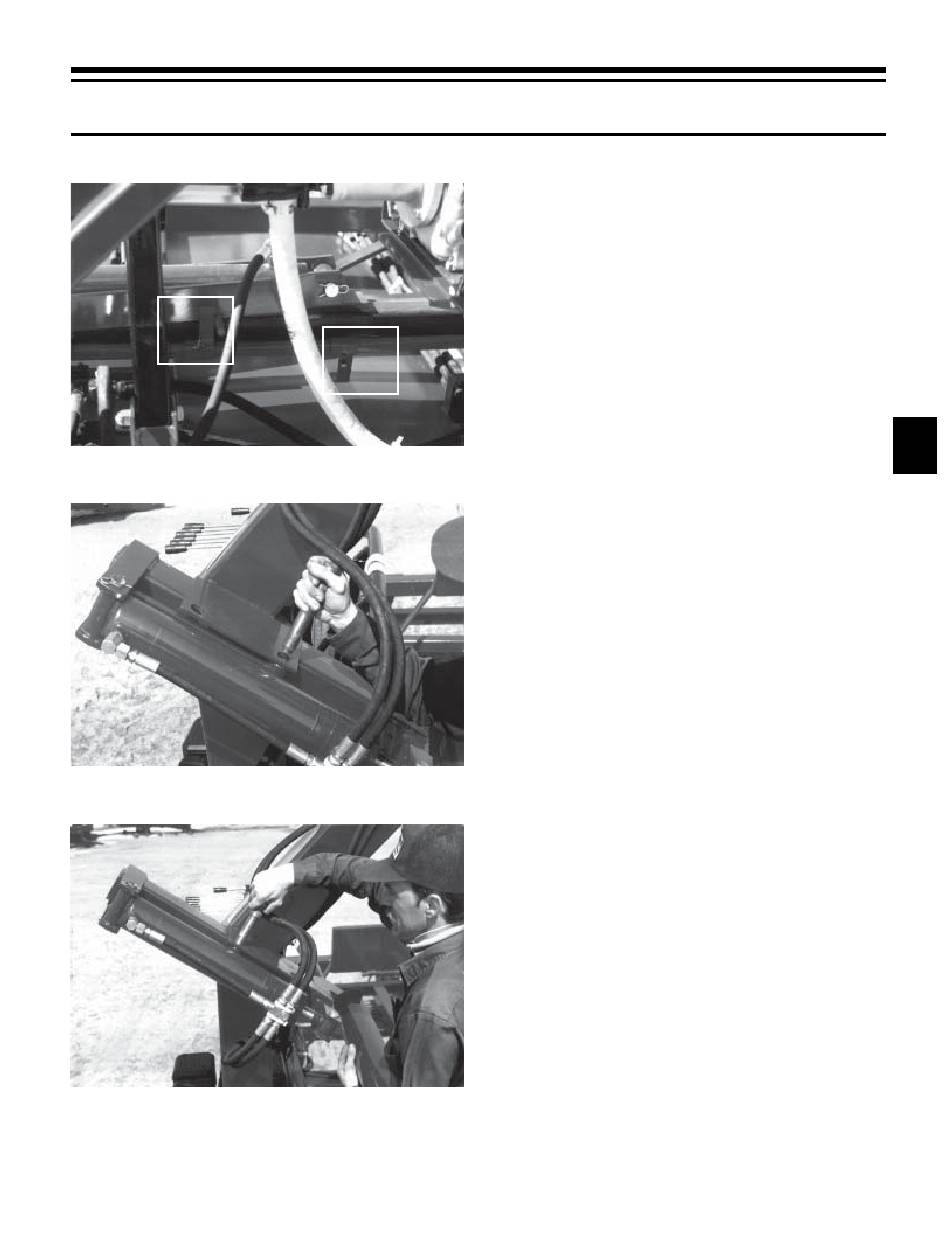

Figure 15
Figure 16
Figure 17
10) Vérifier et si nécessaire, ajuster la course du
poussoir en changeant la position de la butée de
fin de course "A" figure 15. Pour éviter que le
cylindre ne bute, toujours garder ½" à ¾" de
course à chaque bout du cylindre. La position
d'arrêt du poussoir lorsqu'il revient à sa position de
départ s'ajuste à l'aide de la butée de fin de course
"B" figure 15.
A
11) Vérifier les bras extenseurs pour vous assurer qu'il
n'y a aucune imperfection à leur surface. Cela
pourrait occasionner des déchirures dans le tube.
PRÉPARATION DU TERRAIN
1) Choisir un endroit sec et bien draîné.
2) Aplanir et nettoyer le site où les tubes seront faits.
3) Si possible, étendre un lit de sable fin de 2" à 3" (5
à 8 cm) d'épaisseur. Cela aide à prévenir les bris
causés par les rongeurs.
AJUSTEMENT DU SILATUBE
L'ÉTAPE 1 S'APPLIQUE AU P-6300 ET AU P-6302
1) Ajuster les six glissières des tensionneurs selon le
tube utilisé. Vous devez les ajuster au trou inté-
rieur de l'arche si vous utilisez un tube pour des
balles d'un diamètre de 48" à 56" (1.22 à 1.42 m)
(fig. 16), et au trou extérieur de l'arche si vous
utilisez un tube pour des balles d'un diamètre de
56" à 66" (1.42 à 1.68 m) (fig. 17).
2) Placer l'arrière du SilaTube à 5' (1.5 m) en avant
de l'endroit où vous désirez que le tube débute.
Ceci a pour but de compenser le recul des premiè-
res balles jusqu'à ce qu'elles offrent un appui
suffisant pour faire avancer le SilaTube.
- 11 -
