INSTRUCTIONS DE CÂBLAGE
2

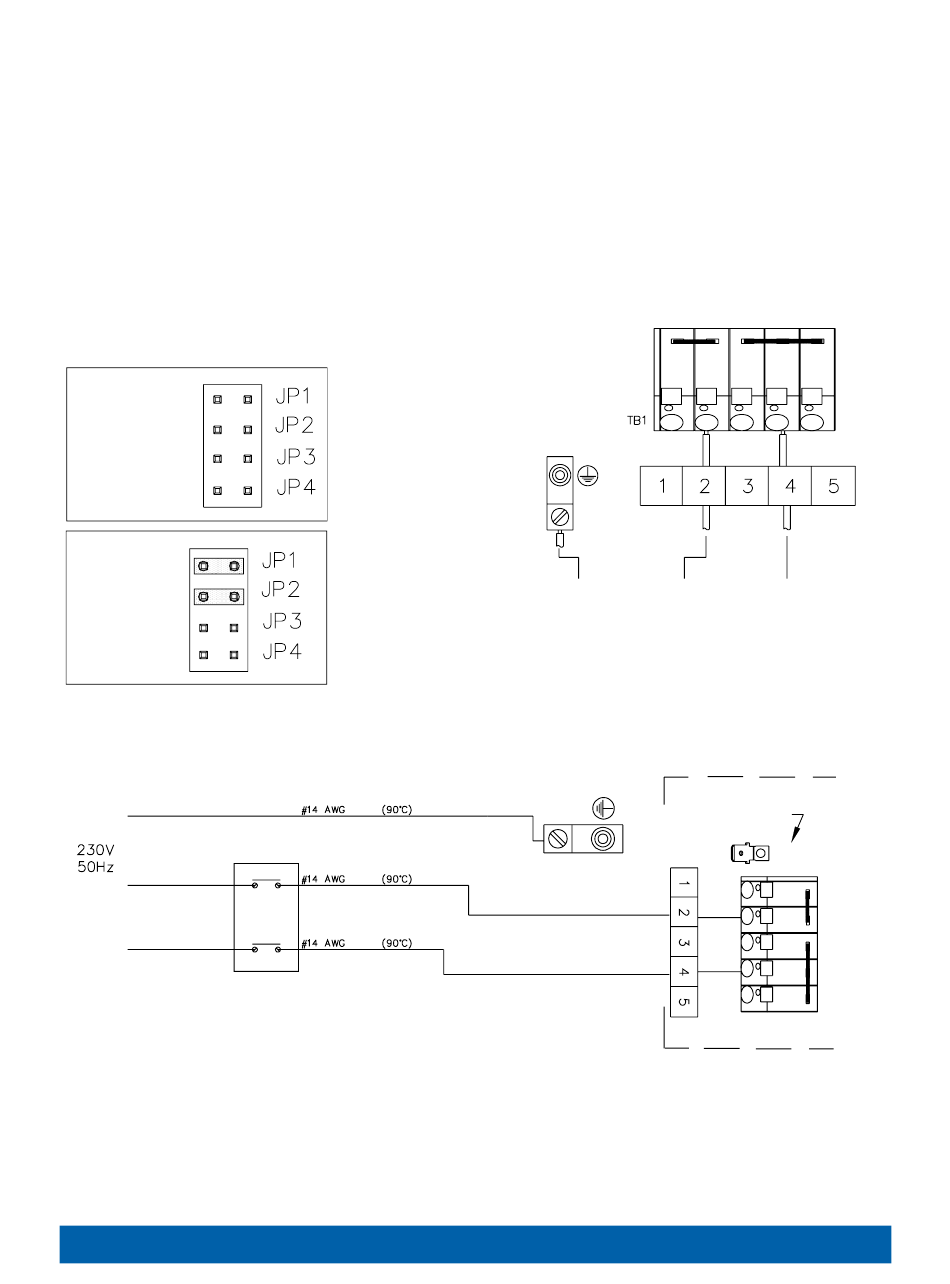

1. Reliez le fil 2,10 mm de la position Ligne (marron) du disjoncteur au connecteur 2 de la plaquette de connexion du terminal.
2
2. Reliez le fil 2,10 mm de la position Neutre (bleu) du disjoncteur au connecteur 4 de la plaquette de connexion du terminal.
2
3. Reliez le fil 2,5 mm de la position Terre (jaune/vert) du disjoncteur sur la position Terre de la plaquette de connexion du
terminal.
Pour de plus amples informations sur les exigences de câblage, veuillez vous référer aux normes électriques en vigueur dans
votre pays.
REMARQUES : Reliez les câbles d'alimentation comme illustré sur les schémas de la page précédente.
Ne vous reliez que sur un circuit protégé par un disjoncteur différentiel (coupure en cas de faute à la
masse).
 
  

 






 








 
