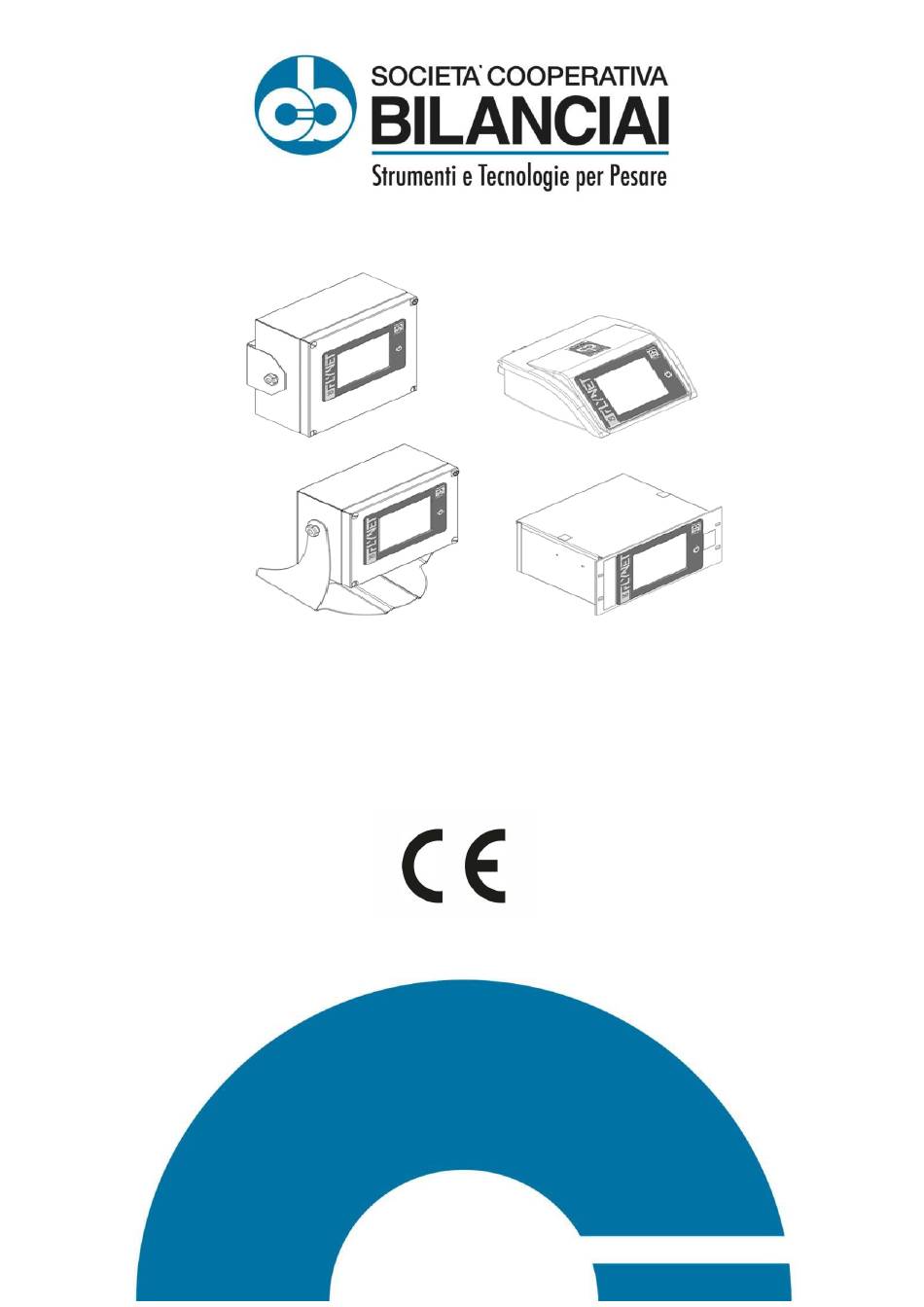

CPE – Compteur De Pièces

FLYNET

Cod. 81320596

Ed. 05/02/2024

Sommaire des Matières pour Bilanciai FLYNET Serie

Page 1 CPE – Compteur De Pièces FLYNET Cod. 81320596 Ed. 05/02/2024...
Page 3 1 Sommaire INTRODUCTION ............................7 Caractéristiques du système ......................7 CONFIGURATION DE L’INDICATEUR ......................8 TABLEAUX DES BASES DE DONNÉES - CONFIGURATION DES TABLEAUX DES BASES DE DONNÉES .. 8 3.1.1 Paramètres du tableau de la base de données marchandise ........... 8 3.1.2 Paramètres du tableau de la base de données client ...............
Page 4 ENTRÉES - Configuration des entrées ....................28 3.3.1 Configuration entrée activer opération de pesage ..............28 3.3.2 Configuration entrée remettre à zéro poids ................28 3.3.3 Configuration entrée opération de pesage ................28 3.3.4 Configuration entrée requête de transmission ............... 29 3.3.5 Configuration entrée Sélectionner balance................
Page 5 5.1.4 Table de codage des badge ..................... 41 5.1.5 Tare ............................41 5.1.6 Générique ..........................42 5.1.7 Pesage supprimé........................42 Gestion des Tableaux des bases de données .................. 44 5.2.1 Créer un nouvel élément ......................44 5.2.2 Modifier un élément existant ....................44 5.2.3 Effacer tous les éléments ......................
Page 6 Total général ............................ 59 GESTION DES FICHIERS CSV ........................60 Importation des données ........................ 60 Exportation des données ......................... 60 8.2.1 Exporter les tableaux des bases de données sélectionnés ............. 60 8.2.2 Copier ............................60 8.2.2.1 Copier les fichiers sélectionnés ................... 60 8.2.2.2 Copier tous les fichiers ......................
Page 7 2 INTRODUCTION Il fonctionne exclusivement en PESEE UNIQUE. La longueur maximale du code marchandise est de 20 caractères. En chargeant une quantité inconnue de pièces conformes dans la balance, cet indicateur permet d’en compter le nombre en définissant ou en calculant le poids moyen unitaire (AUW), à savoir le poids d'une seule pièce.
Page 8 3 CONFIGURATION DE L’INDICATEUR La fonction de comptage des pièces est toujours activée, toutefois, lors de l'installation de l’indicateur, il est nécessaire d'établir certaines conditions pour adapter au mieux son fonctionnement à la façon dont l'opérateur l'utilise. Pour accéder à la configuration, appuyer sur les touches : (Parcours : MENU –...
Page 9 (1)Si le code marchandise rappelle également la valeur du poids moyen unitaire (AUW) En n'activant pas l'association, le AUW reste une donnée à part. En revanche, en activant l'association, chaque fois qu'un code marchandise est sélectionné, l’indicateur rappelle également la valeur du AUW qui lui est associée, en l'utilisant comme AUW pour le comptage des pièces ; de plus, chaque fois qu’un AUW est calculé, l'opérateur peut attribuer la nouvelle valeur au code marchandise souhaité.
Page 10 Sélection Quand sélectionner le code Toujours Recherche immédiate Fenêtre d'affichage pour la recherche d’une donnée Clavier de recherche Alphanumérique Type de clavier activé lors de la recherche Numérique Valeurs défaut Code Type d'affichage du tableau de l'affichage la base de données Description Code et description Valeurs...
Page 11 3.1.3 Générique GÉNÉRIQUE Paramètre Valeur Description Activer Activer l'utilisation du tableau de la base de données Type de fenêtre Standard Type d'affichage du tableau de la base de données Avec image Donnée obligatoire Code sélectionné pour l’opération de pesage Sélection Quand sélectionner le code Toujours Recherche immédiate...
Page 12 toute l'application 3.2 AUTRES - AUTRES CONFIGURATIONS 3.2.1 PARAMÈTRES CPE SPÉCIFIQUES Pour accéder aux paramètres spécifiques de fonctionnement du CPE, appuyez sur : 3.2.1.1 Mode d’affichage de la plage par les couleurs à l'écran Les différentes possibilités sont :  Poids, dans ce cas la page-écran principale affichera les couleurs Jaune, Vert, Rouge respectivement pour indiquer «...
Page 13 3.2.1.3 Exemples d’impression Activation de l'impression du nombre d'échantillons :  dans toutes les empreintes de poids où le AUW a effectivement été calculé à l'aide d'échantillons, le nombre d'échantillons utilisés est indiqué ;  dans toutes les impressions de poids où le AUW a été réglé manuellement ou via le code produit ou via la télécommande, six tirets horizontaux sont imprimés à...
Page 14 3.2.1.7 Type de code-barres imprimé : Il est possible de décider d'imprimer ou non jusqu'à deux codes-barres en utilisant les paramètres Type code-barres et Type code-barres 2. (\\ Menu \ Outils \ Options \ Application \ Autres \ Compter \ Type code-barres et Type code- barres 2).
Page 15 3.2.2 Champs On peut configurer 7 messages, chacun composé d'une ligne de description et d'une ligne de valeur, qui peuvent être placés à la fin de l’éventuelle impression. CHAMPS Paramètre Valeur Description Activer Activer l'utilisation des champs supplémentaires Champ 1 Champ1 Cliquer sur le paramètre Champ 1 pour accéder au...
Page 16 tableau des valeurs individuelles Paramètres des valeurs individuelles Paramètre Valeur Description Code Numéro de champ de 1 à 7 Texte Champ1 Valeur de texte du champ de 30 caractères maximum. Valeur Valeur du champ de 30 caractères maximum. Imprimer Quand imprimer le champ Supprimer Activer la suppression du champ après l'impression...
Page 17 Bits Sélectionner les bits de donnée Stop Sélectionner le bit d'arrêt Parité Sélectionner la parité Handshake Sélectionner le handshake (aucun, matériel) Protocole RS232 PORTS SÉRIE / COM6 Paramètre Valeur Description Baudrate Sélectionner la vitesse Bits Sélectionner les bits de donnée Stop Sélectionner le bit d'arrêt Parité...
Page 18 3.2.3.2 Configuration imprimante Il faut ajouter la requête d'une imprimante. Cliquer sur Imprimantes. Appuyer sur la touche Ajouter pour ajouter une imprimante. Définir le nom souhaité pour la requête de l'imprimante et appuyer sur la touche Confirmer. Pour chaque imprimante connectée une nouvelle requête ayant un nom différent doit être créée. IMPORTANT : Le nom défini pour la requête doit être sélectionné...
Page 19 Paramètre Valeur Description Imprimante pour la pesée Principale Activer l'imprimante comme imprimante primaire ou Les deux secondaire En cas de défaillance de Interrompre Type de comportement en cas l'imprimante secondaire de défaillance de l'imprimante Continuer secondaire Alias imprimante principale Sélectionner le nom de la requête de l'imprimante Alias imprimante secondaire Sélectionner le nom de la...
Page 20 3.2.3.5 Configurations textes en-tête On peut configurer 5 lignes de messages de 42 caractères chacun qui peuvent être insérées dans l'en-tête d'une éventuelle impression. TEXTES Paramètre Valeur Description Texte 1 Texte alphanumérique Texte 2 Texte alphanumérique Texte 3 Texte alphanumérique Texte 4 Texte alphanumérique Texte 5...
Page 21 3.2.4 Affichage AFFICHAGE Paramètre Valeur Description Page d'accueil Multibalance Balance simple Balance Allumage A,B,S etc. Si l’indicateur est duplex, sélectionner la balance à l’allumage Sélection balance Si l’indicateur est duplex, activer le changement de balance 3.2.5 Opération de pesage IMPRIMANTE Paramètre Valeur Description...
Page 22 Impression Tare Toujours Imprime la tare seulement si la condition réglée a été vérifiée Seulement si elle est Prédéterminée Supérieure à Zéro Impression Date et Heure Si coché, imprime la date et l'heure Impression Logo Si coché, imprime le logo Imprimer code-barre Si coché, il permet l'impression du code-barre qui indique le...
Page 23 Exportation Si coché, l'exportation de automatique la pesée vers un fichier au format csv est activée. Les 3 modes d'exportation à exclusion sont les suivants Exporter toutes les Il est possible de définir (pesées) toutes les combien de pesées l'exportation doit être effectuée Exporter toutes les Il est possible de définir...
Page 24 Les exemples suivants de clarté sont fournis avec les exportations "pondérées" mais le même raisonnement s'applique également aux exportations "en temps". Exemple 1) "Exporter tous les (pèse) = 1" "Divisez le fichier csv chaque (nombre d'exportations) = 1" Résultat: à chaque pesée, un fichier .csv différent est créé au format "aaaa_mm_jj_hh_mm_ss_Pesate.csv"...
Page 25 Archivage automatique avec annulation des anciennes pesées. Exemple de fonctionnement avec les paramètres ci-dessous. S'il y a 1000 pesées en mémoire et 500 d'entre elles ont plus de 45 jours, quand j'exporte 250, les 500 obsolètes seront éliminés. Les 500 pesées récentes resteront en mémoire. Lorsqu'il s'agit de + 250 nouvelles pesées, les nouvelles 250 sont exportées et s'il y a des pesées de plus de 45 jours, elles seront éliminées.
Page 26 des pesées Email à : Adresse électronique du destinataire Email en copie : Adresse électronique du destinataire pour information Email en copie cachée : Adresse électronique du destinataire en copie cachée Objet Objet de l'email Texte Texte de l'email Envoyer csv au serveur FTP Paramètre Valeur Description...
Page 27 Appliquer Nombre Colis sur la Activer/désactiver l'utilisation des colis associés à la tare tare. Appliquer N° Colis à la tare 1 Activer/désactiver l'utilisation des colis associés à la tare1. ATTENTION : si l’on active les tares connues, les colis associés à la tare2 sont toujours disponibles 3.2.8 Exclusion colonnes Par défaut, toutes les données énumérées sont exportées dans le fichier CSV.
Page 28 3.3 ENTRÉES - Configuration des entrées 3.3.1 Configuration entrée activer opération de pesage Activation de la pesée lors de l'activation de l'entrée. Exemple : s'il est connecté à des photocellules, il peut être utilisé pour vérifier le bon positionnement du véhicule sur la balance. Activer l’...
Page 29 3.3.4 Configuration entrée requête de transmission A l'activation de l'entrée, le terminal envoie une chaîne du format choisi. Demande Tx Paramètre Valeur Description Numéro entrée Numéro de ligne (par ex. 101) 3.3.5 Configuration entrée Sélectionner balance Sélection de l'échelle configurée pour cette entrée donnée. Sélectionner l’échelle Paramètre Valeur...
Page 30 3.3.7 Acquérir Tare Lors de l'activation de l'entrée, il permet de charger le poids brut en tare, si le poids stable est présent. Définir Tare Paramètre Valeur Description Numéro requête Numéro entrée Numéro de ligne (par ex. 101) Alias Balance Nom de la balance de référence (exemple A) 3.3.8 Tare Automatique A l'activation de l'entrée, il permet de charger le poids brut en tare, si le poids stable est présent,...
Page 31 3.4 SORTIES - Configuration des sorties 3.4.1 Configuration sortie Opération de pesage terminée Activation de la sortie à la fin d'une pesée. Fin de l’opération de pesage Paramètre Valeur Description Numéro sortie Numéro de ligne (par ex. 101) Temps d'activation (s) Durée de la sortie 3.4.2 Configuration sortie Transmission Ok Activation de la sortie à...
Page 32 3.4.4 Configuration sortie Indicateur prêt à l'emploi Sortie toujours active une fois que le terminal a terminé le démarrage. Appareil Prêt Paramètre Valeur Description Nom requête Numéro Sortie Numéro de ligne (par ex. 101) 3.4.5 Configuration sortie Bilancia active Activation de la sortie lorsque vous êtes sur la page de travail et que la balance est valide, sans erreur et avec un poids valide.
Page 33 3.4.7 Configuration sortie carte rejetée Activation de la sortie après lecture d'un badge sans correspondance avec les données d'archive Carte rejetée Paramètre Valeur Description Numéro sortie Numéro de ligne (par ex. 101) Temps d'activation (s) Durée de la sortie 3.4.8 Nombre d’èchantillons de points de set Activation de la sortie lorsque le nombre de pièces défini est atteint.
Page 34 contact est assuré et maintenu. Lorsque le nombre de pièces devient inférieur ou supérieur à la plage définie, le contact est supprimé. Gamme de pièces Paramètre Valeur Description Nom requête Numéro Sortie Numéro de sortie des èchantillons de plage (par ex. 101) Alias Balance Echelle d’èchantillons de plage (exemple A)
Page 35 4.3 Touches Les touches affichées en bas de l'écran tactile permettent d'accéder aux outils du dispositif. Sélectionner la page principale. Sélectionner la page permettant de rappeler les données accessoires, prédéfinies dans la base de données, utilisées pendant le pesage (marchandise, client, plaque et rappel des données).
Page 36 Permet de confirmer le texte configuré et de masquer le clavier virtuel. Permet d’annuler la configuration en récupérant le texte initial et de masquer le clavier virtuel. Permet de passer de la modalité Numéros/Symboles à la modalité Alphanumérique et vice versa. Indique plusieurs symboles.
Page 37 Niveau d'accès de Départ Définir un niveau, la valeur par défaut est 1 Mot de passe de niveau 2 [Non configuré] Définir un mot de passe si l’on souhaite saisir le niveau 2 Mot de passe de niveau 3 [Non configuré] Définir un mot de passe si l’on souhaite saisir le niveau 3 Mot de passe de niveau 4...
Page 38 Configuration touches rapides Stand-by Gestion des erreurs Configuration date et heure Configuration dispositif...
Page 39 5 TABLEAUX DES BASES DE DONNÉES - DONNÉES (Parcours : MENU/TABLEAUX DES BASES DE DONNÉES) Le dispositif fournit des tableaux où mémoriser des informations à utiliser pendant l’opération de pesage et les données accessoires. 5.1 Liste des Tableaux des bases de données de Flynet L'application Flynet gère les tableaux des bases de données suivants.
Page 40 5.1.3 Pesant Valeurs NULLES CLÉ NOM DU CHAMP Type abrégé admises Remarques Valeur accrue à chaque Int(6) opération Adrress IP nvarchar(20) Adresse IP du terminal SerialNumber nvarchar(40) Numéro de série pesée Int(7) Code MPP pesée Opération de pesée de la Scale nvarchar(1) Sì...
Page 41 Tare(B) nvarchar(12) Tare(B) Nombre de colis, par rapport à Num. of packages(B) int(3) la tare(B) Net(B) nvarchar(12) Poids Net(B) Tare1(B) nvarchar(12) Tare 1(B) Num. of Nombre de colis, par rapport à packages1(B) int(3) la tare 1(B) Tare2(B) nvarchar(12) Tare 2(B) Num.
Page 42 Description nvarchar(30) Description tare Value nvarchar(20) Valeur tare 5.1.6 Générique Valeurs NULLES CLÉ NOM DU CHAMP Type abrégé admises Remarques Code Code generic Description nvarchar(30) Description Image nvarchar(50) C'est un champ de texte qui contient le chemin de l'image qui se trouve à l'intérieur de l' »extern ».
Page 43 Field4 nvarchar(30) Champ supplémentaire Field5 nvarchar(30) Champ supplémentaire Field6 nvarchar(30) Champ supplémentaire Field7 nvarchar(30) Champ supplémentaire Gross(A) nvarchar(12) Poids Brut (A) Tare(A) nvarchar(12) Tare(A) Nombre de colis, par rapport à Num. of packages(A) int(3) la tare(A) Net(A) nvarchar(12) Net(A) Tare1(A) nvarchar(12) Tare 1(A) Num.
Page 44 Num. of Nombre de colis, par rapport à packages2(D) int(3) la tare 2(D) checksum checksum 5.2 Gestion des Tableaux des bases de données Les actions possibles sont décrites ci-dessous. 5.2.1 Créer un nouvel élément Appuyer sur Configurer les données. Appuyer sur pour mémoriser les données dans la base de données et quitter ou Appuyer sur pour mémoriser les données dans la base de données et rester en...
Page 45 Appuyer sur 5.2.5 Imprimer tous les éléments Appuyer sur 5.2.6 Imprimer un élément Toucher l’élément à imprimer. Appuyer sur 5.2.7 Réimprimer le ticket de pesée Depuis le tableau de la base de données des pesées, en appuyant sur cette touche, il est possible de réimprimer le ticket relatif à...
Page 46 Appuyer sur 5.2.10 Classer les éléments Appuyer sur Sélectionner l’option associée au classement à effectuer. Sélectionner l’option associée à l’ordre de classement. Appuyer sur 5.2.11 Quitter le Tableau de la base de données Appuyer sur pour quitter le tableau de la base de données et revenir à la page précédente.
Page 47 6 MODE D'UTILISATION – FONCTIONNEMENT 6.1 Fonctionnement du CPE En plus des données métrologiques, les données suivantes sont affichées à l'écran :  Valeur du poids moyen unitaire (AUW) utilisé pour le comptage des pièces  Valeur du nombre de pièces comptées (qui résulte de l'opération : poids net en valeur absolue de la balance sélectionnée / poids moyen unitaire) ...
Page 48  l'opérateur saisit le nombre d'échantillons, ce qui lance le calcul du AUW.  L'indicateur calcule la valeur du AUW par l'opération : poids net balance sélectionnée / nombre d'échantillons. Le nombre de pièces fixé doit être égal ou supérieur au « nombre minimum d'échantillons pour effectuer le calcul du AUW »...
Page 49 comme tare et vérifier à l'écran le nombre de pièces actuellement présentes sur la balance (donnée PIÈCES). N.B. : Dans le cas d'un indicateur multi-balances, on peut sélectionner une autre balance que celle utilisée pour déterminer la valeur du AUW et charger ici toutes les autres pièces. 6.1.1.2 «...
Page 50  Sélectionner la balance à utiliser (uniquement pour les indicateurs multi-balances)  Charger toutes les pièces à compter sur la balance.  Saisir le nombre d’échantillons que l’on va décharger de la balance ; l'indicateur lance la procédure de calcul en attendant de détecter un poids valide et stable. ...
Page 51 entre un code marchandise spécifié par l'opérateur et la valeur du AUW qui vient d'être calculé (touche Marchandise) Si, lors de la phase d'installation, les acquisitions multiples du AUW n'ont pas été activées, la touche « Marchandise » reste disponible sur l'écran pendant la durée maximale fixée lors de l'installation.
Page 52 6.1.5 Déduction de la dernière pesée correctement effectuée Si l'opérateur se rend compte que la dernière pesée correctement effectuée doit être déduite des totaux parce qu'elle contenait au moins une donnée incorrecte (par exemple : le code marchandise sélectionné était incorrect), il est possible de procéder à la « déduction ». La «...
Page 53 Cartes Paramètre Valeur Description Type carte Sélectionner le type de carte.  « Cb », spéciale Bilanciai : Neutre cette carte possède un cadre Code Fiscal (16 car.) à 13 chiffres du même format CF encodé (32 car) qu'un code EAN13 INDICOD.
Page 54 juste scanné* comme code. * Le badge ne doit pas déjà être présent dans l'archive. Temps d'attente (s) Temps minimum qui doit s'écouler entre une lecture de carte et la suivante. Intervalle Cocher si une partie du code lu est nécessaire.
Page 55 Les codes-barres ou les transpondeurs peuvent également être modifiés ou réglés manuellement, s'ils sont connus, sans être lus par un lecteur. Une fois l’association du code code-barre/transpondeur avec le code de transcodage terminée, il faut remplir le tableau de la base de données dont le code doit être rappelé. Exemple : si le tableau de la base de données possède une clé...
Page 56 e) Depuis position : « 2 » f) Cocher impression automatique, si nécessaire g) Code initial non utilisé Remplir le tableau de la base de données marchandise alphanumérique avec des codes qui peuvent être rappelés à partir des cartes et qui permettront d'identifier un marchandise et d'activer une opération de pesage.
Page 57 3) Remplir le tableau de la base de données Produit numérique avec des codes qui peuvent être rappelés à partir des cartes et qui permettront d'identifier un code Produit et d'activer une opération de pesage.
Page 58 7 TOTAUX Les totalisations sont effectuées à la fin correcte de l'opération en sortie définie. L’indicateur gère les totaux indiqués ci-dessous. Chaque total est obtenu comme recherche dans le tableau de la base de données des pesées. 7.1 Produit Le total par code produit permet de rechercher dans le tableau de la base de données des pesées les marchandises pour lesquelles des opérations de pesage ont été...
Page 59 Appuyer sur la touche Imprimer, pour imprimer tous les résultats obtenus. Appuyer sur la touche Exporter, pour exporter tous les résultats obtenus dans un fichier csv. Il est également possible d’imprimer et d’exporter un seul résultat en le sélectionnant avant d'appuyer sur la touche correspondante à...
Page 60 Si la recherche a produit des résultats, ceux-ci sont affichés. Appuyer sur la touche Imprimer pour imprimer le résultat. Appuyer sur la touche Exporter pour exporter le résultat obtenu dans un fichier csv. 8 GESTION DES FICHIERS CSV (Parcours : MENU/CSV) 8.1 Importation des données Copier les données d’un fichier csv à...
Page 61 2. Sélectionner les fichiers à copier. 3. Appuyer sur 8.2.2.2 Copier tous les fichiers Sélectionner le dispositif de mémoire où effectuer la copie. 1. Appuyer sur 8.2.3 Élimination des données Éliminer les fichiers mémorisés sur le dispositif. Appuyer sur 8.2.3.1 Éliminer les fichiers sélectionnés Sélectionner les fichiers à...
Page 62 9 GESTION TRANSMISSION DES DONNÉES (Parcours : MENU/OUTILS/CONFIGURATION/TRANSMISSION) 9.1 Touche RÉSEAU : Pour insérer une nouvelle connexion réseau (type chaîne, port, protocole, etc.). Appuyer sur la touche : Saisir le nom à attribuer à la transmission. Exemple « Afficheur externe ». Remplir les paramètres nécessaires.
Page 63 checksum Attente poids stable Activé avec la chaîne SASCO1 sélectionnée. La chaîne est transmise lorsque le poids est stable Temps d’attente poids stable Activé avec la chaîne SASCO1 sélectionnée. Temps attente poids stable. Entrée verte ON pour Norsk Activé avec la chaîne Extended-Traffic Light sélectionnée.
Page 64 SÉRIE Paramètre Valeur Description Balance Sélectionner la balance à laquelle la transmission se réfère Port COM1 Définir le port série à utiliser Intervalle de transmission (ms) Délai de transmission entre une chaîne et la suivante Chaîne Sélectionner la chaîne désirée Protocole Cyclique Mode de gestion de la chaîne...
Page 65 peut être configurée Suspendre à l'entrée Permet de suspendre la transmission Appuyer sur la touche : pour sauvegarder Appuyer sur la touche : pour configurer le COM Appuyer sur la touche : pour fermer sans sauvegarder. 9.3 Touche MPP : Permet de saisir les paramètres de gestion de la transmission MPP.
Page 66 Numéro de l’indicateur Numéro de série Numéro de l’indicateur Configurer si un « type de réponse » le prévoyant est sélectionné. Transmission à utiliser Sélectionner série ou réseau. Exclure ACK NACK Cocher pour exclure la gestion ack-nack. Appuyer sur la touche : pour sauvegarder Appuyer sur la touche : pour fermer sans sauvegarder.
Page 67 9.5 Chaînes spéciales CPE A partir du paramètre "String" décrit précédemment, en plus des strings : CB, ESTESA etc. décrits dans le "Manuel de transmission standard", il est possible de sélectionner : PiecesString, ExtendedPiecesString et CPEstring. PiecesString 9.5.1 Lors de l'installation de l’indicateur, on peut activer un port de sortie série pour transmettre la chaîne «...
Page 68 Le résultat de la transmission n'affecte jamais l'exactitude de l'opération d’ « impression poids ». Ce type de chaîne ne comprend pas la gestion des commandes à distance. 9.5.2 ExtendedPiecesString La chaîne se compose de 30 caractères et se présente comme suit : caractère $(24H) caractère de début de chaîne...
Page 69 bit3 bit2 bit1 bit0 Lorsqu'un bit a une valeur de « 1 », cela signifie que la signalisation correspondante est un état réel : la signification des signalisations est ci-après : bit 0 signalisation de pesée minimum bit 1 signalisation de tare bloquée <s1>...
Page 70 Les protocoles disponibles sont les mêmes que la « Chaîne étendue », à l'exception du protocole de commandes à distance, qui n'est pas prévu actuellement. 9.5.3 CPEString La chaîne se compose de 51 caractères et est composée de la même manière que la chaîne CPE (STRCPE) de la D70E : caractère $(24H)
Page 71 caractère <SP>(20H) espace ème ème <um> unité de mesure caractère ème caractère <SP>(20H) espace ème ème <um> NOMBRE DE PIÈCES caractère ème caractère <CR>(0DH) ème caractère <LF>(0AH) <s1>, <s2>, <s3>, <s4> sont des caractères ASCII à interpréter comme valeur hexadécimale. Chaque caractère représente 4 bits ayant une signification différente.
Page 72 bit 2 signalisation surcharge bit 3 signalisation extension de pesage MSB (ME uniquement) bit 0 signalisation tare insérée bit 1 signalisation tare bloquée supprimée (ME uniquement) <s3> bit 2 poids invalide bit 3 impression en cours bit 0 instrument homologué bit 1 convertisseur en panne <s4>...
Page 73 10 CHAÎNE DE DONNÉES IMPRIMÉES (Parcours : MENU/OUTILS/CONFIGURATION/CHAÎNE DE DONNÉES IMPRIMÉES) 10.1 Touche RÉSEAU : RÉSEAU Paramètre Valeur Description Activé Cocher pour activer la chaîne des données imprimées. Port 6001 Configuration du port de réseau Protocole Demande Mode de gestion de la chaîne Spool Tableau de la base de données Séparateur décimal...
Page 74 Appuyer sur la touche : pour fermer sans sauvegarder. 10.2 Touche SÉRIE : SÉRIE Valeur Description Activé Cocher pour activer la chaîne des données imprimées. Port COMX Sélectionner l'un des ports disponibles sur l’indicateur. Protocole Demande Mode de gestion de la chaîne Spool Tableau de la base de données Séparateur décimal...
Page 75 10.3 Touche Effacer les données : Une fenêtre s'affiche dans laquelle il est demandé si éliminer ou non les chaînes de caractères enregistrées. 10.4 Chaîne de format CPE Données imprimées Indicateur Flynet 1) Tous les champs sont transmis dans la taille maximale réglable depuis le terminal de pesée. 2) Si les données à...
Page 76 Valeurs : A (41 hex) si balance A B (42 hex) si balance B S (53 hex) si balance somme Poids Brut (A) Poids brut présent sur la balance A lors de l'opération de pesage (9 chiffres + 1 blanc + 2 caractères par unité de mesure) Tare (A) Tare présente sur la balance A lors de l'opération de pesage...
Page 77 Tare 1(C) Tare multiple P1 présente sur la balance C lors de l'opération de pesage (9 chiffres + 1 blanc + 2 caractères par unité de mesure) Colis tare 1(C) Nombre de colis Tare P1 (3 chiffres) Tare 2 (C) Tare multiple P2 présente sur la balance C lors de l'opération de pesage (9 chiffres + 1 blanc + 2 caractères par unité...
Page 78 pesées déjà présentes et toutes les pesées du tableau de la base de données de désynchronisation sont transmises au PC : la transmission commence par les chaînes les plus anciennes pour finir par la chaîne correspondant à l’opération en cours. Chaque chaîne est éliminée du tableau de la base de données de désynchronisation après avoir été...
