IT 465
Procédé de mesure pour la résistance vers les conducteurs de terre et d'équipotentialité
Sélectionnez la fonction de contrôle de continuité au moyen du sélecteur de fonction.

Réglez la sous-fonction sur R LOWΩ.

Activez la valeur limite et réglez-la.

Connectez le câble de test à l'appareil.

Compensez la résistance des lignes de test (si nécessaire, voir paragraphe 5.3.3).

Débranchez l'installation à tester de l'alimentation réseau et déchargez-la.

Raccordez les lignes de test au câblage correspondant de mise à la terre (voir figure

5.9).
Appuyez sur la touche TEST pour poursuivre la mesure.

Une fois la mesure terminée, enregistrez le résultat en appuyant sur la touche MEM.

Résultat affiché :
R................Résistance R LOWΩ.
R+..............Résultat en cas de polarité positive
R-...............Résultat en cas de polarité négative
5.3.2 Mesure de résistance en continu à faible intensité
En règle générale, cette fonction sert d'ohmmètre standard à faible courant de test. La mesure
s'effectue en continu sans inversion de polarité. La fonction peut aussi être utilisée pour le
contrôle de continuité de composants inductifs.
Circuit de test pour la mesure de résistance en continu

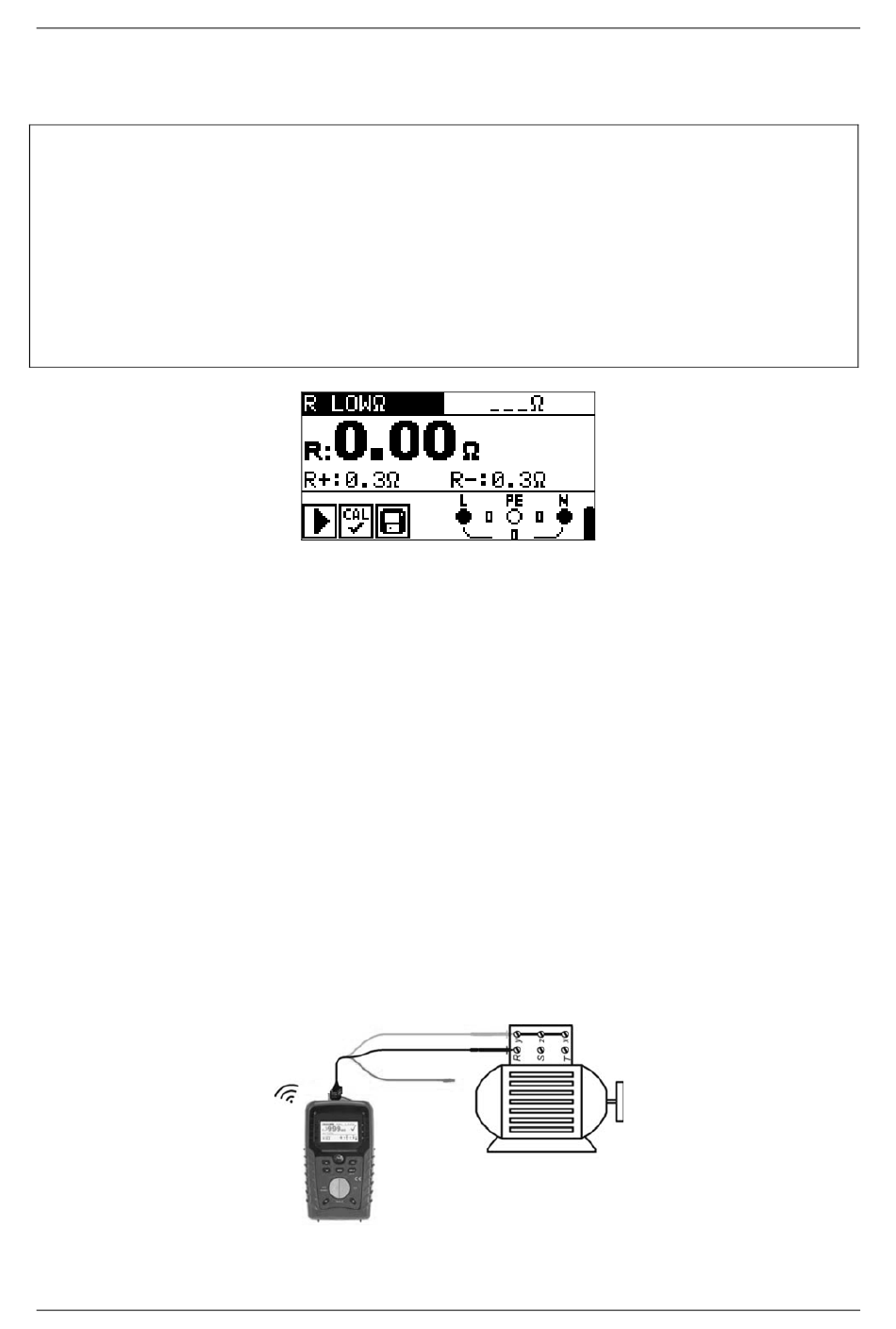

Figure 5.10 : Exemple de résultat de R LOWΩ
Figure 5.11 : Branchement du câble de test universel
34
Résistance d'isolement
