CONNECTEUR/NUMÉR
O D'IDENTIFICATION
TB3-1
TB3-2
P1-1
P1-2
P1-3
J7-1
J7-2
J7-3
J7-4
J7-5
J7-6
J7-7
J7-8
J3
J6

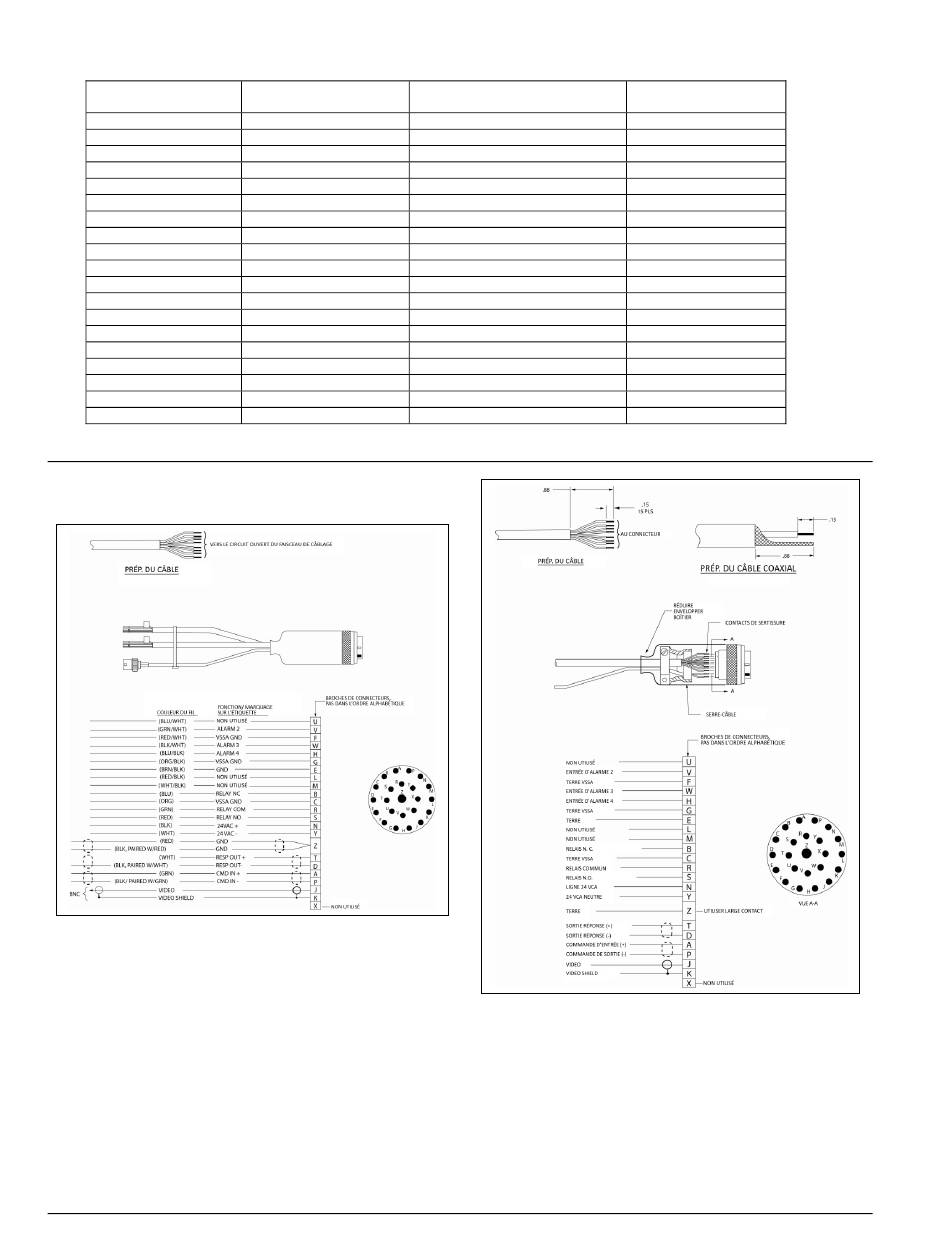

Connexions à broches - Caméra SVFT-PRS
Câble préfabriqué assembly
Sur les caméras coaxiales et UTP, L, M, X et U ne sont pas
utilisés.
Sur les caméras à fibre optique, L, M, J, K, X et U ne sont pas
utilisés.
Sur les caméras ViconNet, A, C, D, P, T, L, M, J, K. X et U ne
sont pas utilisés.
12 Câblage et configuration
TYPE DE CONNECTEUR
BORNIER
BORNIER
RJ-45
1/8-Po. PHONO
Connexions de câblage - Version ViconNet
Câble préparé par le client
XX134-60-01 Rev 108 Caméras dôme SurveyorVFT Guide rapide
CONNECTEUR/ÉTIQUETTE
D'IDENTIFICATION
ALIMENTATION (TB3)
H
N
ALARME (P1)
ALARM OUT
GND
Alarmeingang
LAN (J7)
TX+
TX-
RX+
POE POWER
POE POWER
RX-
POE POWER
POE POWER
AUDIO
MIC
SPK
NOM DU SIGNAL
Chaud
Neutre
Sortie d'alarme
Terre
Alarmeingang
Transmission+
Transmission-
Réception+
Alimentation PoE
Alimentation PoE
Réception-
Alimentation PoE
Alimentation PoE
Entrée audio
Sortie audio - NA
