Installation de la configuration BladeCenter
Pour installer la carte d'extension SAS d'IBM BladeCenter, le module de
connectivité SAS d'IBM BladeCenter et le serveur lame :
1. Installez la carte d'extension SAS d'IBM BladeCenter dans chaque serveur lame
2. Installez les serveurs lame dans le châssis du BladeCenter. Pour plus
3. Installez les modules de connectivité SAS d'IBM BladeCenter dans les baies
4. Passez à la section «Connexion des hôtes BladeCenter au DS3200».
Connexion des hôtes BladeCenter au DS3200
Le sous-système de stockage DS3200 à deux contrôleurs est fourni avec un
connecteur d'hôte SAS sur chaque contrôleur, permettant de connecter de manière
redondante jusqu'à 14 serveurs lame d'une unité BladeCenter au sous-système de
stockage DS3200.
Pour vous protéger contre la perte d'un chemin entre les serveurs lame hôte et le
DS3200, utilisez des connexions hôte redondantes. La figure 31 présente les
emplacements des contrôleurs A et B et les connecteurs hôte situés à l'arrière du
DS3200.

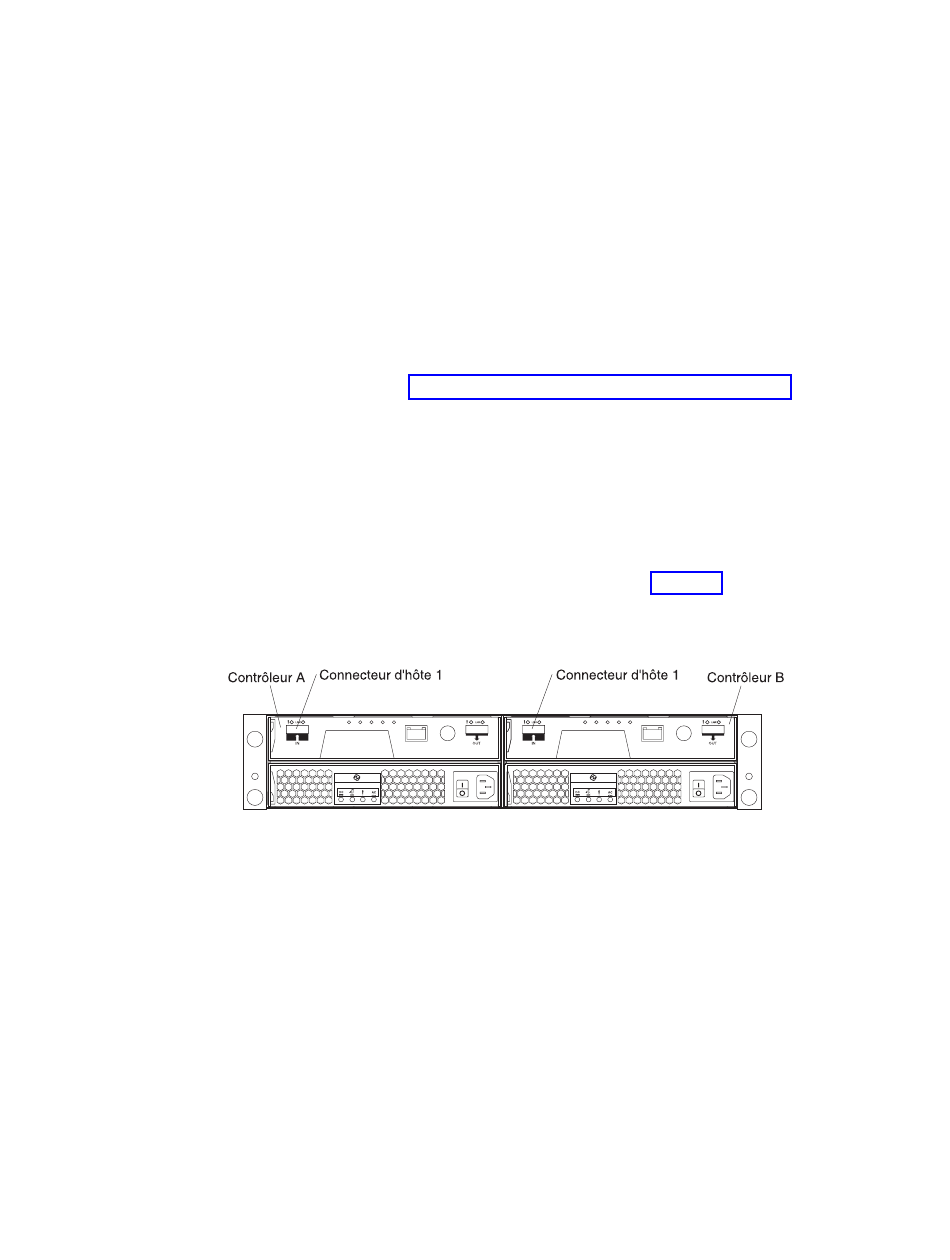

Figure 31. Connecteurs du contrôleur DS3200
Pour connecter une carte d'extension SAS installée dans un serveur lame sur le
DS3200 :
1. Branchez un câble SAS reliant le connecteur d'hôte SAS et le contrôleur RAID
2. Pour créer une connexion d'hôte redondante, branchez un câble SAS reliant un
44
Sous-système de stockage System Storage DS3200 - Guide d'installation, d'utilisation et de maintenance
auquel vous souhaitez connecter le DS3200. Pour plus d'informations sur les
exigences et les procédures d'installation, reportez-vous à la documentation
fournie avec la carte d'extension SAS.
d'informations sur les exigences et les procédures d'installation, reportez-vous à
la documentation fournie avec le serveur lame.
d'E/S de l'unité BladeCenter. Pour plus d'informations sur les exigences et les
procédures d'installation, reportez-vous à la documentation fournie avec les
modules de connectivité SAS.
du DS3200 sur un port SAS du module de connectivité SAS d'IBM BladeCenter
installé dans une unité BladeCenter.
Avertissement :
L'adaptateur d'hôte SAS en option avec ses deux
connecteurs SAS supplémentaires n'est pas pris en charge dans cette
configuration. Vous devez utiliser le connecteur d'hôte SAS sur le contrôleur.
second module de connectivité SAS et un connecteur hôte sur l'autre contrôleur
RAID dans le DS3200. Vous pouvez créer un maximum de deux connexions
hôte redondantes dans un DS3200 à deux contrôleurs.
Avertissement :
Vous ne pouvez connecter qu'un seul sous-système de
stockage DS3200 au module de connectivité SAS de BladeCenter. Aucun autre
périphérique externe ne peut être connecté au module de connectivité SAS.
