Sinope SP2610ZB Guide D'installation

SP2610ZB
Guide d'installation
Prise murale intelligente
INSTALLER VOTRE PRISE MURALE INTELLIGENTE (suite)
3
Utilisez les vis fournies pour
installer la prise à la boîte
électrique. Ensuite, replacez et
vissez la plaque murale.
4
Alimentez la prise
Serrer les vis des
borniers à 14 lbf-in
Utilisez seulement du fil de
cuivre ou stratifié de cuivre
de calibre 14 AWG
Avertissements
L'installation de cette prise murale devrait être effectuée par un
électricien certifié et doit être conforme aux codes d'électricité
locaux et nationaux en vigueur.
Cette prise peut être utilisée pour une nouvelle
installation ou pour remplacer une prise existante.
1
Mettez le circuit d'alimentation de la prise hors
tension à partir du panneau électrique et retirez
l'ancienne prise.
2
Faites le raccordement de la prise, en utilisant les
borniers de connexion comme indiqué dans le
schéma de câblage. Fil noir au bornier « Line », fil blanc
(neutre) au bornier « N ». Raccordez le fil de mise à la
terre (vert) au bornier « G ».
Avertissement
Assurez-vous de mettre le circuit de la prise
hors tension à partir du panneau électrique
afin d'éviter tout risque de choc électrique.
zigbee HA 1.2
Le fil de mise à la terre doit être enroulé
autour de la vis du bornier "G" et serré.
Dénudez le fil sur
3/4" (20 mm) de long
Serrez les vis des borniers en les
tournant dans le sens des aiguilles
d'une montre. Après les avoir serrés,
testez les fils installés en les tirant pour
vérifier qu'ils sont bien en place.
INSTALLER VOTRE PRISE MURALE INTELLIGENTE
L'un ou l'autre des deux
trous « Line » et « N » peut être
utilisé lors de l'installation. Après
avoir dénudé le fil sur une longueur
de 3/4 " (20 mm), insérez-le
complètement et serrez la vis.
Les appareils contrôlables à distance ne doivent jamais être
utilisés pour alimenter ou contrôler l'état Marche/Arrêt
d'équipements médicaux et/ou d'entretien artificiel de la vie.

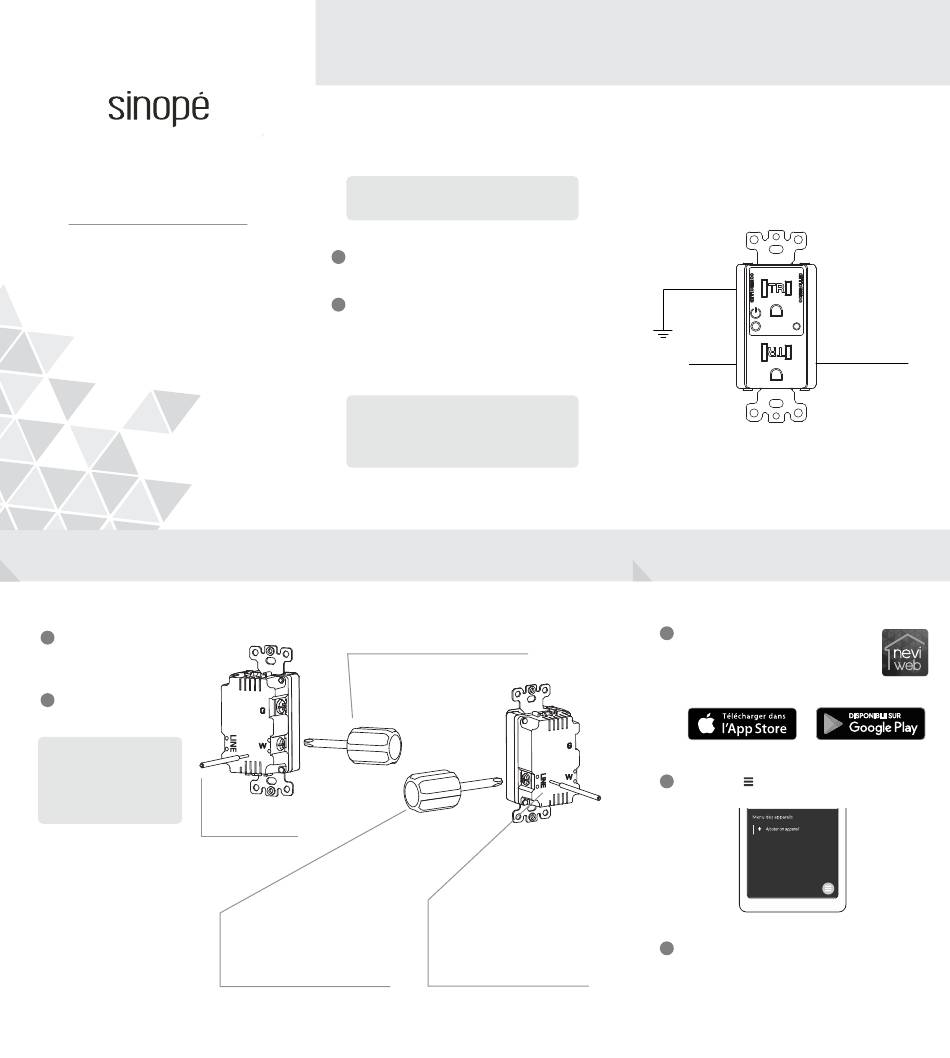

Schéma de câblage
Mise à la terre
Vert (G)
Neutre Alimentation (Line)
Noir
Blanc (N)
AJOUTER VOTRE PRISE INTELLIGENTE À
LA PASSERELLE GT130 ET NEVIWEB
1
Si vous n'avez pas encore de compte,
téléchargez l'application Neviweb pour
iOS ou Android pour ouvrir un compte
et ajouter votre appareil.
2 Appuyez sur , puis sélectionnez « Ajouter un appareil ».
3 Suivez les étapes de l'assistant d'installation.
