Sommaire des Matières pour bluelab Guardian

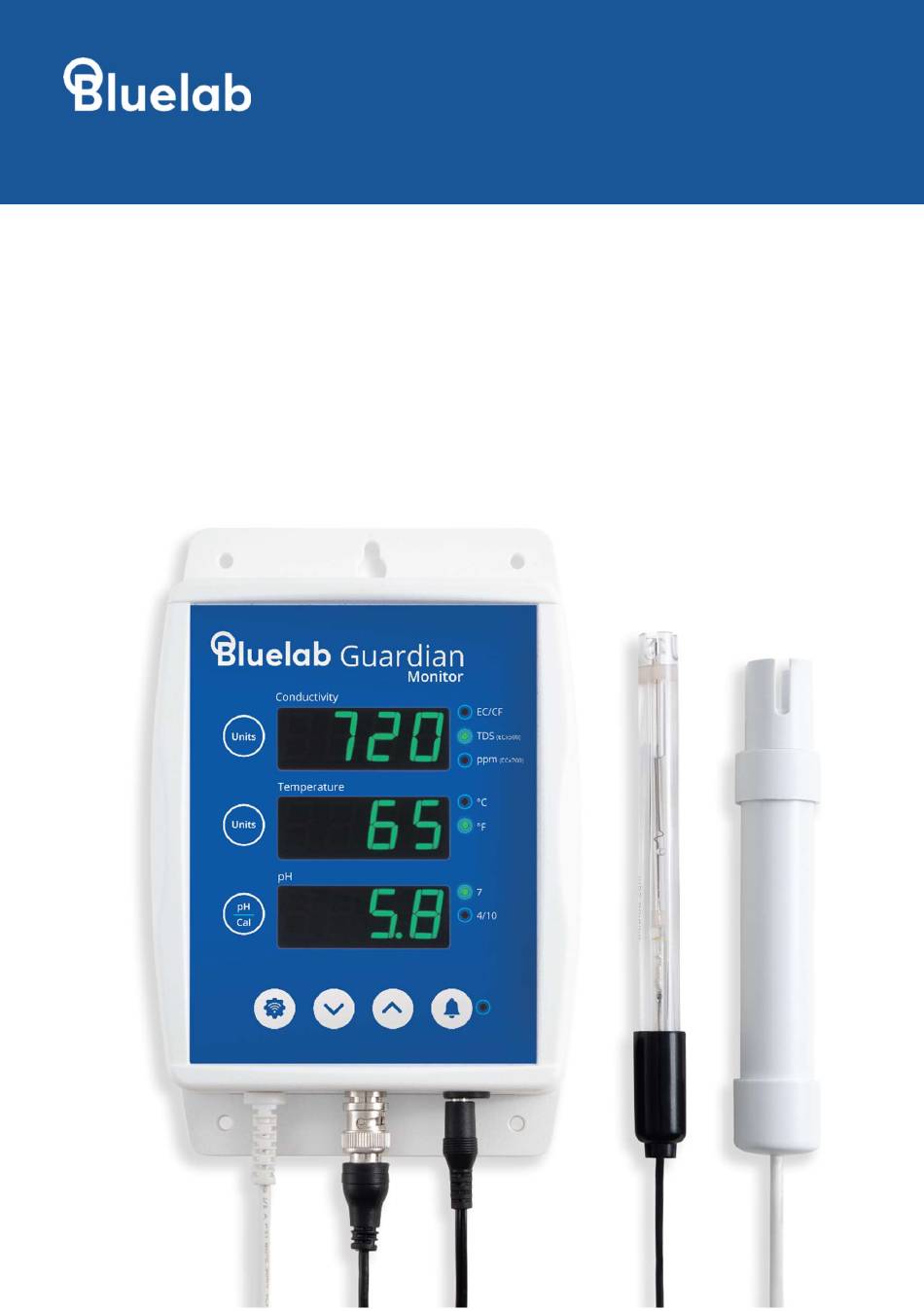

- Page 1 Manuel Moniteur Wi-Fi Guardian Vos principaux paramètres de croissance - en un coup d'œil, partout et à tout moment.
- Page 2 Contenu Page Caractéristiques Important – entretien de la sonde Montage du moniteur Sélection des unités Réglage de la luminosité Connexion au Wi-Fi Connexion à un nouveau réseau Activer/Désactiver le Wi-Fi Étalonnage du pH Placement des sondes Définir des alarmes Nettoyage de la sonde de conductivité...
- Page 3 Câbles standard de 2 mètres / 6,6 pieds 110 - 240 VAC (alimenté sur secteur) 4 types de fiches interchangeables (USA, Sonde pH Bluelab remplaçable (connexion BNC) Euro, UK, NZ/AUS) Comprend des vis pour un montage mural Mémoire non volatile - conserve les paramètres ou en rack même en cas de coupure de courant...
- Page 4 Unités de réservoir ou tube température d'échantillon pH et étalonnage Paramètre Alarme Moniteur Wi-Fi en ligne Guardian Monitor Sonde pH en ligne Sonde de température et de conductivité en ligne ATTENTION. Gardez la pointe de votre sonde pH humide...
- Page 5 2.0 IMPORTANT - Entretien de la sonde pH Bluelab Les sondes pH NE durent PAS éternellement. Ils vieillissent grâce à une utilisation normale et finiront par échouer. La durée de vie d'une sonde pH dépend de l'environnement dans lequel elle est utilisée et de la manière dont elle est traitée. Pour bénéficier d’une longue durée de vie de votre sonde pH, assurez-vous de suivre le guide...
- Page 6 Assurez-vous que la Pour préparer la sonde pH au stockage, ajoutez suffisamment de pointe de la sonde est solution de stockage Bluelab pH Probe KCl dans le capuchon de couverte stockage afin que la pointe de la sonde soit couverte. Remettez par la solution de stockage ensuite le capuchon et rangez-le dans un endroit sûr.
- Page 7 Choisissez un emplacement adapté à moins de 2 mètres de votre réservoir et à moins de 1,5 mètre d'une prise électrique. NOTE: Évitez de placer le Guardian Monitor dans un endroit où il pourrait être endommagé par la lumière directe du soleil, l'eau ou les sels nutritifs.
- Page 8 Répétez les étapes 1 et 2 jusqu'à ce que l'unité souhaitée soit sélectionnée. 7.0 Sélectionner l'unité de température Les relevés de température peuvent être affichés en degrés Celsius (°C) ou en degrés Fahrenheit (°F). L'unité sélectionnée est indiquée par l'une des deux LED à côté de la fenêtre de température.
- Page 9 Cela permet de configurer les paramètres Wi-Fi à partir d'un appareil mobile. Une fois que le Guardian Monitor a été connecté à un réseau Wi-Fi, il ne démarre plus en mode Provisioning. Si vous devez vous connecter à un nouveau réseau, consultez la section 10.
- Page 10 Sélectionnez Rechercher Bluetooth et choisissez le Guardian parmi les appareils disponibles répertoriés. Entrez un nom d'appareil pour vous aider à reconnaître ce Guardian Monitor. Entrez le code de sécurité à 4 chiffres, le code peut être trouvé des trois manières suivantes : Affiché...
- Page 11 9.2 Activer/Désactiver le Wi-Fi et les données Par défaut, le Wi-Fi est activé. Si vous souhaitez désactiver le Wi-Fi, suivez ces instructions. Appuyez sur le bouton des paramètres. Appuyez sur le bouton Unités de conductivité. Utilisez les flèches haut et bas pour activer/désactiver le Wi-Fi.
- Page 12 Pour des lectures de pH précises, la sonde pH est nettoyée et recalibrée lorsque : La lecture est différente de ce à quoi vous vous attendiez. Le Guardian Monitor Wi-Fi est réinitialisé aux paramètres d'usine par défaut. La sonde pH est remplacée par une neuve.
- Page 13 Étalonnage pH 7,0 Préparez une petite quantité de solution Nettoyer la sonde pH d’étalonnage pH 7,0 dans un récipient. Assurez-vous que le Guardian Monitor Wi-Fi pH 7,0 est branché et en mode fonctionnement. calibration/ solution Rincez les pointes des sondes EC et pH à...
- Page 14 Étalonnage pH 7 et pH 4 réussi Si « Err » s'affiche, consultez le guide de dépannage à la section 18.0. Le Guardian Monitor Wi-Fi est maintenant prêt à être utilisé. 10.3 Étalonnage du pH, suite Les LED à côté de la fenêtre pH vous indiqueront l'état de l'étalonnage. Voir le tableau ci- dessous.
- Page 15 Si 7 clignote et que 4/10 est éteint, un calibrage est également requis car 4/10 n'a jamais été calibré. Clignotan...
- Page 16 Bluelab (vendu séparément) Bluelab propose un tube d'échantillon qui s'adapte aux sondes de pH et de conductivité standard. Cet appareil est conçu pour contenir des sondes qui mesurent les paramètres du réservoir sans qu'il soit nécessaire d'ouvrir votre réservoir et de prélever manuellement des échantillons ou de placer les sondes dans le réservoir.
- Page 17 11.2 Installation des sondes – Utilisation des sondes en ligne Applicable uniquement pour la version en ligne du Guardian Monitor (BGUNLN02). Un débit minimum de 2 pieds/s (0,6 m/s) aidera à empêcher l'accumulation de sédiments sur la sonde. Utilisez du ruban adhésif et serrez solidement les sondes pour protéger les filetages en ...
- Page 18 Installation sur la ligne d'irrigation principale ATTENTION. Les sondes en ligne Bluelab sont conçues pour une pression maximale de 100 psi (7 bars).
- Page 19 Lorsqu'une condition d'alarme est présente, l'affichage de la mesure concernée clignote. Si la mesure revient dans les limites que vous avez choisies, le clignotement s'arrêtera. Même si la résolution du Guardian est de 10 ppm/TDS, les alarmes ne se régleront que par incréments de 50 ppm et 70 ppm.
- Page 20 Si vous souhaitez quitter le mode de paramétrage de l'alarme sans conserver les modifications que vous avez apportées, N'appuyez sur aucune touche. Le moniteur Guardian expirera et reviendra à son mode de surveillance normal sans enregistrer aucune modification après 1 minute.
- Page 21 à l'aide du nettoyant pour sonde de conductivité Bluelab, ou « Jif », un nom commercial pour une crème à récurer liquide utilisée dans les salles de bains et les cuisines domestiques. N'utilisez jamais de variétés parfumées car elles contiennent des huiles qui contaminent la sonde de conductivité/température.
- Page 22 Le capuchon de rangement doit toujours être remis après le nettoyage. Assurez-vous toujours qu’il contient suffisamment de solution de stockage KCl pour sonde pH Bluelab pour couvrir la pointe de la sonde.
- Page 23 14,0 Hydrater la sonde pH Hydratez la sonde de pH dans la solution de stockage Bluelab pH Probe KCl lorsque : la pointe de la sonde n'a pas toujours été stockée dans une solution de stockage KCl, • pour améliorer la vitesse de réponse de lecture.
- Page 24 L'adaptateur secteur n'est pas branché sur le Branchez l'adaptateur secteur sur la base du Guardian Monitor Wi-Fi. Guardian Monitor Wi-Fi étiqueté « Power Input ». Le pH affiche « ou » pH au-dessus de la plage. Solution > 14,0 pH.
- Page 25 CI : 21098-ESPS3WROOM1, ID FCC : 2ACZ7-ESPS3WROOM1 Langues du manuel néerlandais, anglais, français, allemand, espagnol d'utilisation Radio Wifi: 2,4 GHz (802.11 b/g/n) Bluetooth 5 (basse énergie) Pour le support client, visitez notre centre de support sur www.bluelab.com Document version Guardian_Manual_2023-11-21...
