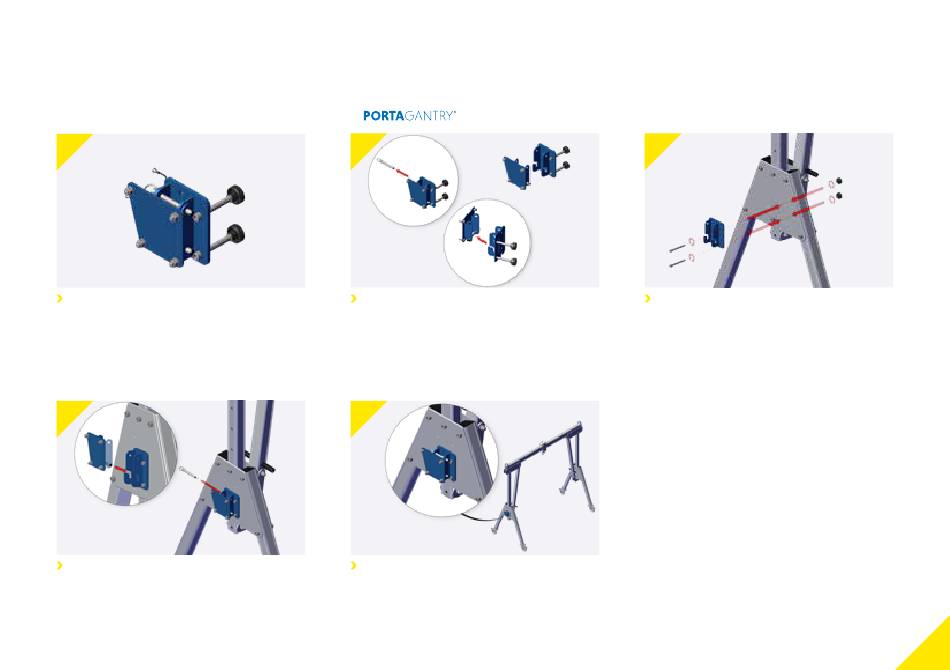

Montage du Support Guardian Checkmate sur un
1
Le support est livré avec les goupilles et les boulons
M12, comme illustré ci-dessus.
4
Remontez le support à l'aide des goupilles fournies,
comme illustré. Commencez par la goupille
inférieure, glissez-la en place et fixez-la à l'aide de la
goupille supérieure.
Support Guardian
Petites ou Moyennes
2
Démontez le support en retirant les goupilles, les
boulons et en séparant les pièces.
5
Le support est fixé et prêt à recevoir le dispositif.
Checkmate - [RAWB001220]
®
3
Placez le support face à la plaque d'obturation
comme illustré. Fixez les deux boulons M12 à travers
les trous appropriés comme illustré.
11
