Routeur Pro double WAN 10G/Multi-Gigabit modèle PR60X
Exemple de configuration d'un routeur avec une connexion
à un modem
L'exemple suivant illustre le routerconnecté à un modem connecté à Internet :
1
3
2.5G

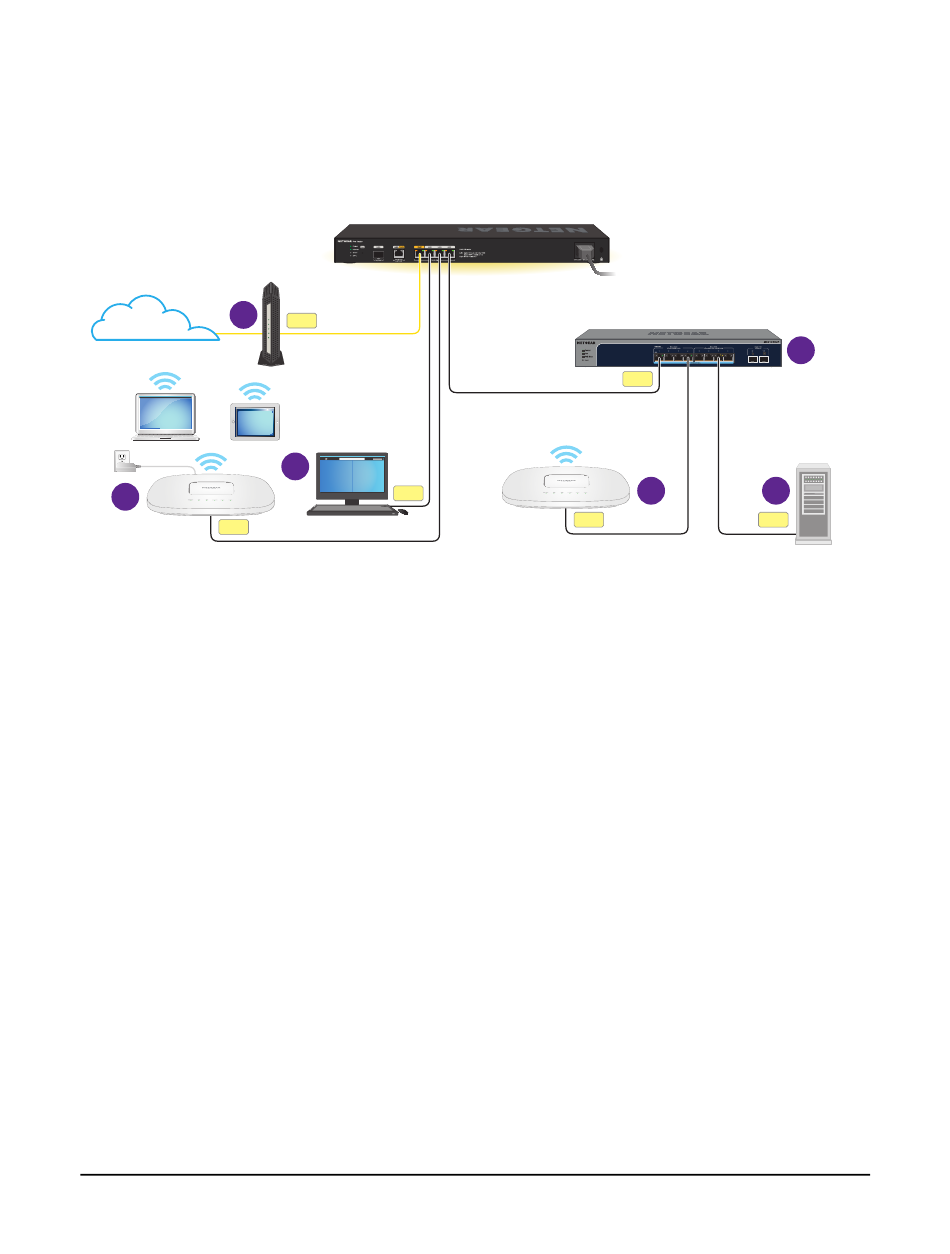

Illustration 1 : Exemple de connexions pour une configuration de routeur avec une connexion à un modem
Dans cet exemple, ce qui suit s'applique :
1. Le port WAN1 du router est connecté au modem, qui est connecté à Internet.
2. Selon les paramètres de sécurité, l'ordinateur de bureau câblé connecté au port
LAN1 du routerpeut accéder à Internet.
3. Le point d'accès sur le côté gauche de la figure est connecté au port LAN2 du router.
Selon les réseaux WiFi configurés sur le point d'accès, le point d'accès peut fournir
un accès Internet aux périphériques mobiles qui y sont connectés. Le point d'accès
nécessite un adaptateur secteur car le routerne fournit pas de PoE.
4. Un commutateur PoE est connecté au port LAN3 du router.
5. Le point d'accès à droite de la figure est connecté au commutateur PoE. En fonction
des réseaux WiFi configurés sur le point d'accès, le point d'accès peut fournir un
accès Internet aux périphériques mobiles qui y sont connectés. Le point d'accès ne
nécessite pas d'adaptateur secteur car le commutateur fournit PoE.
6. Selon les paramètres de sécurité, le serveur connecté au commutateur peut être
accessible aux utilisateurs du réseau.
Configurez le router pour qu'il se connecte à un modem
Si le router est le seul routeur de votre réseau, connectez le port WAN1 du router
directement à un modem, tel qu'un modem DSL ou câble connecté à Internet, et
Configurez et accédez au
routeur
2.5G
2
2.5G
17
2.5G
5
2.5G
Manuel de l'utilisateur.
