2.7.
URZĄDZENIA OCHRONNE
2.7.1.
Wyłączanie w sytuacji alarmowej
i
Zależnie od rodzaju usterki jej usunięcie należy zlecić wyłącznie autoryzowanemu
personelowi lub działowi obsług klienta Hoffmann Group.
W przypadku usterek stanowiących bezpośrednie zagrożenie dla osób lub rzeczy
odłączyć system wydawania towarów od prądu i zabezpieczyć go przed ponow-
nym uruchomieniem.
Ustalić przyczynę usterki.
NOTYFIKACJA! Możliwość szkód rzeczowych w przypadku nagłego odcię-
cia dopływu prądu.
2.7.2.
Zabezpieczanie przed ponownym uruchomieniem
1. Zamknąć system wydawania towarów, odłączyć od zasilania, sprawdzić brak na-
pięcia.
2. Zabezpieczyć obszar zagrożenia wokół systemu wydawania towarów, oznaczyć
widoczną tabliczką z informacją o trwających pracach i zakazie włączania.
3. Po zakończeniu prac ponownie włączyć urządzenia zabezpieczające i ochronne.
4. Sprawdzić sprawność urządzeń zabezpieczających i ochronnych, usunąć tablicz-
kę.
3.
Przegląd części urządzenia
3.1.
TOOL24 LOCKER
A
1 Monitor dotykowy (system Ma-
ster)
2 Odblokowanie awaryjne zamka
3 Jednostka komputerowa
4 Korpus
5 Jednostka sterująca
3.2.

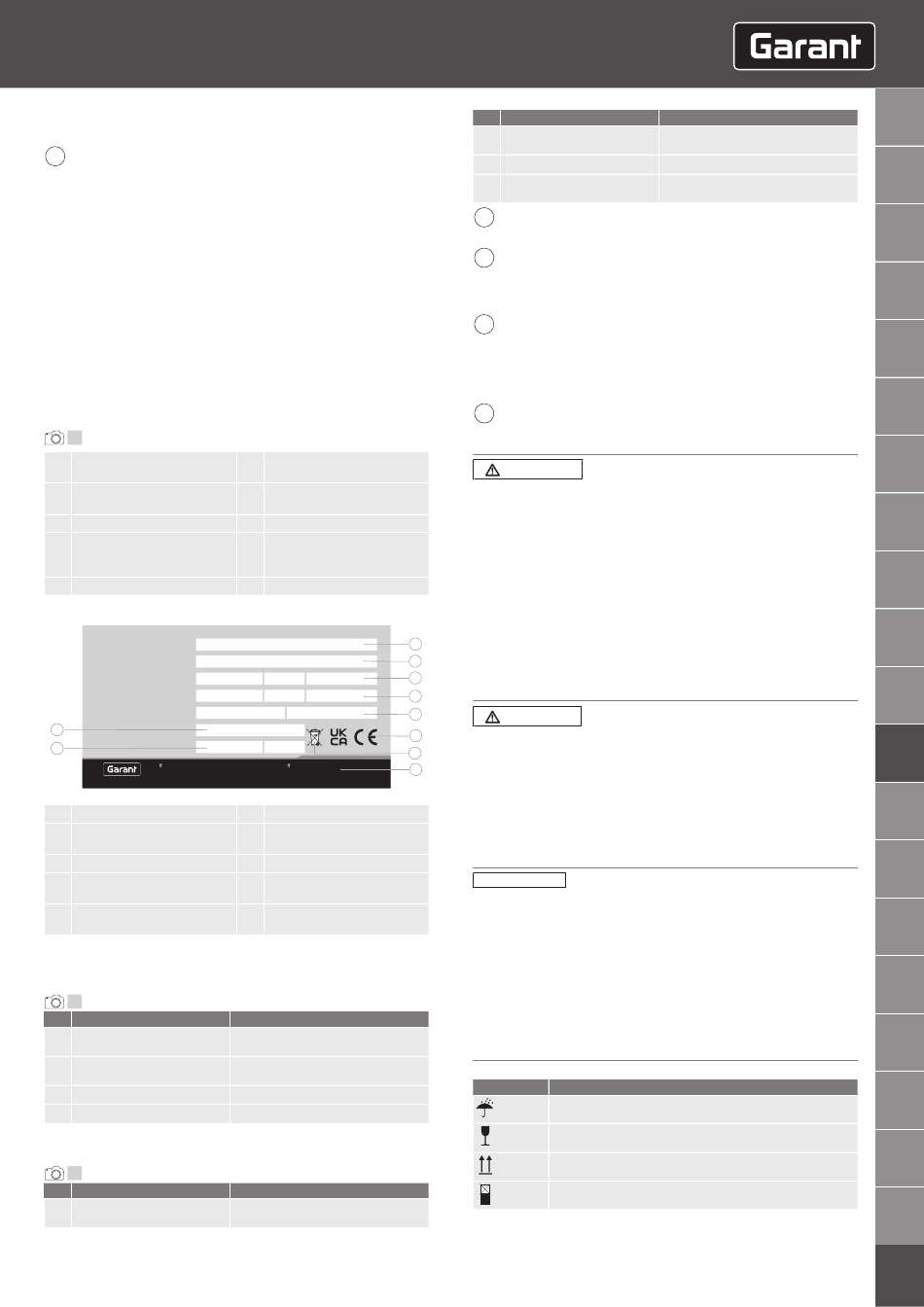

TABLICZKA ZNAMIONOWA
Designation:
Commercial Designation:
Series / Type / Item number:
Voltage / Phases / Frequency:
Full load current / SCCR:
Power:
10
Serial Number / YOC:
9
Ho mann Supply Chain GmbH
Poststraße 15 • 90471 Nuremberg • Germany
1 Opis ogólny
2 Nazwa handlowa
3 Seria / Typ / Numer artykułu
4 Napięcie w V / Fazy / Częstotli-
wość w Hz
5 Pełne obciążenie prądowe w A /
maks. prąd zwarciowy w kA
3.3.
PRZEGLĄD ZŁĄCZY
System główny (MASTER)
H
Nr.
Typ złącza
1
Gniazdo do urządzeń nienagrze-
wających się C14
2
Gniazdo do urządzeń nienagrze-
wających się C13
3
Wyjście USB
4
Gniazdo RJ45
Moduł rozszerzeń
I
Nr.
Typ złącza
1
Gniazdo do urządzeń nienagrze-
wających się C14
6 Cokół do wózków widłowych z
oświetleniem LED
7 Osłona odblokowania awaryjnego
z listwą LED
8 Klapa wydawania towarów
9 Skaner kodów kreskowych (stan-
dardowo 1D, wersja 2D jako akce-
soria)
For UK: Ho mann UK Quality Tools Ltd,
Holborn Hill, Birmingham, B7 5JR
6 Oznaczenie CE i UKCA
7 Oznaczenie urządzeń elektrycz-
nych i elektronicznych
8 Adres producenta
9 Numer seryjny / Rok produkcji
10 Moc znamionowa w kW
Funkcja
Zasilanie (wyjście) Moduły rozszerzeń Zasi-
lanie (wejście)
Zasilanie (wejście)
Złącze modułów rozszerzeń
Połączenie z siecią
Funkcja
Zasilanie (wyjście) Moduły rozszerzeń Zasi-
lanie (wejście)
Nr.
Typ złącza
2
Gniazdo do urządzeń nienagrze-
wających się C13
3
Wyjście USB
4
Wejście USB
i
System wydawania towarów ma dodatkowy wylot kablowy z gumową tuleją z tyłu,
aby chronić przewody przed uszkodzeniem.
i
Szafkę Locker można podłączać kolejno/szeregowo, aż pojawi się następujący ko-
munikat systemu Windows. Pojawienie się tego komunikatu oznacza, że szafka podłą-
czona jako ostatnia jest nadliczbowa i wymaga podłączenia do systemu Master przez od-
dzielny port USB.
i
Komunikat systemu Windows: Przekroczono liczbę obsługiwanych urządzeń
USB. Przekroczono liczbę obsługiwanych urządzeń USB w kontrolerze hosta Intel USB
3.0 eXtensible. Odłączyć nieużywane urządzenie USB lub podłączyć jedno z nich do
innego portu.
4.
Transport, miejsce ustawienia i magazynowanie
i
Bezpośrednio po otrzymaniu produktu skontrolować go pod kątem uszkodzeń
transportowych. W razie stwierdzenia uszkodzeń nie wolno przeprowadzać montażu ani
uruchomienia.
OSTRZEŻENIE
Wiszące ładunki
Zagrożenie życia oraz niebezpieczeństwo zmiażdżenia, przecięcia i stłuczenia ciała
oraz kończyn.
»
Pracami transportowymi mogą zajmować się przeszkolone osoby, które poinstru-
owano w zakresie bezpiecznego posługiwania się urządzeniami do podnoszenia
i wykonywania prac transportowych.
»
Stosować wyłącznie sprawdzone pojazdy transportowe, urządzenia do podno-
szenia i zawiesia, które są dostosowane do ciężaru i wymiarów transportowanego
ładunku.
»
Nie przechodzić pod wiszącymi ładunkami ani nie sięgać w ich zakres ruchu.
»
Uwzględnić punkt ciężkości urządzenia.
»
Nie układać urządzeń do podnoszenia, takich jak liny czy pasy, na ostrych krawę-
1
dziach ani narożach, nie wiązać ich ani nie obracać.
2
»
Sprawdzić bezpieczne osadzenie zawiesi.
»
Ładunki przemieszczać wyłącznie pod nadzorem; w razie opuszczenia stanowiska
3
pracy odstawić.
4
5
PRZESTROGA
Niebezpieczeństwo odniesienia obrażeń ciała podczas transportu
6
Niebezpieczeństwo odniesienia obrażeń wskutek nieprawidłowego transportu do
7
miejsca ustawienia.
8
»
Nosić ochronę stóp, rękawice ochronne i hełm ochronny.
»
Transport z udziałem co najmniej dwóch osób.
»
Zabezpieczyć drogi przesuwania i transportowe.
»
Zwolnić hamulec postojowy na kółkach, jeśli jest dostępny, i zablokować go
przed rozpoczęciem pracy.
»
Transport z zamkniętymi, zablokowanymi i dodatkowo przymocowanymi szufla-
dami i drzwiami.
NOTYFIKACJA
Nieprawidłowy transport
Uszkodzenia transportowanego ładunku.
»
Postępować z pakunkiem zgodnie z umieszczonymi na nim symbolami i wska-
zówkami.
»
Nie przeciągać po podłożu.
»
Pakunek transportować w pozycji stojącej, obwiązany i zabezpieczony przed ze-
ślizgnięciem.
»
Uwzględnić punkt ciężkości.
»
Korzystać z przewidzianych punktów mocowania.
»
Podczas odstawiania opuszczać powoli i równomiernie.
»
Opakowanie transportowe usunąć dopiero tuż przed montażem.
»
Po ustawieniu na miejscu ustawienia usunąć zabezpieczenia transportowe.
4.1.
OBJAŚNIENIE SYMBOLI
Symbol
Znaczenie
Chronić przed wilgocią i przechowywać w suchym miejscu.
Krucha lub delikatna zawartość. Zachować ostrożność, nie upusz-
czać, nie narażać na uderzenia.
Wierzchołki strzałek wskazują wierzchnią stronę; aby uniknąć
uszkodzenia zawartości muszą być zawsze skierowane w górę.
Nie sztaplować pakunków.
Funkcja
Zasilanie (wejście)
Złącze modułów rozszerzeń
Podłączanie modułu rozszerzeń do syste-
mu głównego (MASTER)
