Instructions de montage

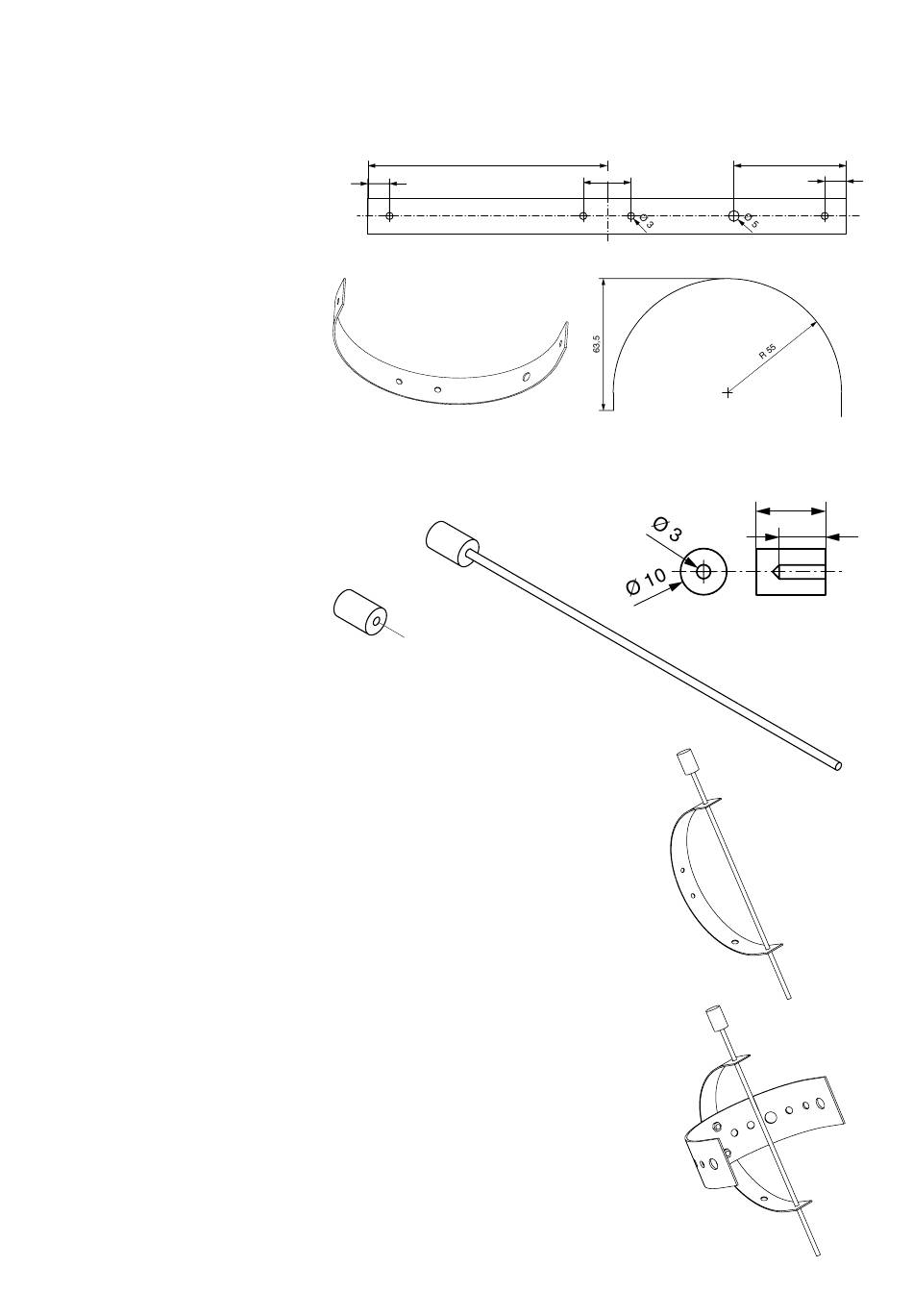

4. Herstellen des Bügels
Découper le pochoir (Page 7)
pour le cintre et le fixer avec du
100
47
ruban adhésif sur la tôle en laiton
9
20
9
0,8x15x200mm (4).
Marquer les trous de perçage sur la
bande en laiton et pointer. Percer les
trous (3 et 5mm) et ôter les bavures.
63,5
70
A l'aide du gabarit d eplaige ou d'une
bouteille d'eau, plier la bande en
laiton (voir illustration!) Respecter le
gabarit de pliage page 7!
5. Fabrication de la tige de projection d'ombre
15
Scier le tube en laiton ø3x245 mm à
180 mm de long et limer les bavures.
10
Serrer le cylindre en laiton ø10x15
mm (voir ill.) verticalement dans un
étau de machine et, au milieu, avec la
perceuse, percer un trou borgne de 3
mm de diamètre et de 10 mm de pro-
Trou borgne 3mm
fondeur. Ensuite, mettre le cylindre
sur la tige en laiton, appuyer éventu-
ellement
un
peu
et
souder.
6. Montage Bügel-Schattenstab
Faire passer la tige pour l'ombre à travers les trous extérieurs du cintre, recontrôler
la forme du cintre et corriger le cas échéant. Puis, orienter la tige de projection
d'ombre dans le cintre et marquer les points de contact. Avec un fer à souder 50W
chauffer les points de contact, les enduire avec un peu de pâte à souder/graisse et
assembler les pièces avec l'étain.
7. Montage cintre cadran horaire
Visser les deux cintres avec les vis à tête cylindrique M3x6 (7) et deux écrous
borgnes M3 (9) (voir illustration). Positionner les écrous borgnes à l'intérieur du
cadran!
3
