Manuels Connexes pour UNI-T UTi720M
Sommaire des Matières pour UNI-T UTi720M

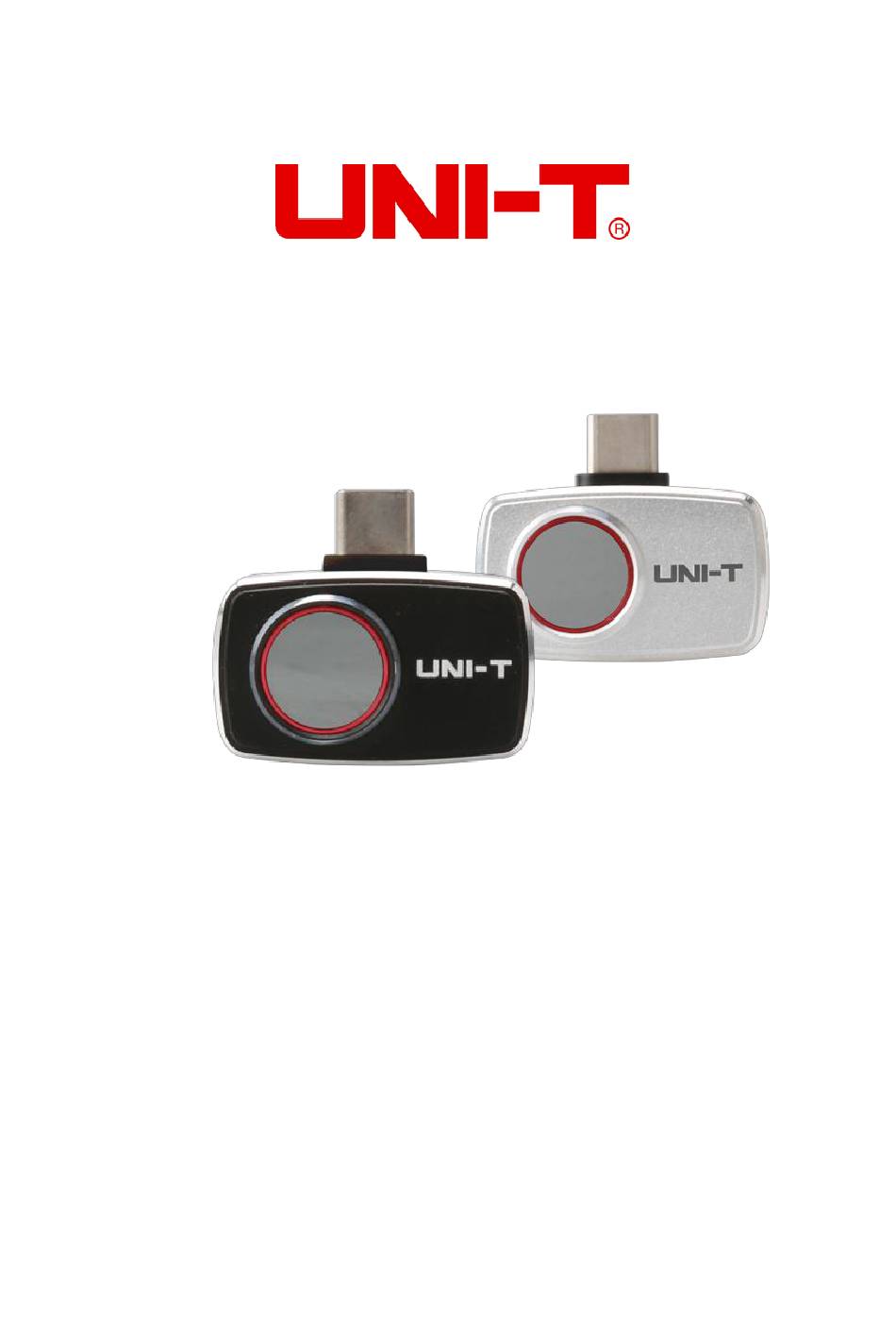

- Page 1 UTi720M/UTi721M Imageur Thermique Pour Smartphone...
- Page 2 PREFACE Merci d'avoir acheté ce tout nouveau module de caméra thermique pour smartphone UTi720M/UTi721M. Afin d'utiliser ce produit correctement et en toute sécurité, veuillez lire ce manuel en entier avant utilisation, en particulier les consignes de sécurité . Après avoir lu ce manuel, il vous est recommandé de conserver le manuel dans un endroit bien accessible, de pré...
- Page 3 Mode d’Emploi UTi720M/UTi721M TABLE DES MATIERES 1. Spécifications..........................4 2. Connexion ........................... 5 3. Voyants/icônes d’écran ....................... 6 4. Galerie ............................7 5. Interface principale ........................9 5.1 Commutation de webcaméra....................9 5.2 Fusion ..........................9 5.3 Objet d'analyse ........................9 5.4 Palettes ..........................
- Page 4 Mode d’Emploi UTi720M/UTi721M 1. Spécifications UTi720M/UTi721M Capteur Oxyde de vanadium non refroidi Emissivité 0,95 (par dé faut) 0,01~1,00 Résolution IR 256*192(49152) 12μm Taille des pixel Gamme spectrale 8-14μm Arc de fer, Arc-en-ciel, Noir chaud, Blanc chaud, Rouge chaud, Palettes Lave, Arc-en-ciel HC Champ de vision 56,0°...
- Page 5 Sélectionnez "UTi721M" ou "UTi720M" pour accé der à l'interface ci-dessous. Pour le moment, les utilisateurs peuvent ouvrir les pages "Galerie" et "Réglages", mais d'autres fonctions ne sont pas disponibles.
- Page 6 Mode d’Emploi UTi720M/UTi721M 3. Voyants /icônes d’écran Une fois l'appareil chargé, la page initiale du smartphone est illustrée dans la figure ci-dessous. La palette est Arc de fer par dé faut, et la page principale est divisée en sections suivantes.
- Page 7 Mode d’Emploi UTi720M/UTi721M 4. Galerie Sur la page initiale, appuyez sur "Galerie" (NO.4 dans les voyants/icônes d’écran) pour afficher les photos/vidéos. Appuyez sur l'icône pour sélectionner/sélectionner tout/partager/supprimer des photos/vidéos. Cliquez sur une image/vidéo pour accéder à une interface où les utilisateurs peuvent prévisualiser/partager/supprimer/éditer (uniquement pour les images) cette image/vidéo, afficher...
- Page 8 Mode d’Emploi UTi720M/UTi721M Si le mode Image en Image ou fusion n'est pas activé lors de la prise d'une photo, lorsque les utilisateurs cliquent sur l'icône Image en image ou fusion lors de la visualisation de cette photo, une invite "Pas de lumiè re visible!" apparaî tra.
- Page 9 Mode d’Emploi UTi720M/UTi721M 4) Isotherme : cliquez sur pour accéder à l'interface de sélection d'isotherme, comme illustré ci-dessous. 5. Interface principale 5.1 Commutation de webcamé ra Appuyez sur pour refléter l'image infrarouge 5.2 Fusion Lorsque les utilisateurs cliquent sur l'icône , un glissoir permettant de ré...
- Page 10 Mode d’Emploi UTi720M/UTi721M Description Ligne Rectangle Point Supprimer Zone d'analyse de la température En cliquant sur l'icône correspondante, vous pouvez ajouter un objet d'analyse et déplier une barre d'informations semi-transparente en bas à droite de l'interface pour afficher les informations de tempé...
- Page 11 Mode d’Emploi UTi720M/UTi721M 5.5 Isotherme Sur l’interface principale, appuyez sur , et les outils isothermes optionnels s'afficheront en haut de l'écran, y compris Auto, Dessous, Dessus, Section et Manuel. 5.6 Image en Image Cliquez sur et l'APP allumera la webcaméra du smartphone et affichera une petite fenê tre Image en image.
- Page 12 Mode d’Emploi UTi720M/UTi721M 5.7 Prise de photo/enregistrement vidéo Faites glisser l'icône de la webcaméra vers la gauche/droite pour basculer entre les modes de prise de photo et d'enregistrement vidéo. Les photos et les vidéos seront automatiquement enregistrées dans "Galerie" (NO. 4 dans les voyants/ lcônes d'écran).
- Page 13 Mode d’Emploi UTi720M/UTi721M Menu principal Sous-menu Langue Anglais/Allemand/Franç ais/Italien/Suédois/Espagnol Modes (UTi721M Industrie, corps humain uniquement) Unités ° C, ° F Les marques suivantes peuvent être activées ou désactivées: Marque de Haute tempé rature tempé rature Basse température Point central Alarme haute/basse température peut ê tre activée ou désactivée.
- Page 14 Mode d’Emploi UTi720M/UTi721M 7. Déclaration de conformité FCC Cet appareil est conforme à la Partie 15 des rè gles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interfé rences nuisibles, et (2) cet appareil doit accepter toute interfé...
