ROLLWING
Notice de montage

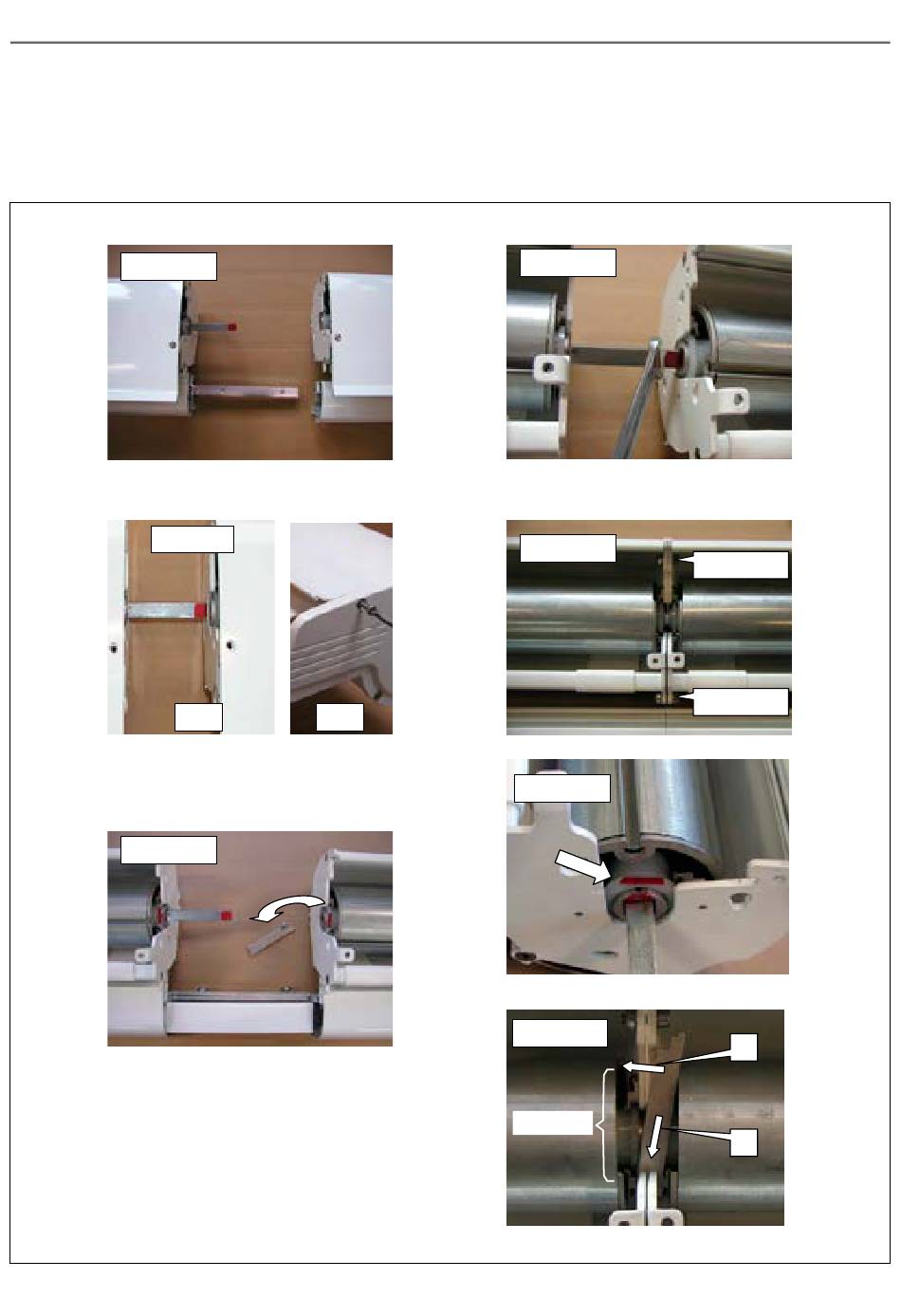

Montage des installations couplées « Rollwing »
Couplage 1
Tous les composants du couplage sont prémontés du côté non
entraîné.
Couplage 2
• Monter le panneau du côté entraîné sur les coulisses de guidage.SW
• Sur les deux panneaux, desserrer les vis à six pans creux (de 4) au
niveau de la zone de couplage située sur le toit (fig. :1) et sur chaque
façade, la vis à tôle TX25 du boîtier (fig. :2 vis en partie supérieure
avant).
• Au moyen du moteur raccordé, déployer la barre de charge d'env.
5 cm et décrocher le couvercle du boîtier.
Couplage 3
• Démonter la tôle de protection du palier de couple du côté
entraîné.
Attention !
Le moteur ne doit pas être mis en mouvement lorsque la tôle de
protection est démontée. Les coulisses de guidage et les supports
de barre de charge ne sont pas reliés ; ils ne sont donc pas sous
tension.
Sous réserve de modifications techniques, édition 2021
Fig.
Fig.
:1
:2
Couplage 4
• Faire glisser le deuxième panneau du côté entraîné prémonté.
• Lors du montage, faire attention aux deux axes d'enroulement (les
rainures doivent être au même niveau, respecter le marquage rouge).
• À l'aide d'une clé à fourche (SW14), mettre les axes d'enroulement
en position.
Couplage 5
Visser les deux parties du boîtier.
Couplage 6
Pour le montage de la tôle de protection, le marquage rouge des
deux coussinets doit pointer vers le haut.
Couplage 7
Coupure
• Faire tourner l'accouplement des axes d'enroulement vers le
haut jusqu'à la coupure au niveau de la douille à collet.
• Insérer la tôle de protection sur le côté (étape 1, puis 2).
Vis + Écrou
Vis + Écrou
2
1
7
