Raccordement Du Terminal De Communication Pour Les Batteries En Cascade; Raccordement Des Câbles À L'onduleur - Huawei LUNA2000 Guide Rapide

Montage en cascade de la connexion d'entrée CC
Préparez les connecteurs CC et connectez les terminaux en cascade de la batterie CC (BAT+ et
BAT–) pour les batteries en cascade. Pour plus de détails, consultez la section 4.4 « Installation
des câbles d'alimentation d'entrée CC ». Les bornes métalliques positives et négatives Staubli MC4
et les connecteurs CC du côté de l'installation en cascade doivent être achetés par les clients.

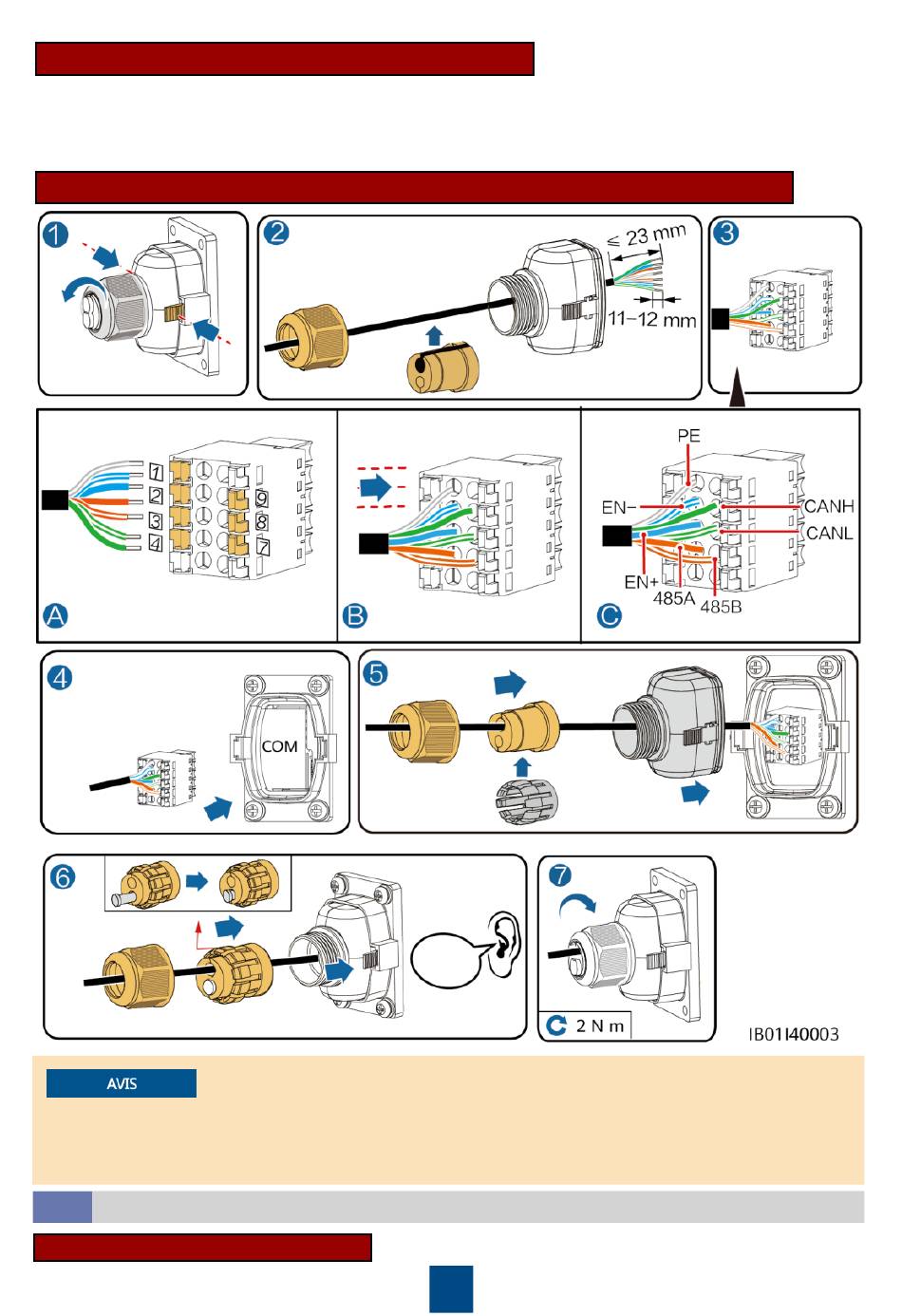

Raccordement du terminal de communication pour les batteries en cascade

Les broches 6 à 10 se trouvent
du côté de la rainure.
Insérez les terminaux
en fonction du
numéro en
sérigraphie.
Une fois le boî tier du terminal inséré dans le port COM, secouez-le de gauche à droite et tirez
dessus pour vous assurer qu'il est correctement installé, puis serrez l'écrou. Vérifiez que le bouchon
en caoutchouc est fermement comprimé. Dans le cas contraire, l'étanchéité serait compromise.
Raccordement des câbles à l'onduleur
4.7
SUN2000-(2KTL-6KTL)-L1
Clic
