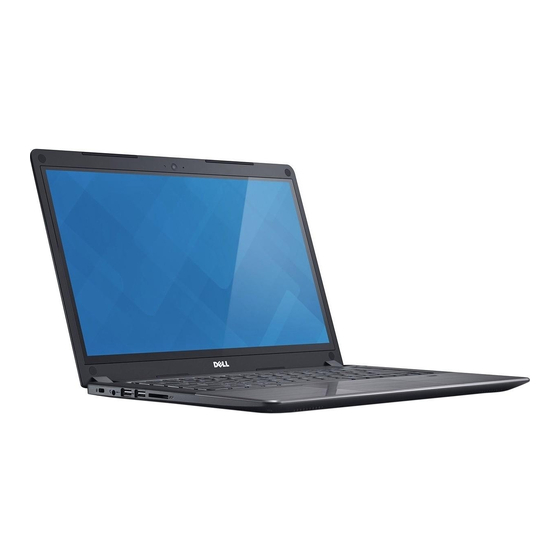

- Page 1 Dell Vostro 5470 Manuel du propriétaire Modèle réglementaire: P41G Type réglementaire: P41G002...
-
Page 2: Remarques, Précautions Et Avertissements
à la Blu-ray Disc Association (BDA) et sous licence pour une utilisation sur des disques et des lecteurs. La marque textuelle Bluetooth est une marque déposée et appartient à Bluetooth SIG, Inc. et toute utilisation d'une telle marque par Dell Inc. se ® ®... -
Page 3: Table Des Matières
Table des matières 1 Intervention à l'intérieur de votre ordinateur................. 5 ......................5 Avant d'intervenir à l'intérieur de l'ordinateur ..........................6 Mise hors tension de l’ordinateur .........................6 Après une intervention dans l'ordinateur 2 Retrait et installation des composants..................8 ..............................8 Outils recommandés ............................ - Page 4 4 Dépannage..........................39 ................39 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) ...........................39 Voyants d’état de la batterie ............................ 40 Voyants d’état de l’appareil ................................40 Codes de bips 5 Caractéristiques........................42 ...........................42 Caractéristiques techniques 6 Contacter Dell..........................47 ................................. 47 Contacter Dell...
-
Page 5: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 6: Mise Hors Tension De L'ordinateur
Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé lorsque l'ordinateur est débranché afin de mettre à la terre la carte système. Retirez le cache. PRÉCAUTION : Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, telle que le métal à... - Page 7 Mettez sous tension l'ordinateur. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell.
-
Page 8: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... -
Page 9: Retrait Du Cache De Fond De L'ordinateur
ventilateur du système carte système barrette de mémoire le dissipateur de chaleur Retrait du cache de fond de l’ordinateur Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez les vis de fixation du cache de fond à l’ordinateur. Écartez les bords du cache de fond pour le desserrer. - Page 10 Soulevez le cache de fond et retirez-le de l’ordinateur.
-
Page 11: Installation Du Cache De Fond De L'ordinateur
Installation du cache de fond de l’ordinateur Placez le cache de fond en alignant les orifices des vis sur l’ordinateur. Serrez les vis pour fixer le cache de fond à l’ordinateur. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la batterie Avant d’intervenir sur l’ordinateur . - Page 12 Soulevez la batterie pour la retirer de l’ordinateur.
-
Page 13: Installation De La Batterie
Installation de la batterie Placez la batterie dans son emplacement jusqu’à ce que vous l’entendiez s’enclencher. Connectez le câble de la batterie à son connecteur sur la carte système. Installez le cache de fond. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du disque dur Avant d’intervenir sur l’ordinateur . -
Page 14: Installation Du Disque Dur
Installation du disque dur Placez l’ensemble disque dur dans son emplacement sur l’ordinateur. Installez : a. la batterie b. le cache de fond de l’ordinateur Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la pile bouton Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur . -
Page 15: Installation De La Pile Bouton
Installation de la pile bouton Placez la pile bouton dans son logement sur l’ordinateur. Faites passer le câble de la pile bouton le long des canaux d’acheminement. Connectez le câble de la pile bouton à son connecteur sur la carte système. Installez : a. -
Page 16: Retrait De La Carte Ssd Msata
Retrait de la carte SSD mSATA Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Retirez : a. le cache de fond de l’ordinateur b. la batterie Retirer la vis qui fixe la carte mSATA SSD à l’ordinateur. Retirez la carte mSATA SSD de son emplacement sur la carte système. Installation de la carte SSD mSATA Insérez la carte SSD mSATA dans son connecteur selon un angle de 45 degrés. - Page 17 Soulevez le ventilateur gauche du système pour le retirer de l’ordinateur. Déconnectez le câble du ventilateur droit du système de son connecteur sur la carte système. Retirez le câble flexible de la carte système du ventilateur droit du système.
- Page 18 Retirez les vis qui fixent le ventilateur droit du système à la carte système. Soulevez le ventilateur droit du système pour le retirer de l’ordinateur.
-
Page 19: Installation Du Ventilateur Du Système
Installation du ventilateur du système Placez le ventilateur droit du système dans sa position d’origine dans la carte système et fixez câble flexible de la carte système. Serrez les vis qui fixent le ventilateur droit du système à la carte système. Connectez le câble du ventilateur droit du système à... - Page 20 Soulevez le dissipateur de chaleur et retirez-le de l’ordinateur.
-
Page 21: Installation Du Dissipateur De Chaleur
Installation du dissipateur de chaleur Placez le dissipateur de chaleur dans sa position d’origine sur la carte système. Serrez les vis qui fixent le dissipateur de chaleur à la carte système. Installez : a. ventilateur du système b. la batterie c. - Page 22 b. écran c. clavier d. pavé tactile e. webcam pile bouton g. WLAN h. Lecteur d’empreintes digitales Retirez les vis de fixation de la carte système au châssis.
- Page 23 Retirez la carte système de l’ordinateur.
-
Page 24: Installation De La Carte Système
Installation de la carte système Placez la carte système dans sa position d’origine sur l’ordinateur. Serrez les vis qui fixent la carte système au châssis. Branchez les câbles suivants : a. lecteur d’empreintes digitales b. WLAN c. pile bouton d. webcam e. - Page 25 Soulevez l’ensemble haut-parleur avec son câble d’acheminement et retirez les haut-parleurs de l’ordinateur.
-
Page 26: Installation Des Haut-Parleurs
Installation des haut-parleurs Placez les haut-parleurs dans leur position d’origine sur l’ordinateur. Acheminez le câble du haut parleur le long du canal d’acheminement. Connectez le connecteur du haut-parleur à son connecteur sur la carte système. Installez : a. carte système b. - Page 27 Retirez les vis qui fixent les charnières d’écran à la carte système. Soulevez le panneau de la base du système et écartez-le des charnières d’écran pour faciliter le retrait de l’ensemble écran. Retirez le panneau de la base du système.
-
Page 28: Installation De L'ensemble Écran
Installation de l’ensemble écran Alignez le panneau de base de l’ordinateur sur les charnières d’écran. Installez les vis qui fixent les charnières d’écran à la carte système. Connectez le câble LVDS et le câble de la caméra aux connecteurs de la carte système. Installez : a. - Page 29 Écartez puis retirez les capuchons en plastique qui recouvrent les vis du cadre d’écran. Retirez les vis qui fixent le cadre d’écran.
- Page 30 Écartez les bords intérieurs du cadre d’écran pour retirer celui-ci.
-
Page 31: Installation Du Cadre D'écran
Installation du cadre d’écran Alignez le cadre d’écran en appuyant sur les bords. Installez les vis qui fixent le cadre d’écran. Installez les capuchons en plastique qui fixent les vis du cadre d’écran de chaque côté de l’écran. Installez : a. -
Page 32: Installation Du Panneau D'écran
Installation du panneau d’écran Alignez le panneau d’écran sur l’ensemble écran en appuyant sur les bords. Installez les vis qui fixent l’écran. Installez : a. la batterie b. le cache de fond de l’ordinateur c. l’ensemble écran d. le cadre d’écran Après une intervention à... -
Page 33: Installation De La Caméra
Installation de la caméra Alignez la caméra au panneau de base. Connectez le câble de la caméra à cette dernière. Installez : a. la batterie b. le cache de fond de l’ordinateur c. l’ensemble écran d. le cadre d’écran e. écran Après une intervention à... -
Page 34: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 35: Mise À Jour Du Bios
Redémarrez l'ordinateur. Rendez-vous sur dell.com/support. Si vous disposez du numéro de service ou du numéro de service express de l'ordinateur : REMARQUE : Pour localiser le Numéro de service, cliquez sur Où se trouve mon numéro de service ? REMARQUE : Si vous ne pouvez pas trouver votre numéro de série, cliquez sur Détecter Service Tag. -
Page 36: Options Du Programme De Configuration Du Système
Options du programme de configuration du système Main (Principal) Tableau 2. Main (Principal) System Time Réinitialise l’heure dans l’horloge interne de l’ordinateur. System Date Réinitialise la date dans le calendrier interne de l’ordinateur. BIOS Version Indique la révision du BIOS. Product Name Affiche le nom du produit et le numéro de modèle. - Page 37 Adapter Warnings Active ou désactive les messages Default: Enable (Valeur par défaut : d’avertissement de l’adaptateur. Activer) Function Key Behavior Indique le comportement de la touche Par défaut : touche de fonction de fonction <Fn>. Intel Smart Connect Technology Activer ou désactiver la technologie Default: Enable (Valeur par défaut : Intel Smart Connect.
- Page 38 Cette section permet d’enregistrer, annuler et charger les paramètres par défaut avant de quitter la configuration du système.
-
Page 39: Dépannage
Mettez l'ordinateur sous tension. Lorsque l'ordinateur démarre, appuyez sur la touche <F12> lorsque le logo Dell apparaît. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. La fenêtre Enhanced Pre-boot System Assessment s'affiche avec la liste de tous les périphériques détectés sur l'ordinateur. -
Page 40: Voyants D'état De L'appareil
LED du niveau de charge de la batterie Éteint/Veille prolongée En veille Mode batterie Décharger lorsque la charge Désactivé Désactivé de la batterie est inférieure à 10 % Décharger lorsque la charge Désactivé Blanc clignotant de la batterie est supérieure ou égale à... - Page 41 Code Cause et dépannage Écran Défaillance de l'écran...
-
Page 42: Caractéristiques
Caractéristiques Caractéristiques techniques REMARQUE : Les offres peuvent varier en fonction de la région. Pour plus d’informations sur la configuration de l’ordinateur, cliquez sur Démarrer. (icône Démarrer) → Aide et support, puis sélectionnez l’option permettant d’afficher les informations sur l’ordinateur. REMARQUE : Sous Windows 8, parcourez Aide et support pour accéder aux informations relatives à... - Page 43 Fonction Description Supports microphone interne Microphone numérique x 2 Haut-parleurs Réglages du volume Menus des programmes et touches de raccourci clavier Tableau 11. Vidéo Fonction Description Type de vidéo UMA/DIS Contrôleur vidéo : Intel HD Graphics 4000 Séparée NVIDIA N14P-GV2 Bus de données 64 bits Prise en charge d’écran externe...
- Page 44 Fonction Description Hauteur 206,44 mm (8,12 pouces) Largeur 326,18 mm (12,84 pouces) Diagonale 14,0 pouces Zone active (X/Y) 309,4 mm (12,18 pouces) x 173,95 mm (6,84 pouces) Résolution maximale 1366 x 768 pixels Luminosité maximale 200 nits Angle de fonctionnement 135 degrés Fréquence de rafraîchissement 60 Hz/40 Hz...
- Page 45 Fonction Description Durée de vie 300 cycles de décharge/charge Tension 11,4 V Plage de températures : 0 ℃ à 50 ℃ En fonctionnement 0 ℃ à 65 ℃ Hors fonctionnement Pile bouton Lithium 3V 83 mAh Tableau 19. Adaptateur secteur Fonction Description Type...
- Page 46 Fonction Description Stockage 20 % – 95 % Altitude (maximale) : De –15,2 m à 3048 m (–50 pieds à 10,000 pieds) En fonctionnement de 0° C à 35° C Hors fonctionnement de –15,2 m à 10 668 m (de –50 pieds à 35 000 pieds) Niveau de contaminants atmosphériques G2 ou inférieur, conformément à...
-
Page 47: Contacter Dell
Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : Consultez le site dell.com/support.
