Connecter l'alimentation et la masse du faisceau du
rétroviseur

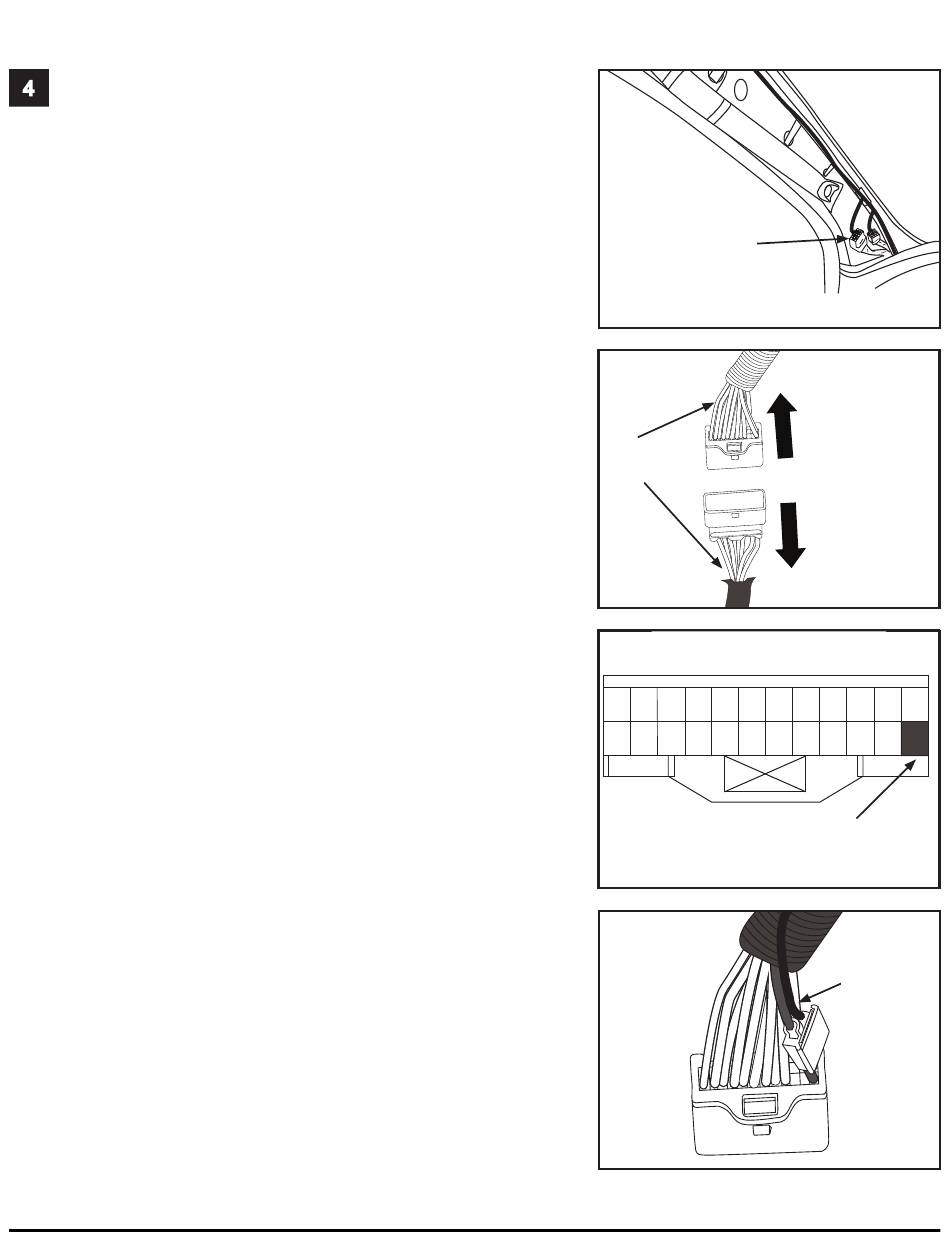

1. Repérer le connecteur 24 broches au bas du montant avant. (Fig. 4-1)
2. Préparer le connecteur à 24 broches pour la méthode de connexion.
a) Retirer le ruban de protection du tuyau ondulé et écarter
3,81 centimètres du connecteur. (Fig. 4-2)
b) Retirer le ruban de protection du connecteur inférieur écarter
3,81 centimètres du connecteur.
c) Débrancher le connecteur de faisceau à 24 broches en retirant le
connecteur femelle du connecteur mâle.
3. Connecter à la masse le faisceau EC.
a) Localiser le fil noir à l'emplacement indiqué du connecteur mâle
(supérieur) à 24 broches. (Fig. 4-3)
b) Fixer le connecteur autodénudant à ce fil noir du connecteur à 24
broches supérieur.
c) Insérer l'extrémité du fil noir du faisceau du rétroviseur dans
l'ouverture du connecteur autodénudant sur le fil noir. (Fig. 4-4)
d) À l'aide d'une pince, sertir la languette de connexion
autodénudante puis fermer le couvercle de plastique.
e) Voir la procédure du Wire Tap autodénudant à la page 2 pour des
instructions détaillées et des images de techniques d'installation
appropriée du wire tap.
Page: 6 de 10
Fig.
Fig. 4-1
Fig. 4-2
Fig.
Vue depuis le côté faisceau
Fig. 4-3
Fig.
Fig.
Fig. 4-4
Fil noir
Fil noir
