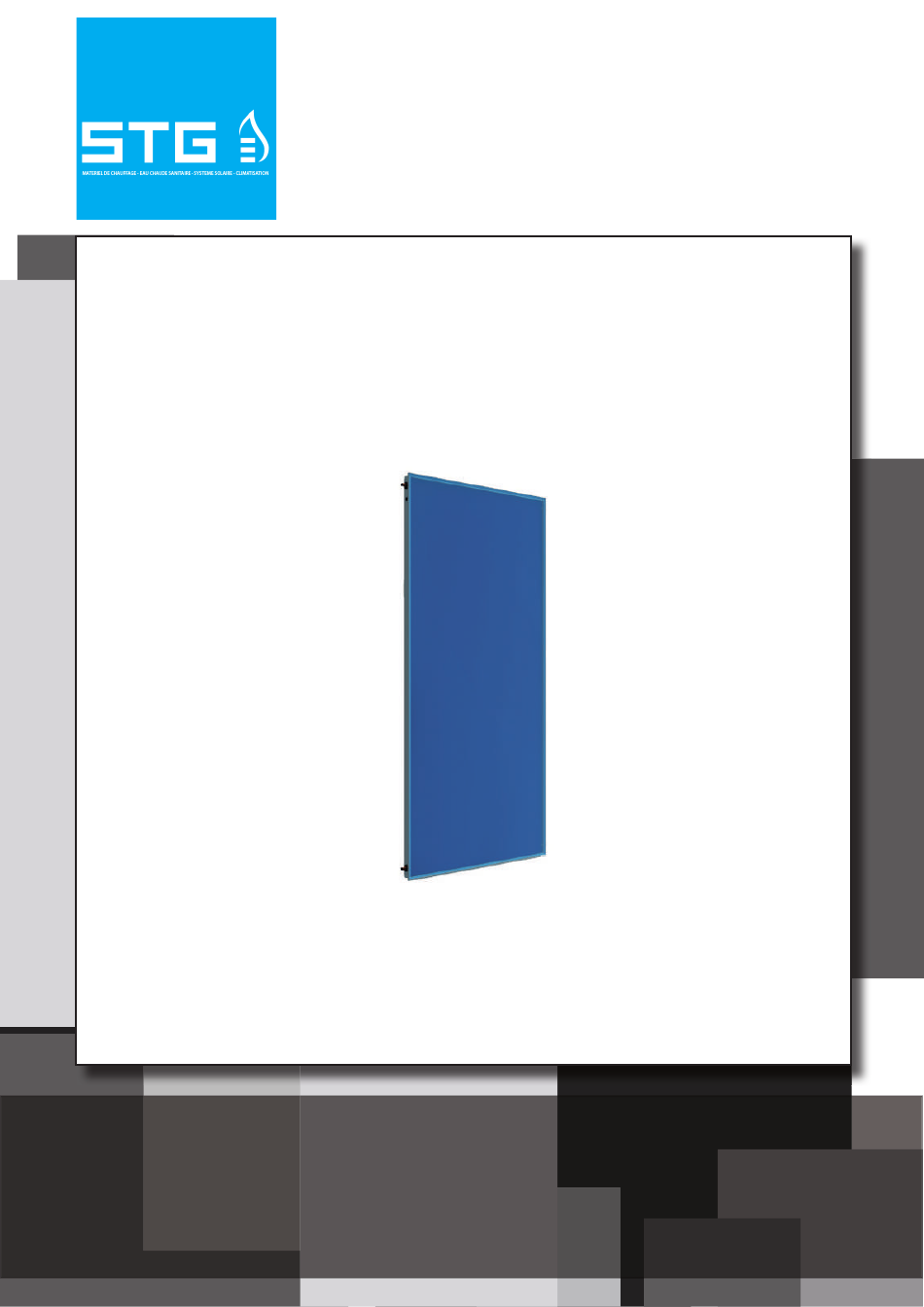

NOTICE TECHNIQUE
SOLAIRE
Sous réserve de modifi cations techniques et sans garantie ni responsabilité pour les éventuelles erreurs d'impression
V1_ 10-2024
STG - GROUPE DIFFUSALP
14, rue de Mollaret
38070 SAINT QUENTIN FALLAVIER
contact@diff usalp.com
TEL - 04 37 46 40 90
STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90
1
Email : contact@diff usalp.com - www.stgfrance.com
Publicité
Sommaire des Matières pour SGC 16
- Page 1 NOTICE TECHNIQUE SOLAIRE Sous réserve de modifi cations techniques et sans garantie ni responsabilité pour les éventuelles erreurs d’impression V1_ 10-2024 STG - GROUPE DIFFUSALP 14, rue de Mollaret 38070 SAINT QUENTIN FALLAVIER contact@diff usalp.com TEL - 04 37 46 40 90 STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90 Email : contact@diff usalp.com - www.stgfrance.com...
- Page 2 6. Montage du régulateur ....................15 6.1 Fixation murale ..........................15 6.2 Câblage électrique ........................... 16 STG - Groupe Diffusalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90 Email : contact@diffusalp.com - www.stgfrance.com...
- Page 3 8. Mise en service ......................26 9. Régulation ........................26 9.1 Régulation SGC 16 ..........................26 9.2 Régulation SGC 26 ..........................28 STG - Groupe Diffusalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90...
- Page 4 1. Introduction - présentation 1.1 Fonctionnement Les capteurs solaires thermiques sont développés pour des applications à usage thermique à basse température (inférieures à 100 º C). Leur fonctionnement est basé sur l’effet de serre et celui des surfaces absorbantes, et ils sont conçus pour résister aux conditions climatiques les plus rudes.
- Page 5 1.3 Manutention des capteurs Les capteurs solaires doivent être manipulés avec précaution. Pour cette raison, nous formulons les recommandations suivantes : - Conserver l’emballage d’usine jusqu’au moment de l’installation, car l’eau de pluie stagnante pourrait oxyder l’aluminium. - Chaque fois que les capteurs sont transportés seuls, soutenez-les d’un côté. Il est déconseillé de les placer en appui sur les tubes de raccordement.
- Page 6 Les tubes métalliques des câbles du circuit solaire doivent être reliés à la barre équipotentielle principale à l’aide d’un conducteur (vert/jaune) d’au moins 16 mm² CU (H07-V-U ou R). La mise à la terre peut également être réalisée à l’aide d’une tige de mise à...
- Page 7 Remarques : 1. Les vis M10x60 sont utilisées pour relier les entretoises inférieures avec le profil principal. 2. Les vis M10x25 sont utilisées pour relier les entretoises entre elles et pour relier les entretoises supérieures au profil principal. 3. Les capteurs doivent être installés sur les rails pour les fixer. Les vis sont fournies.
- Page 8 Modèle S 215 Inclinaison 50° 1753 45° 1619 40° 1473 35° 1316 30° 1149 25° 20° Composition pour kit 1 capteur : Description Quantité Triangle aluminium vertical Profil aluminium 1 capteur 970 mm Vis inox M10*60 Vis inox M10*25 Écrou + rondelle inox M10 Composition pour kit 2 capteurs : Description Quantité...
- Page 9 3.2 Toiture Tuile A. Fixation des crochets en toiture Le crochet est fixé sur la charpente n°1 (Illustration1), la tuile recouvre le crochet et seul le support capteur n° 2 reste apparent. Les boulons d’encrage sont métriques M10/M12. Pour une installation sur des dalles de béton, l’utilisation d’un ancrage chimique est recommandé car il assurera une meilleure fixation à...
- Page 10 Illustration 3 : Crochet / rail La répartition de la structure sera comme indiquée ci-dessous : 2 capteurs 1 capteur 1640 1640 Illustration 4 : Distances entre les trous (mm) Illustration 5 : Confi guration fi nale de la structure avec 4 capteurs STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90 Email : contact@diff usalp.com - www.stgfrance.com...
- Page 11 3.3 Toiture Ardoise A. Fixation des crochets en toiture Le crochet est fi xé sur la charpente n°1 (Illustration1), la tuile recouvre le crochet et seul le support capteur n° 2 reste apparent. Les boulons d’encrage sont métriques M10/M12. Pour une installation sur des dalles de béton, l’utilisation d’un ancrage chimique est recommandé car il assurera une meilleure fi xation à...
- Page 12 B. Assemblage du profi lé avec fi xation de récupération L’étape suivante consistera à visser les profi lés aux fi xations : Illustration 3 : Crochet / rail La répartition de la structure sera comme indiquée ci-dessous : 2 capteurs 1 capteur 1640 1640...
- Page 13 4. Montage des capteurs sur la structure 4.1 Visser le capteur à la structure tuile et ardoise Pour fi nir, nous positionnerons le capteur dans les fi xations (inférieures et supérieures), nous visserons le collecteur au profi l inférieur comme indiqué sur l’illustration 7, ensuite nous ferons glisser le profi l galvanisé supérieur afi n de fi xer le capteur solaire sur les mêmes orifi ces que ceux utilisés en partie basse.
- Page 14 5. Liaison entre les capteurs Pour chaque batterie de capteurs, une vanne d’arrêt à bille doit être installée à l’entrée. À la sortie, il y aura une vanne d’arrêt de type sphère qui permet l’isolement des batteries en cas de panne (compris dans le kit). ATTENTION ! La connexion entre les capteurs sera réalisée avec des raccords à...
- Page 15 6.1 Fixation murale Montez la régulation dans un endroit propre et sec, sans aucune source électromagnétique. Les régulations SGC peuvent se monter sur la paroi du mur. Pour cela, procédez comme indiqué ci-dessous : - Forez 2 trous de 6 mm de diamètre et environ 40 mm de profondeur.
- Page 16 RACCORDEMENT DE LA POMPE BASSE CONSOMMATION PAR LE SIGNAL DE COMMANDE EXTERNE La régulation SGC 16 et la régulation SGC 26 permettent de réguler le régime des pompes basse consommation grâce à un signal de commande externe PWM . Pour activer ce mode de régulation, réglez le paramètre S3.1 sur 2 pour la pompe de circulation R2.
- Page 17 Régulation SGH 16 : : sonde capteur : sonde ballon partie basse Alimentation pompe solaire Pilotage PWM Alimentation 230 V Régulation SGH 26 : : sonde capteur : sonde ballon partie basse : sonde ballon partie haute Connections R1 (ON / OFF)
- Page 18 Mamelon départ capteur solaire Ballon Bidon de fl uide caloporteur Groupe de transfert Te en laiton + doigt de gant + purgeur Régulation SGC 26** Bouchon solaire Mitigeur Soupape de pression solaire Vase d’expansion solaire Soupape de sécurité ECS *** STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90...
- Page 19 Mamelon départ capteur solaire Ballon Bidon de fl uide caloporteur Groupe de transfert Te en laiton + doigt de gant + purgeur Régulation SGC 26** Bouchon solaire Mitigeur Soupape de pression solaire Vase d’expansion solaire Soupape de sécurité ECS *** STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90...
- Page 20 Instructions de montage du groupe de transfert Le groupe de transfert est un groupe solaire à circulation forcée avec débit variable. Il peut être installé sur un mur grâce aux pattes de support fournies. Il est composé de : - Vannes à bille avec thermomètre intégré - Raccords pour tuyau flexible pour vase d’expansion - Vanne de sécurité...
- Page 21 Remplissez le système avec le fl uide caloporteur approprié. Vérifi ez les raccordements et le sens de circulation du fl uide caloporteur. Réglage de la Pression : Utilisez une méthode simple pour déterminer et régler la pression nominale à froid du circuit solaire. Prévoyez une pression de 1 bar et ajoutez 0,1 bar par mètre de dénivelé...
- Page 22 Ballon Te en laiton + doigt de gant Groupe de transfert Bouchon solaire Régulation SGC 26 Réservoir tampon Mitigeur Soupape de sécurité ECS ** STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90...
- Page 23 Ballon Te en laiton + doigt de gant Groupe de transfert Bouchon solaire Régulation SGC 26 Réservoir tampon Mitigeur Soupape de sécurité ECS ** STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90...
- Page 24 Pour que l’auto-vidange puisse se faire, il est primordial de respecter une pente minimale et de s’assurer de la non présence de points hauts ou bas. Aucune contre pente possible entre les capteurs et le vase de récupération solaire. La pente minimale recommandée est de 2% (à savoir 2 cm de baisse tous les mètres). Instructions de montage du groupe de transfert Le groupe de transfert est un groupe solaire à...
- Page 25 - Bouteille trop basse : la hauteur manométrique sera trop importante pour que le caloporteur arrive au point haut de l’installation. - La bouteille de récupération doit être placée en amont et plus haut que le circulateur. Remplissage du système: Il se fait à...
- Page 26 - Pour une installation solaire avec 1 serpentin, la régulation SGC 16H sera utilisée. - Pour une installation solaire avec 2 serpentins ou un kit SCC, la régulation SGC 26H sera utilisée. Au niveau de l’utilisation de la régulation, un code peut vous être demandé. Vous devrez saisir 0001 (explications page 27/28).
- Page 27 Confi rmez en cliquant sur OK Changement de la température Le thermomètre est sélectionné de consigne : le menu principal d’offi ce, cliquer sur OK s’affi che, cliquer sur OK Cliquer sur OK Cliquer sur la fl èche de gauche pour Cliquer sur Esc jusqu’à...
- Page 28 Puis cliquer sur Esc jusqu’à revenir au schéma 201 9.2 Régulation SGC 26H Démarrage rapide : la confi guration initiale de la régulation Alimenter la régulation, le réglage de la régulation apparaît à l’écran : A l’aide des fl èches, déplacez-vous...
- Page 29 Le menu principal s’affi che, Confi rmez en cliquant sur OK Confi rmez en cliquant sur OK cliquer sur OK Activation du R1 (23/24 contact ON/ Cliquer sur OK Cliquer sur la fl èche de droite à Off ) PAC ou résistance plusieurs reprises pour atteindre le Cliquer sur OK symbole marche/arrêt...
- Page 30 Cliquer sur la fl èche de gauche pour Cliquer sur Esc jusqu’à revenir au Changement de la baisser la température, ou sur la réglage de température température de consigne : pour fl èche de droite pour l’augmenter PAC ou régulation Cliquer sur OK Cliquer sur OK Cliquer sur Esc jusqu’à...
- Page 31 214 contrôle la pompe avec les système Informations pour SGC 16 et 26 : 1. T1 (Température Capteur) et T2 (Température bas du ballon) : T1 mesure la température du capteur solaire thermique. Il est utilisé pour déterminer s’il y a suffi samment d’énergie solaire disponible pour chauff er le ballon d’eau.
- Page 32 Spécificité pour la régulation SGC 26 3. T3 (Température haute du ballon) et R1 (Contact ON/OFF) : T3 mesure la température en haut du ballon, souvent proche de la zone où l’eau est extraite pour l’usage domestique. R1 est un relais simple en mode ON/OFF, activé pour maintenir la température dans le haut du ballon lorsque T3 est en dessous de la température cible.
- Page 33 MATERIEL DE CHAUFFAGE - EAU CHAUDE SANITAIRE - SYSTEME SOLAIRE - CLIMATISATION STG - GROUPE DIFFUSALP 14, rue de Mollaret 38070 SAINT QUENTIN FALLAVIER contact@diff usalp.com www.stgfrance.com TEL - 04 37 46 40 90 STG - Groupe Diff usalp - 14 Rue du Mollaret - 38070 SAINT QUENTIN FALLAVIER - Tél : 04 37 46 40 90 Email : contact@diff usalp.com - www.stgfrance.com...
