Shelf
L'étagère de disques Sun Disk Shelf est un châssis 4U prenant en charge 24 disques SAS-2 de
3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités
de disque dur à haute capacité assurent un stockage fiable. L'étagère de disques est équipée de
cartes de modules d'interface SAS (SIM) doubles et redondantes et d'une double alimentation
avec modules de ventilateur.
SAS-2
La topologie Fabric de stockage SAS-2 (Serial Attached SCSI 2.0) prend en charge un nombre
plus élevé de cibles, une bande passante plus large, une fiabilité accrue et une plus grande
échelle. Les améliorations de fiabilité et d'échelle sont obtenues grâce à des disques SAS-2
pouvant être montés en guirlande et connectés à un nombre d'étagères pouvant atteindre
36 étagères pour certains systèmes, pour un total de 864 disques. En outre, le HBA SAS-2 à
hautes performances est conçu pour la série Sun ZFS Storage 7000 avec une puce standard
capable de prendre en charge une grande densité de périphériques cible et pouvant être
connectée à 1024 cibles.
Avec cette topologie Fabric, il est recommandé d'appliquer des étagères entières aux pools, afin
de bénéficier des avantages des configurations sans point de panne unique et d'un
entrelacement réparti sur le plus grand nombre possible de périphériques.
Les étagères suivantes implémentent les disques SAS-2 :
■
■
■

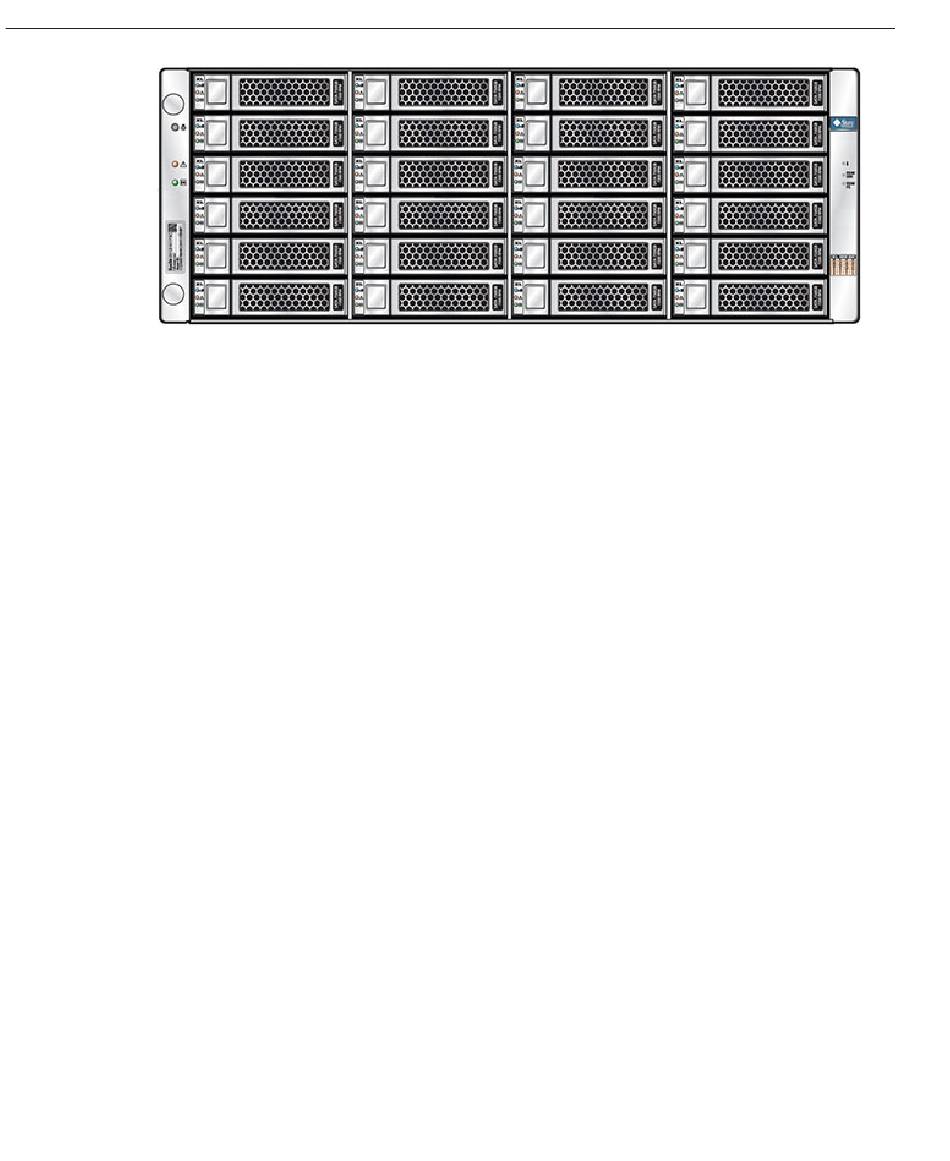

Panneau avant
Le panneau avant est composé de disques et de voyants.
78
Guide d'installation des systèmes Oracle ZFS Storage Appliance • Octobre 2013 E50431–01
Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C
Sun Disk Shelf
