HEIDENHAIN TNC 128 Manuel Utilisateur page 393

Cycles : cycles de perçage / cycles de filetage | Cycle 201 ALES.A L'ALESOIR
Paramètres du cycle

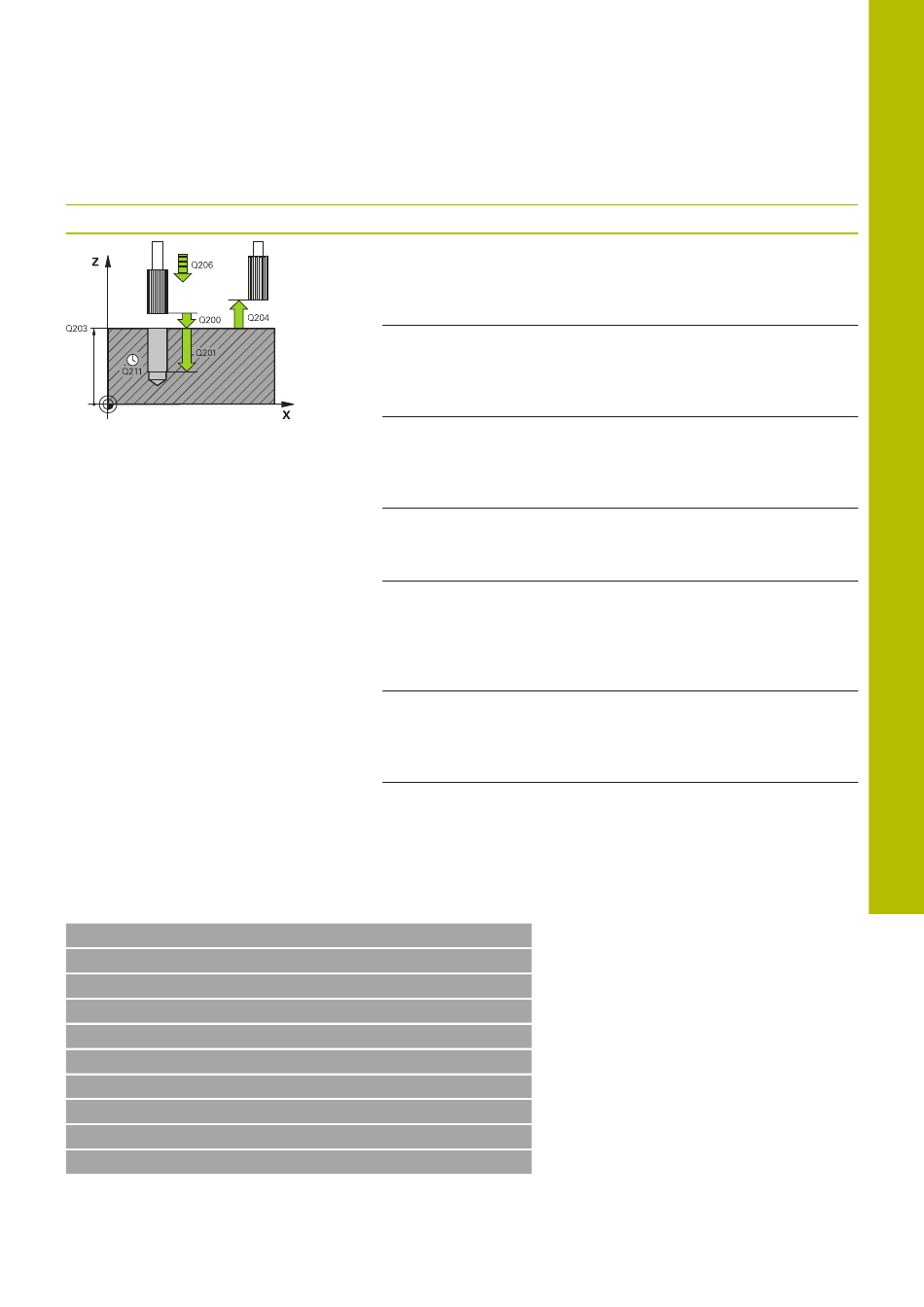

Figure d'aide
Exemple
11 CYCL DEF 201 ALES.A L'ALESOIR ~
Q200=+2
Q201=-20
Q206=+150
Q211=+0
Q208=+99999
Q203=+0
Q204=+50
12 L X+30 FMAX
13 L Y+20 FMAX M3 M99
HEIDENHAIN | TNC 128 | Manuel d'utilisation Programmation en Texte clair | 10/2023
Paramètres
Q200 Distance d'approche?
Distance entre la pointe de l'outil et la surface de la pièce. La valeur
agit de manière incrémentale.
Programmation : 0...99999,9999
Q201 Profondeur?
Distance entre la surface de la pièce et le fond du perçage. La
valeur agit de manière incrémentale.
Programmation : -99999,9999...+99999,9999
Q206 Avance plongee en profondeur?
Vitesse de déplacement de l'outil lors de l'alésage avec alésoir, en
mm/min.
Programmation : 0...99999,999 ou FAUTO, FU
Q211 Temporisation au fond?
durée en secondes de rotation à vide de l'outil au fond du trou.
Programmation : 0...3600.0000
Q208 Avance retrait?
vitesse de déplacement de l'outil, en mm/min, au moment de
quitter le trou. Si vous programmez Q208 = 0, alors c'est l'avance
de l'alésage à l'alésoir qui s'appliquera.
Programmation : 0...99999,9999 ou FMAX, FAUTO
Q203 Coordonnées surface pièce?
Coordonnée de la surface de la pièce par rapport au point d'origine
actif. La valeur agit de manière absolue.
Programmation : -99999,9999...+99999,9999
Q204 Saut de bride
Distance entre l'outil et la pièce (moyen de serrage) le long de l'axe
d'outil qui permet d'éviter tout risque de collision. La valeur agit de
manière incrémentale.
Programmation : 0...99999,9999
;DISTANCE D'APPROCHE ~
;PROFONDEUR ~
;AVANCE PLONGEE PROF. ~
;TEMPO. AU FOND ~
;AVANCE RETRAIT ~
;COORD. SURFACE PIECE ~
;SAUT DE BRIDE
13
393
