MESURE

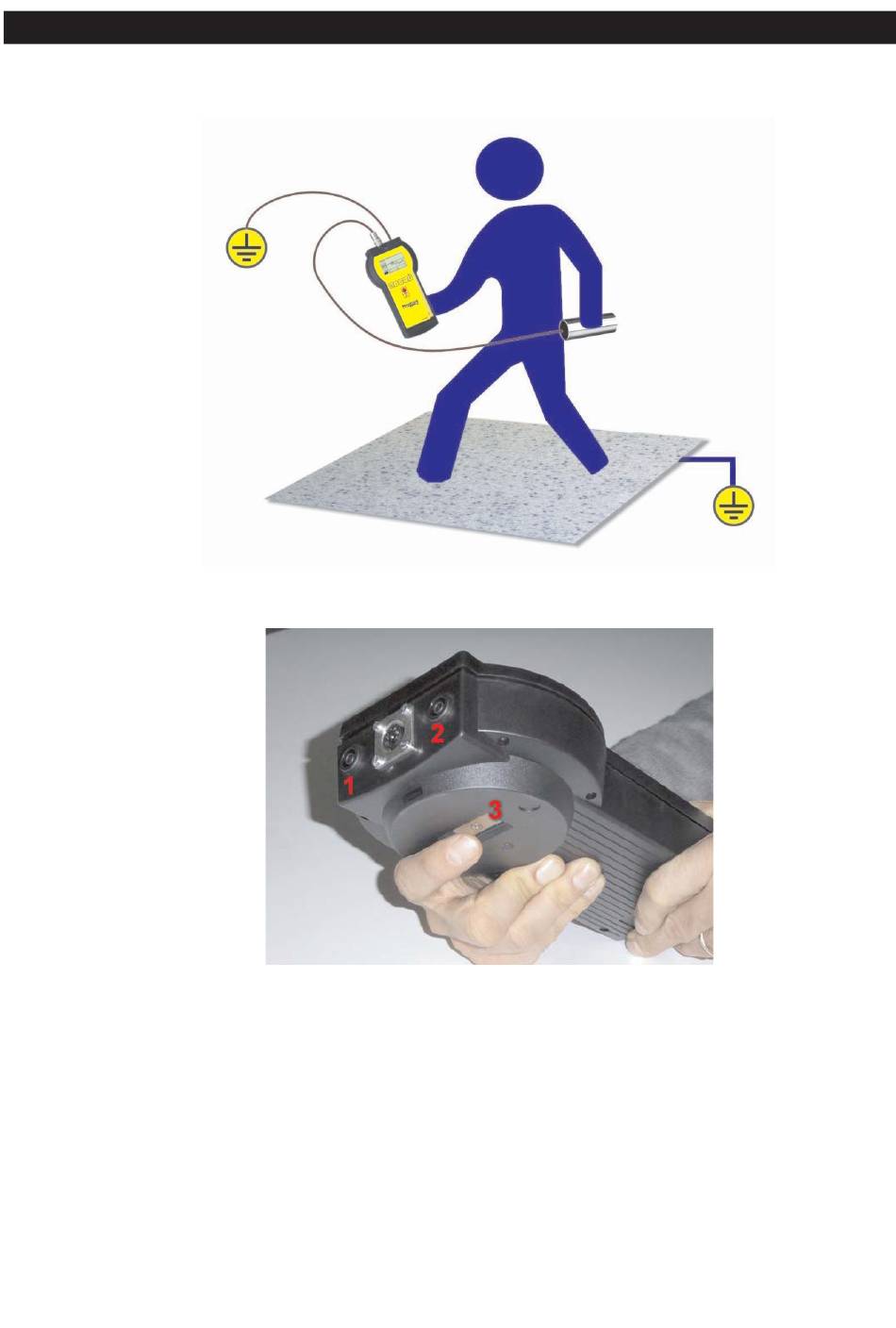

D'abord, reliez la masse à une des deux entrées GND, puis la
sonde à l'entrée de mesure
POINTS DE MISE À LA TERRE
1) ENTRÉE GND
2) ENTRÉE GND
3) POINT DE MISE À LA TERRE GND (relié en interne avec les deux entrées
GND)
Selon la norme IEC-61340-4-5 : l'utilisateur qui tient la sonde de mesure doit,
avant de commencer le test de praticabilité, toucher pendant un instant un point
de mise à la terre.
Pour cette raison, il se trouve à l'arrière de l'instrument un point métallique de
mise à la terre qui est relié avec les deux entrées GND et que l'utilisateur peut
utiliser pour mettre son corps à la terre.
