Comment connecter le CE8000-40
Vérifiez que l'interrupteur d'alimentation du CE8000-40 est éteint (le côté " " est enfoncé).
1.
Utilisez un tournevis cruciforme pour retirer les vis de montage du couvercle de connexion ASF1-30, puis
retirez le couvercle de connexion ASF1-30.
Supplément
•
Préparez votre propre tournevis Phillips.
•
La vis de fixation du couvercle de connexion sera à nouveau utilisée à l'étape 4.
•
Veuillez conserver le couvercle de connexion retiré dans un endroit sûr.
2.
Installez l'ASF1-30.

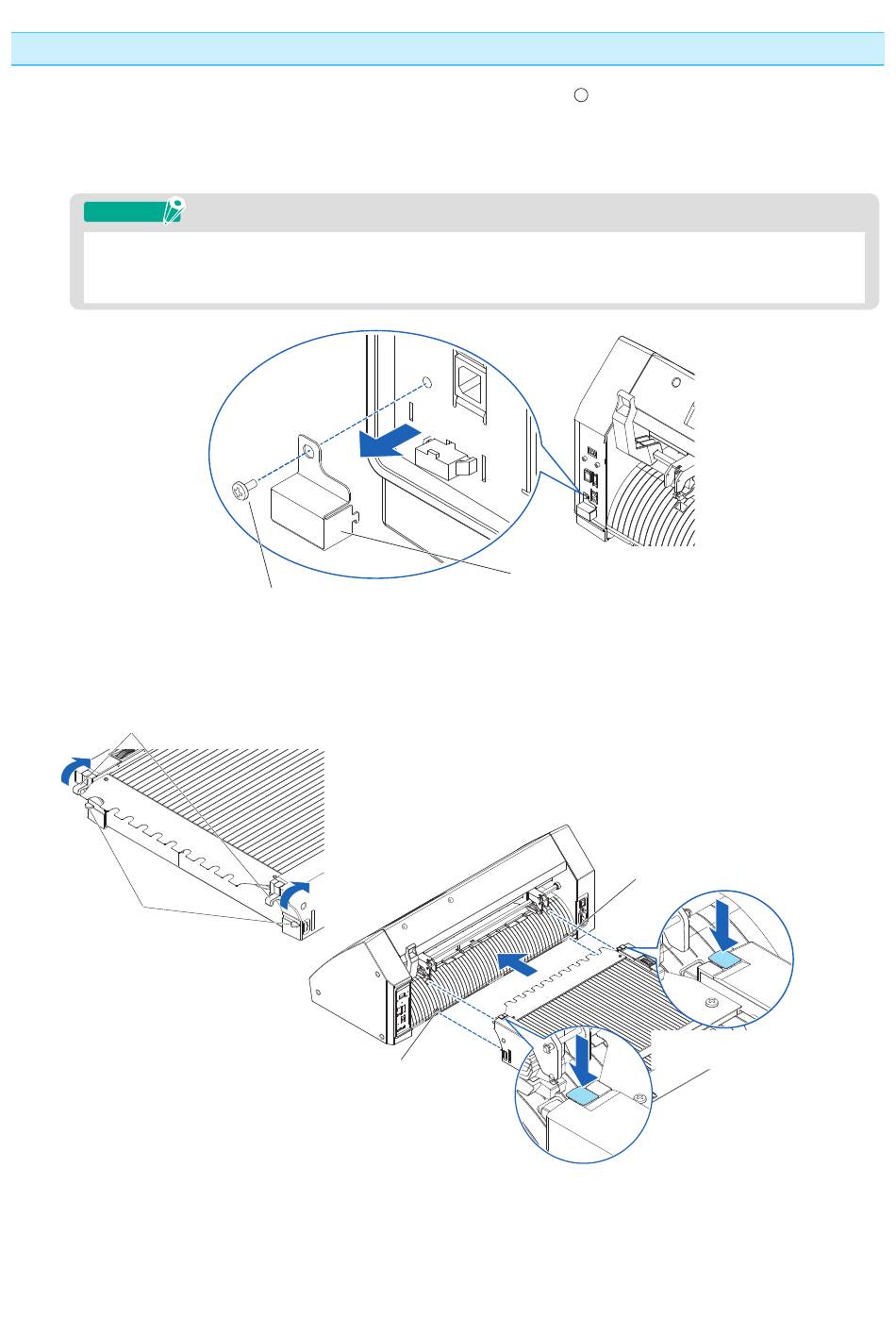

Soulevez le ASF1-30 Crochets de fixation, insérez les ASF1-30 Protubérances de positionnement dans le
CE8000-40, puis poussez le ASF1-30 Crochets de fixation par le haut.
ASF1-30 Crochets de fixation
ASF1-30 Protubérances
de positionnement
Vis de fixation du couvercle de connexion
Encoche de positionnement
Couvercle de connexion
Après l'installation, enfoncez le
ASF1-30 Crochets de fixation.
1-9
Encoche de positionnement
Après l'installation, enfoncez le
ASF1-30 Crochets de fixation.
