PIÈCES COMPRISES :
• 1 – Boîtier arrière
• 2 – Supports de pré-construction • 1 – Boucle pour filage avec vis
NÉCESSAIRE, NON COMPRIS :
• 16 – vis à bois n
(8 pour fixer les supports au boîtier; 8 pour fixer le boîtier au plafond)
REMARQUE : NE PAS PERCER NI RETIRER LA PELLICULE PLASTIQUE QUI
PROTÈGE L'ORIFICE D'INSERTION DU CAISSON DE SOUS-GRAVES
AVANT D'ÊTRE PRÊT À INSTALLER CE DERNIER.
REMARQUE IMPORTANTE :
NE PAS enlever l'isolant, le compacter, ni en ajouter. NE PAS ajouter d'isolant acoustique au mur directement derrière le boîtier arrière.
DIMENSIONS DU
BOÎTIER ARRIÈRE
REMARQUE : La boucle pour
filage doit être fixée à l'aide
de la vis incluse.
IMPORTANT! Le boîtier arrière a
étéinversé. NE l'installez PAS dans
cette position, voir la bonne position
à l'étape 2.

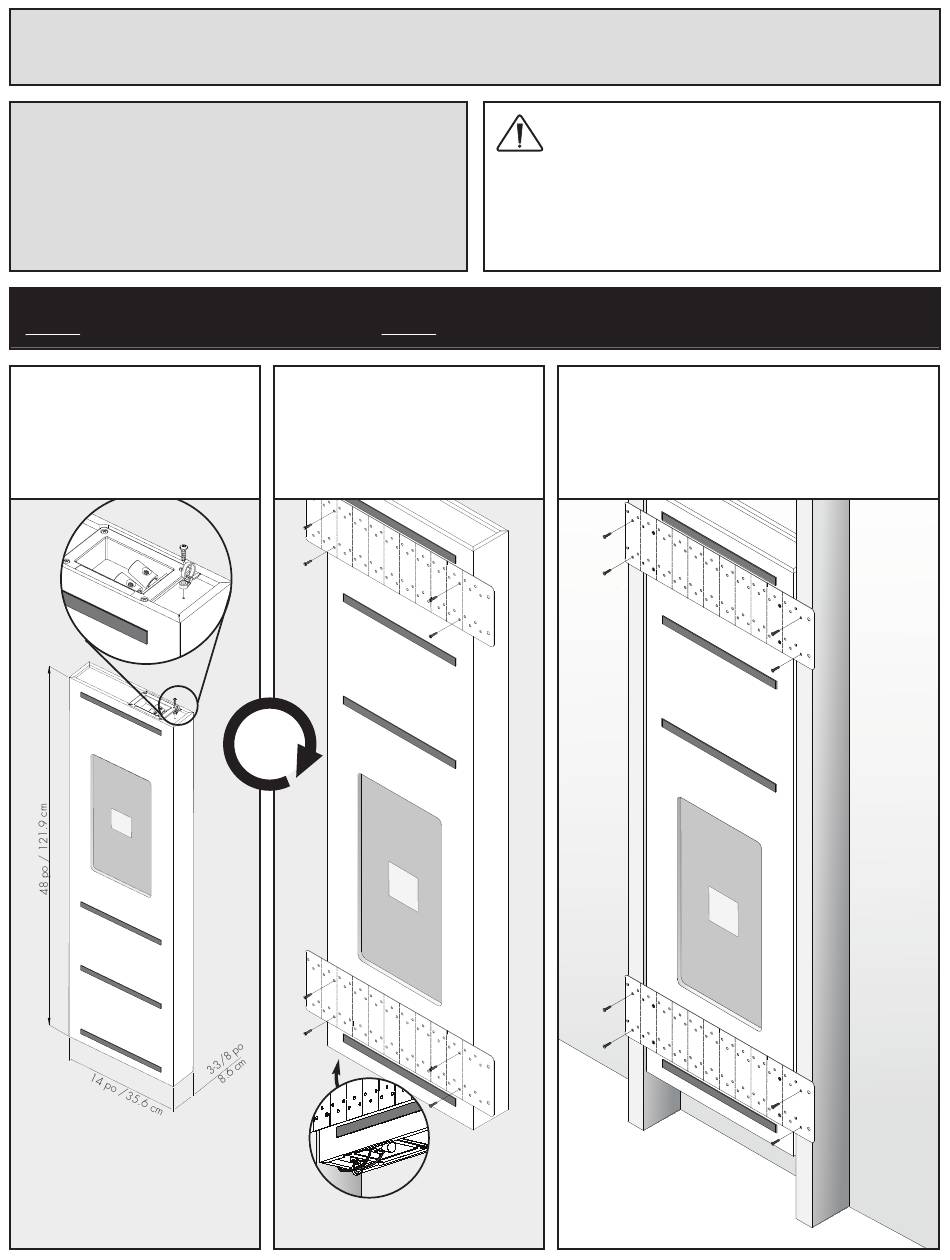

ÉTAPE 1
INSTALLATION POUR BOÎTE ARRIÈRE ENCASTRABLE À HAUT
RENDEMENT ET CAISSON DE SOUS-GRAVES DYNAMO IW-O
8
o
La quantité adéquate d'isolant acoustique est incluse et disposée correctement dans le boîtier arrière.
INSTALLATION DES
SUPPORTS
MISE EN GARDE :
fixation sont en acier galvanisé. Les
rebords peuvent être coupants.
180˚
ÉTAPE 2
MARTINLOGAN NE FOURNIT PAS LES VIS POUR LE MONTAGE
DU BOÎTIER AU PLAFOND. CHOISISSEZ LES VIS APPROPRIÉES
SELON LE PLAFOND ET LE POIDS DU BOÎTIER AVEC L'ENCEINTE
BOÎTIER ARRIÈRE DYNAMO IW-O : 17,6 lb / 8 kg
CAISSON DE SOUS-GRAVES DYNAMO IW-O : 14 lb / 6,3 kg
POIDS TOTAL : 31,6 lb / 14,3 kg
EN CAS D'HÉSITATION QUANT À LA PROCÉDURE D'INSTALLATION,
COMMUNIQUER AVEC UN INSTALLATEUR PROFESSIONNEL.
INSTALLATION DE L'ENCEINTE
Pour éviter que des vibrations ou ésonances modifient
le signal, centrer le boîtier entre des solives—le boîtier
Les supports de
ne doit pas toucher aux solives.
La borne va ici.
ÉTAPE 3
