Installation du système d'enceintes Acoustimass
Connexion des enceintes cubiques au module Acoustimass

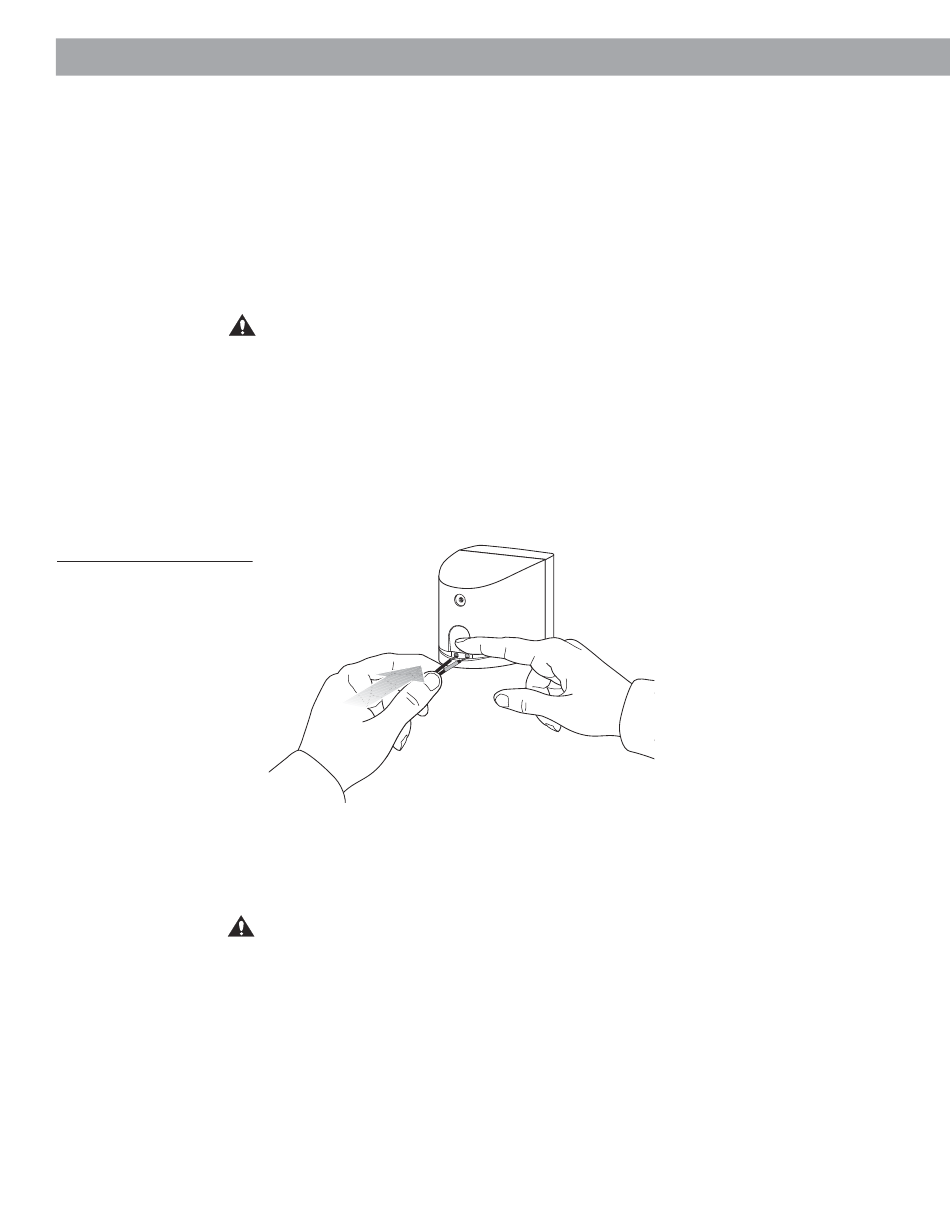

Figure 3
Connexion du câble d'enceinte
à l'enceinte cubique
Connexion du module Acoustimass au récepteur ou à l'amplificateur
6
Procédez de la manière suivante pour connecter les enceintes cubiques au panneau arrière
du module Acoustimass :
1. Sélectionnez une paire de fils, puis identifiez la borne à poussoir à l'arrière de l'enceinte
cubique gauche.
2. Enfoncez le poussoir sur l'arrière de l'enceinte, puis insérez le fil identifié par une ligne de
couleur dans le connecteur rouge (+) et le fil uni dans la borne noire (–). (Voir Figure 3.)
3. Relâchez le poussoir de la borne de manière à serrer les deux fils.
4. Répétez cette procédure pour l'autre paire de fils, sur l'enceinte cubique droite.
ATTENTION : Ne connectez pas directement votre amplificateur ou récepteur aux en-
ceintes cubiques. Les enceintes cubiques doivent être directement connectées au module
Acoustimass. Toute autre connexion risque de provoquer des dommages.
5. Identifiez les bornes repérées OUTPUTS TO CUBE SPEAKERS sur le panneau arrière du
module Acoustimass (Figure 4).
6. Connectez l'extrémité libre du câble de l'enceinte cubique gauche à la paire gauche (L)
de bornes. Assurez-vous que le fil identifié par une couleur est bien connecté à la borne
positive (+) et que le fil uni est bien connecté à la borne négative (–).
7. Répétez l'étape 6 pour le câble de l'enceinte cubique droite, en veillant à brancher ses fils
à la paire de bornes droite (R).
Procédez de la manière suivante pour connecter votre module Acoustimass à votre amplifica-
teur ou récepteur :
ATTENTION : Les connexions doivent être correctes. Sinon, elles peuvent provoquer un
manque de puissance ou une absence de sortie des basses et sont susceptibles d'endom-
mager le système.
1. Localisez les bornes repérées INPUTS FROM AMP OR RECEIVER sur le panneau arrière
du module Acoustimass (Figure 4).
2. Connectez l'une des extrémités de l'un des câbles d'enceinte restants à la paire gauche
(L) de bornes d'entrée. Assurez-vous que le fil identifié par une couleur est bien connecté
à la borne positive (+) et que le fil uni est bien connecté à la borne négative (–).
3. Connectez l'une des extrémités du dernier câble d'enceinte à la paire droite (R) de bornes
d'entrée. Assurez-vous que le fil identifié par une couleur est bien connecté à la borne
positive (+) et que le fil uni est bien connecté à la borne négative (–).
®
3
®
