MOYENNE ARITHMÉTIQUE DES VALEURS D'ESSAI
n
Pour effectuer le calcul de la moyenne, on procède de la façon suivante ; on considère trois essais quelconques que l'on souhaiter insérer
pour effectuer la moyenne des valeurs, par ex. : Essai 01, Essai 02 et Essai 04.
n

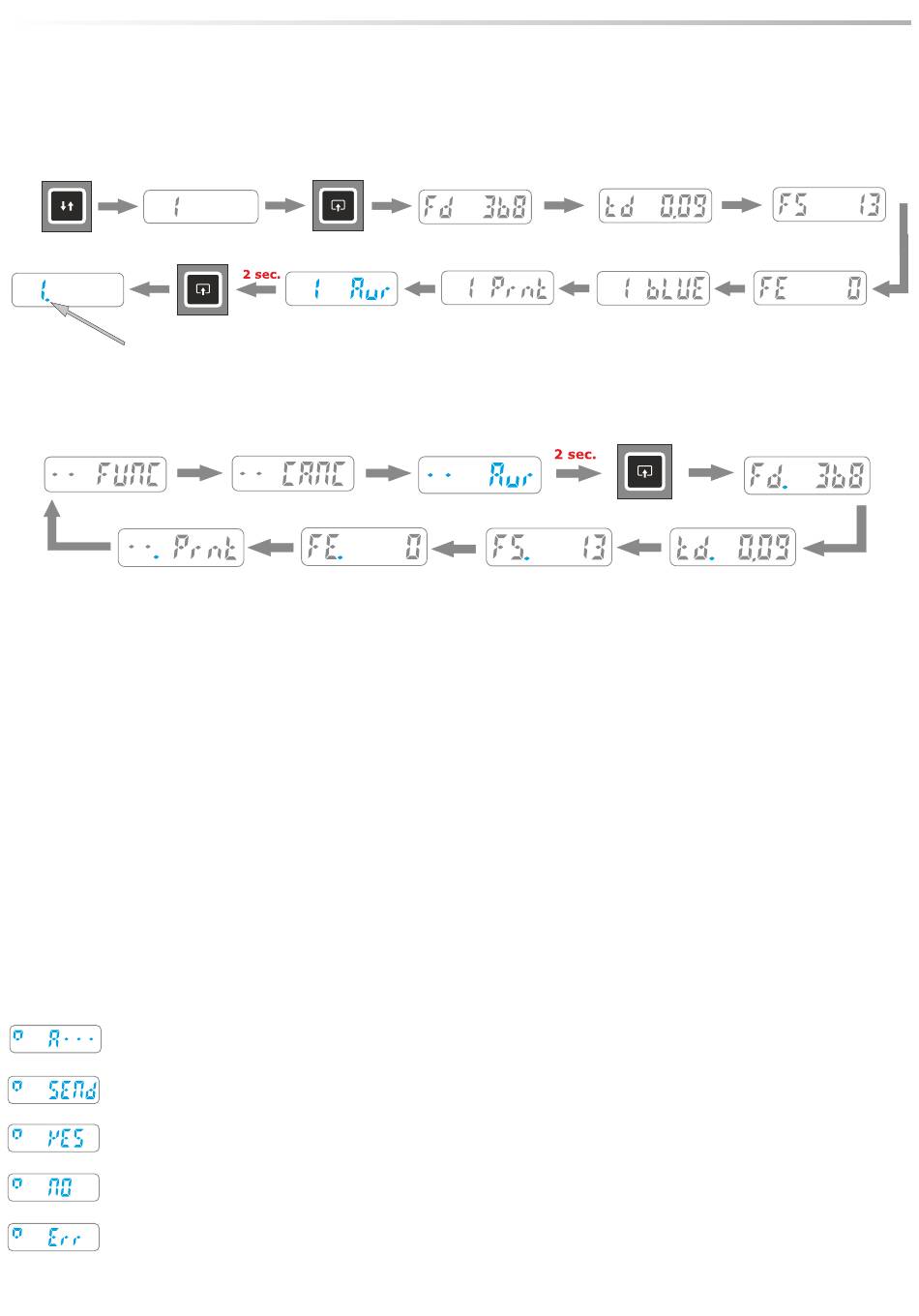

Après avoir lu les paramètres de l'Essai 01 avec la touche droite, nous trouvons la fonction CANC puis la fonction Aur. En pressant 2 s la
touche droite, la fonction Aur disparaît et l'essai est marqué d'un point en bas, cette opération indique que l'essai 01 a été sélectionné
pour effectuer le calcul de la moyenne. Il faut maintenant sélectionner les deux autres essais (Essai 02 et 04) avec la même procédure.
point en bas
n
Une fois que l'opération de « sélection » des essais est terminée, il faut entrer dans le menu FUNC, (toujours présent entre le premier et le
dernier essai), puis chercher la fonction Aur (juste après CANC), à ce point presser 2 s la touche droite pour activer immédiatement la
fonction pour le calcul de la moyenne, qui affiche les paramètres par roulement l'un après l'autre avec de courtes pressions de la touche
droite.
n
La fonction de lecture des paramètres moyens Aur est accessible uniquement si au moins un essai a été sélectionné au préalable.
n
N.B. Après la lecture des paramètres de moyenne, la fonction (.Prnt) permet de procéder à l'impression (voir détail page 6)
n
Une fois l'instrument éteint, tous les essais « sélectionnés » pour le calcul de la moyenne sont automatiquement « désélectionnés »,
(aucun des paramètres et des essais contenus dans la mémoire de l'instrument n'est perdu)
MODALITÉ PC ON - DÉTAIL
n
La modalité PC ON a été conçue pour utiliser l'instrument associé au programme BlueForce sur PC et permet d'afficher directement le
graphique des essais sur l'écran du PC et obtenir l'évaluation du résultat de l'essai en temps réel, en fonction du type de porte sélectionnée
dans le logiciel. Il faut connecter au préalable l'instrument au PC à l'aide du câble USB ou de l'adaptateur Bluetooth (suivre les instructions
pour l'installation du logiciel et des pilotes, pages 9 et 10).
n
Cette fonction, signalée par un petit carré en haut à gauche sur l'afficheur de l'instrument, désactive la mémorisation des essais dans la
mémoire interne, car ils sont transférés directement au PC. En modalité PC-ON les interfaces SMART ne sont pas opérationnelles.
n
La modalité de réglage PC ON a déjà été décrite au paragraphe qui précède, tandis que pour reporter l'instrument en modalité normale
(avec mémorisation des essais et affichage sur l'afficheur) il faut presser la touche droite pendant 2 secondes, le mot PC OFF clignotera en
attente de confirmation, presser une nouvelle fois la touche droite pendant 2 secondes; l'instrument est ainsi configuré dans le mode de
fonctionnement par défaut.
n
COMPORTEMENT EN MODE AFFICHEUR ÉTEINT (PC ON): En mode afficheur éteint, on a toujours le petit carré bleu en haut à gauche
ainsi que les différents avis : Acquisition, Envoi, etc.
n
ACQUISITION ESSAIS : Durant l'acquisition des essais (6 secondes), l'afficheur indique (A ---), (Acquisition) et trois
petits traits.
n
ENVOI DES DONNÉES : Durant l'envoi des données vers l'ordinateur, l'afficheur indique (SENd).
n
RÉPONSE POSITIVE : En cas de réponse positive pour l'essai effectué, l'afficheur indique (YES).
n
RÉPONSE NÉGATIVE : En cas de réponse négative pour l'essai effectué, l'afficheur indique (NO).
n
ABSENCE DE L'ENVOI: Si l'instrument n'envoie pas le test, il affichera Err 2-3; vérifiez que le câble USB est connecté, ou
reportez-vous à la page 11 "Configuration du port série". N.B. L'indication Err reste tour le temps jusqu'à la pression de
touche n'importe quelle.
Fonctions de l'instrument - Détail
5
