5.1 Utilisation de la RLP200 - Commande et fonctionnement normal

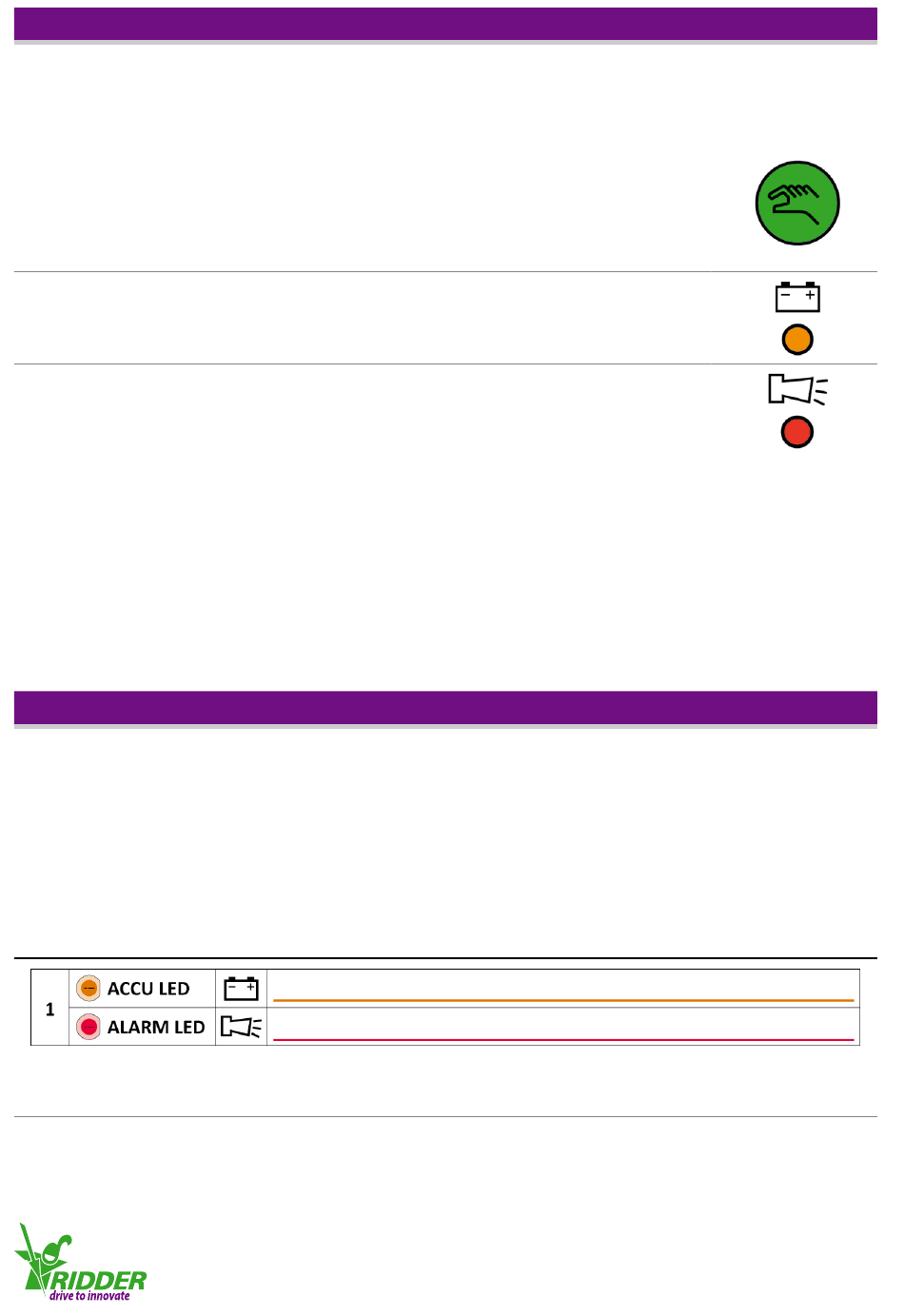

L'alimentation de secours LogicPower RLP200 est pourvue d'un bouton de commande et de deux
voyants LED sur le panneau frontal.
Bouton
de commande
État du LED
des batteries
"ACCU LED"
État du LED
d'alarme
"ALARM LED"
En mode normal, les règles suivantes s'appliquent à la RLP200 :
● L'alimentation 24 V DC de la RLP200 est renvoyée à la RLC100.
Cette tension d'alimentation permet de recharger les batteries en permanence.
Le LED à CHARGE sur le circuit imprimé est allumé.
● Le contact HNO actif est ouvert. Le LED à HNO ACT sur le circuit imprimé est éteint.
● Le contact d'alarme est fermé. Le LED à AL sur le circuit imprimé est allumé.
5.2 Utilisation de la RLP200 - Codes de clignotement des voyants LED
La LogicPower RLP200 est pourvue de 2 voyants LED :
● ACCU LED - État du LED des batteries (orange)
● ALARM LED - État du LED d'alarme (rouge).
Les deux voyants LED peuvent s'allumer selon un code de clignotement qui est expliqué ci-après.
Code de clignotement / Explication
● Batterie : Fonctionnement normal, batterie correcte (voir § 5.4).
● Alarme : Pas d'alarme
Le bouton de commande de la RLP200 a 3 fonctions :
● Démarrage du test des batteries (voir § 5.4).
● Blocage de l'alarme de batterie (voir § 5.5).
● Réinitialisation de l'alarme de batterie (voir § 5.5).
Communique l'état de la batterie à l'aide du code de
clignotement du voyant LED (voir §5.2)
Communique l'état de l'alarme à l'aide du code de
clignotement du voyant LED (voir §5.2)
