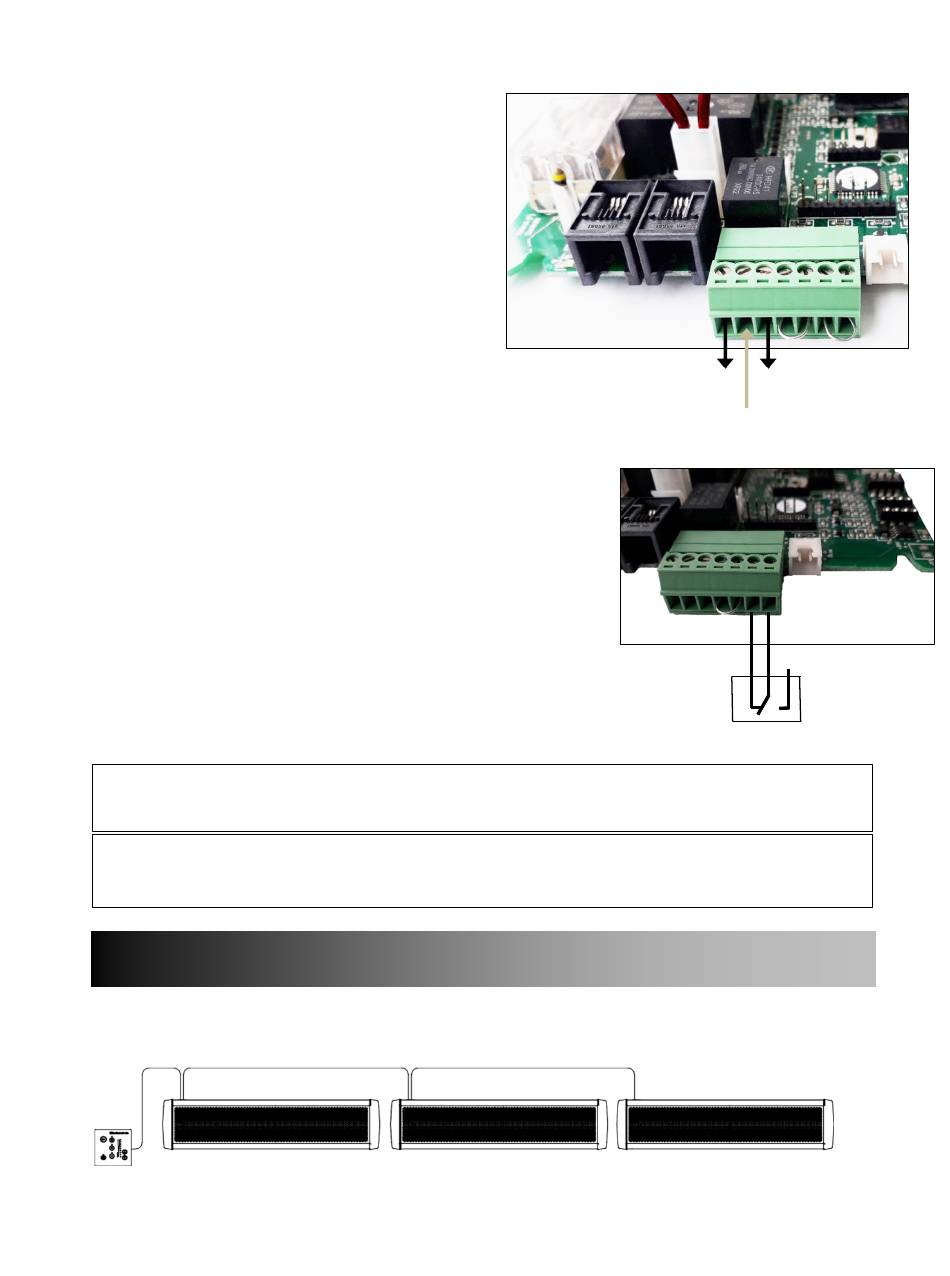

11.2 Indication de coupure de sécurité en cas de surchauffe
Pour les rideaux d'air à chauffage électrique, le
circuit imprimé CCS intègre un signal d'indication
de panne si le dispositif de coupure en cas de
surchauffe est activé..
Les contacts (1 A 240 VCA 30 VCC) peuvent être
câblés via la borne à vis 7 voies (voir Fig. 10).
Se référer à la section 18.1 : Disjoncteur
thermique, pour savoir comment réinitialiser
une situation de coupure de sécurité en cas
de surchauffe.
11.3 Compensation en fonction de la météo (Été/Hiver).
Utilisez un câble à deux fils pour brancher le thermostat
extérieur à une borne bidirectionnelle IN1 sur le circuit
imprimé CCS (voir Fig. 11).
Sur le circuit imprimé CSS, placez le commutateur DIP 4 sur
OFF, conformément aux indications du tableau 4 (voir section
11.1 : contacts IN0 et IN1 du commutateur à distance).
Contact d'interrupteur ouvert = Chauffage désactivé (journée chaude)
AVERTISSEMENT :
d'endommager le circuit imprimé CCS.
REMARQUE : Pour favoriser des économies d'énergie plus importantes, Thermoscreens propose une stratégie de
commande de compensation en fonction de la météo. À l'aide d'une courbe de chauffage, la température
d'air d'évacuation du flux d'air provenant du rideau d'air est contrôlée par rapport à la température de l'air
12. RACCORDEMENT MAÎTRE/ESCLAVE
Pour une commande maître/esclave, brancher et connecter les appareils ensemble avec des câbles
d'extension RJ Thermoscreens (non fournis) conformément à la Figure 12 ci-dessous. Chaque rideau
d'air doit posséder sa propre alimentation électrique.
T9901007-2-1 FR (v10)
Contact d'interrupteur fermé = Chauffage activé (journée froide)
Ne mettez pas la borne IN1 sous tension, car cela risquerait
Fig 10
HEALTHY
Fig. 11
maximum 8 appareils
NO NC
ALARM!
C
Thermostat
d'air extérieur
Fig 12
