Description des composants

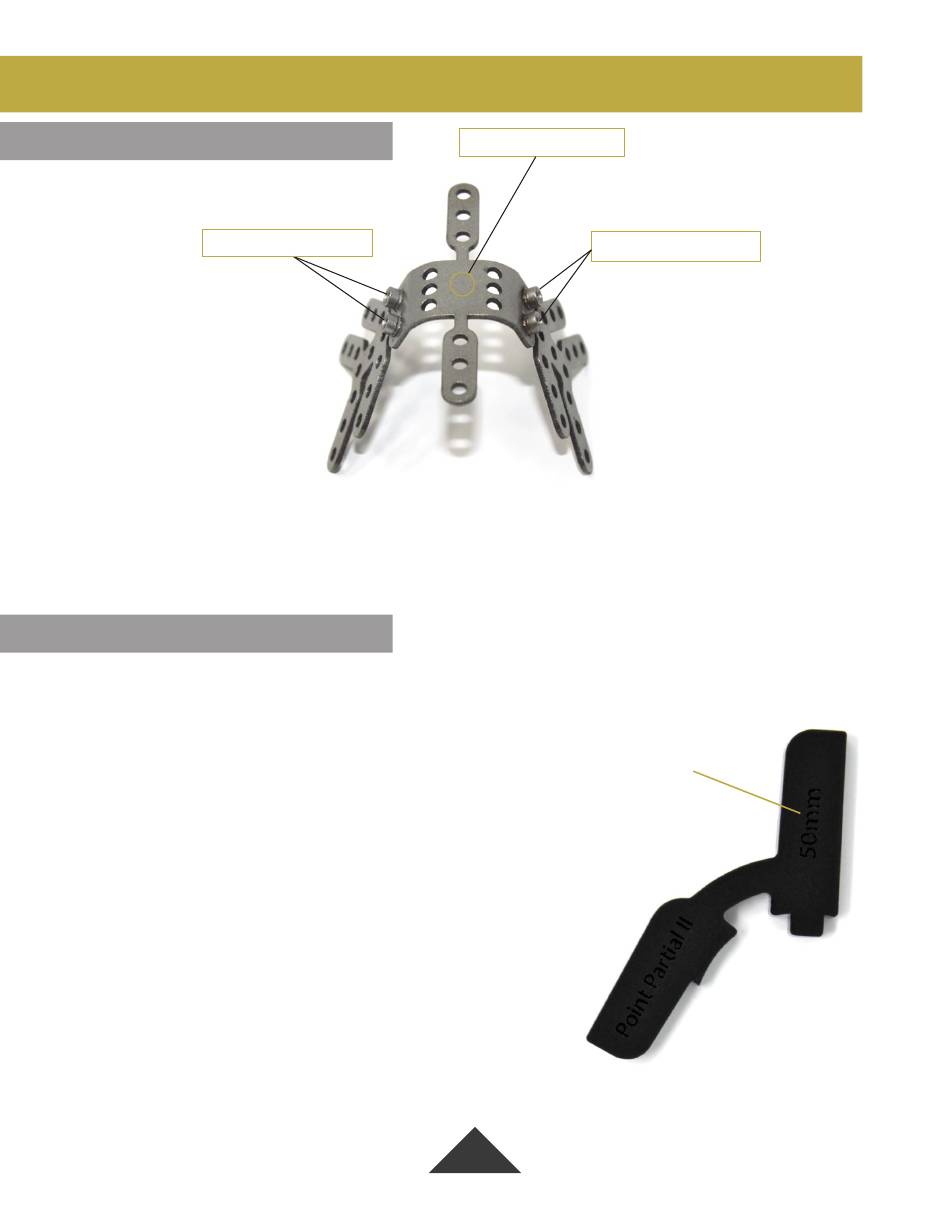

SUPPORT DE MONTAGE
Trous de montage
Le support de montage est une seule pièce composée d'une zone de montage et
de 4 trous de montage. Le support de montage est conçu pour être symétrique pour
une utilisation bilatérale, c.-à-d. qu'il peut être monté à gauche et à droite dans la
même orientation.
OUTIL D'ALIGNEMENT
L'outil d'alignement est un accessoire conçu
pour faciliter l'alignement d'un Point Partial
pendant la fabrication. L'outil d'alignement
doit être utilisé en combinaison avec
l'entretoise de stratification. Lorsqu'il est inséré
dans le trou de montage carré sur le dessus de
l'entretoise de laminage, puis boulonné sur
le support de montage, l'outil d'alignement
représente la position du Point Partial tout au
long de son amplitude de mouvement.. Bien
que l'alignement initial puisse être effectué
à l'aide de l'outil d'alignement, il est toujours
recommandé de fixer le Point Partial au
support avant la fabrication définitive pour
vérifier l'alignement et le fonctionnement.
Zone de montage
Trous de montage
Correspondant
taille du chiffre
global
11
