Mode d'emploi X-THL_V2 Version 1.1

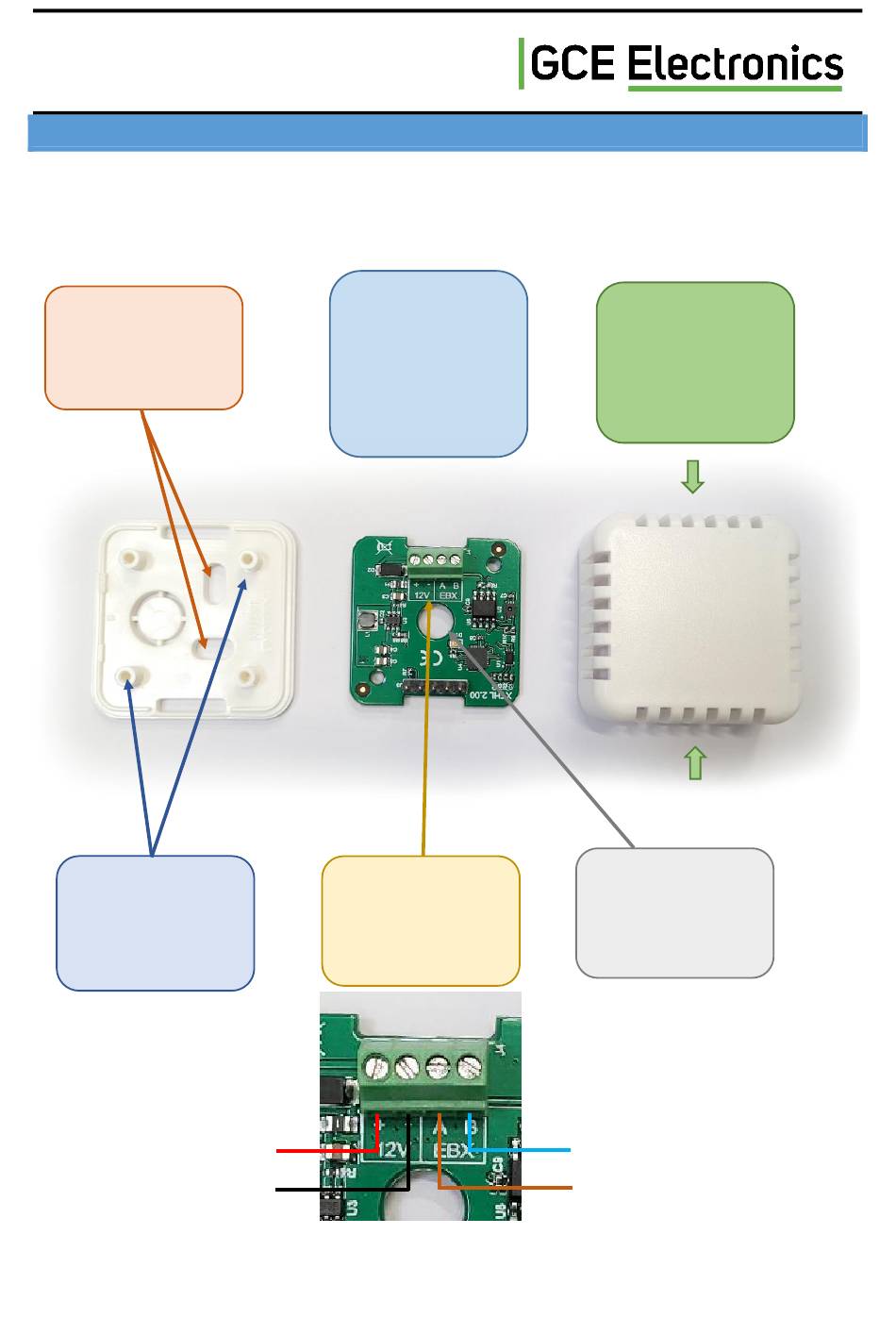

PRESENTATION DE L'EXTENSION X-THL_V2
Le socle du boitier se
fixe sur le support
choisit avec deux vis
adaptées
Colonnettes de
fixation pour la carte
électronique. Utilisez
les vis fournies
+ Alimentation
- Alimentation
GCE Electronics
Carte électronique
avec le bornier de
raccordement pour la
connexion de
l'alimentation et du
bus EBX.
La sérigraphie sur la
carte électronique
indique la polarité des
connexions
30/01/2023
Capot du boitier à
clipper sur le support
en pressant sur les
lamelles souples de
chaque côté.
La carte électronique
est munie d'un trou
pour le passage des
fils
EBX –
EBX+
6
