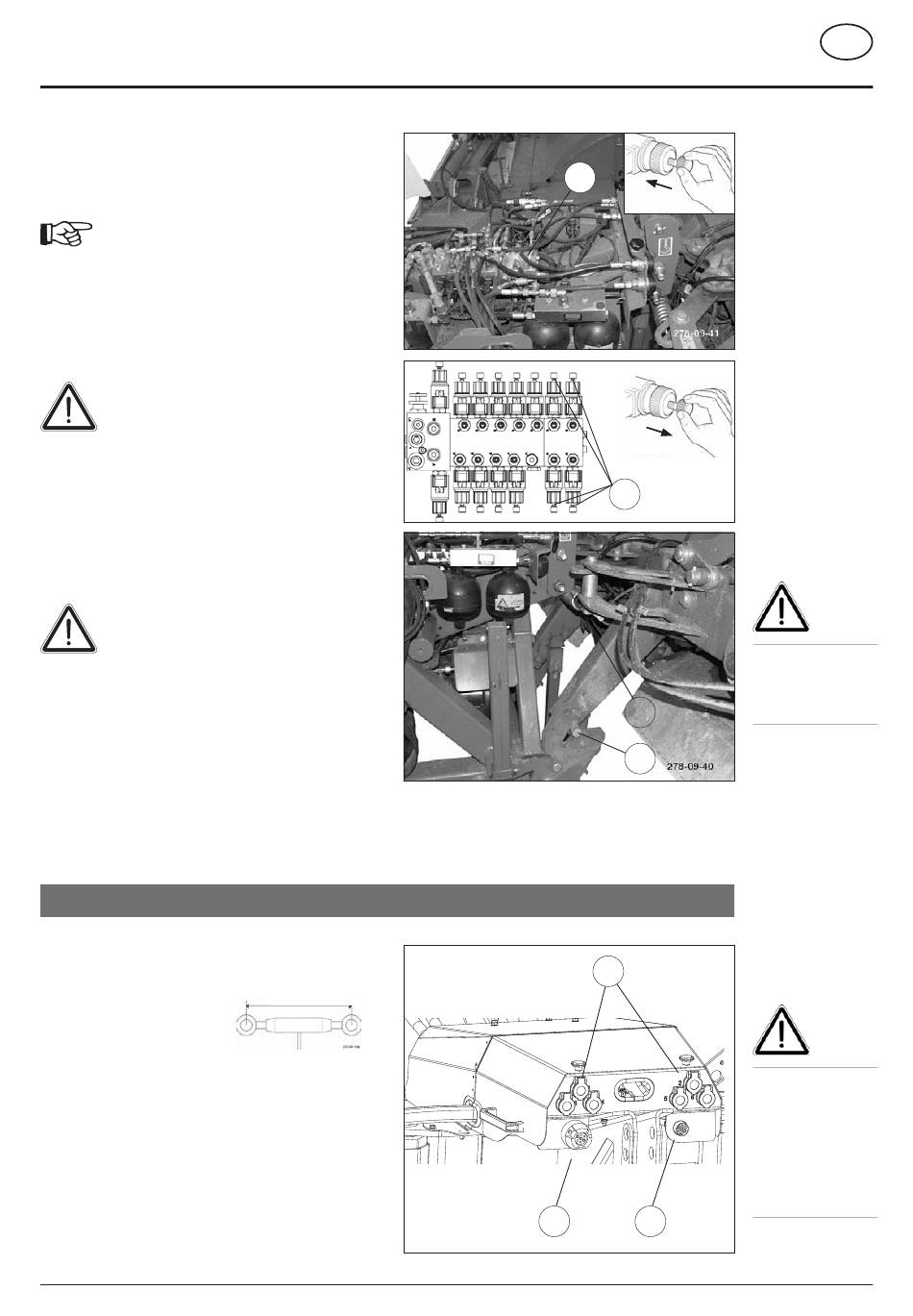

7. Débrancher les conduites de raccordement:
- Débrancher la conduite de raccordement électrique
- Débrancher la conduite de raccordement
hydraulique
Remarque:
Si la pression est trop élevée, il devient
impossible de débrancher les conduites
hydrauliques. Pour y remédier, visser la
commande de secours des 4 derniers
distributeurs au niveau du bloc hydraulique
(sous le couvercle de protection blanc du
bloc de montage).
Attention:
Une fois le retrait des conduites hydrauliques
réussi, dévisser à nouveau la commande de
secours des 4 derniers distributeurs. Si cette
phase est omise, les tapis groupeurs pivotent
lors de l'activation du poste de commande!
8. Abaissement et dégagement du groupe de
fauche
- Abaisser le groupe de fauche jusqu'à ce que les bras
inférieurs (9) du tapis groupeur soient dégagés.
Attention:
Limiter l'abaissement afin que le support du
bras supérieur (10) n'entre pas en collision
avec celui du ressort du tapis groupeur!
- Dégager le groupe de fauche avec précaution
9. Modification du réglage du logiciel
- Le menu «SET» de l'élément de commande permet
de modifier le type de groupe de fauche. (voir chapitre
«Power Control et ISOBUS»)
Configuration:
avec tapis groupeur = type : Novacat X8 Collector
sans tapis groupeur = type : Novacat X8
Le montage des tapis groupeurs sur le groupe de fauche
s'effectue dans l'ordre inverse.
Réglage du bras supérieur:
A = 493 mm
Raccordements:
A: 1 = lever le collecteur gauche
2 = lever le collecteur droit
3 = pivoter le tapis gauche vers l'extérieur
4 = pivoter le tapis gauche vers l'intérieur
5 = pivoter le tapis droit vers l'extérieur
6 = pivoter le tapis droit vers l'intérieur
B: éclairage
C: câble de raccordement pour collecteur
0900-F_QUERFÖRDERBAND_3843
Montage des tapis groupeurs
A
- 55 -
TAPIS GROUPEUR
8
8
10
9
A
278-09-43
B
C
F
Attention!
Ne pas monter sur
le tapis groupeur
démonté. Risque
de basculement!
Attention!
Suite à une modi-
fication du poids,
il convient de
vérifier la pression
de décharge du
groupe de fauche
et, de la régler si
nécessaire.
