bora X Pure Notice D'utilisation Et De Montage page 42

FR
Montage

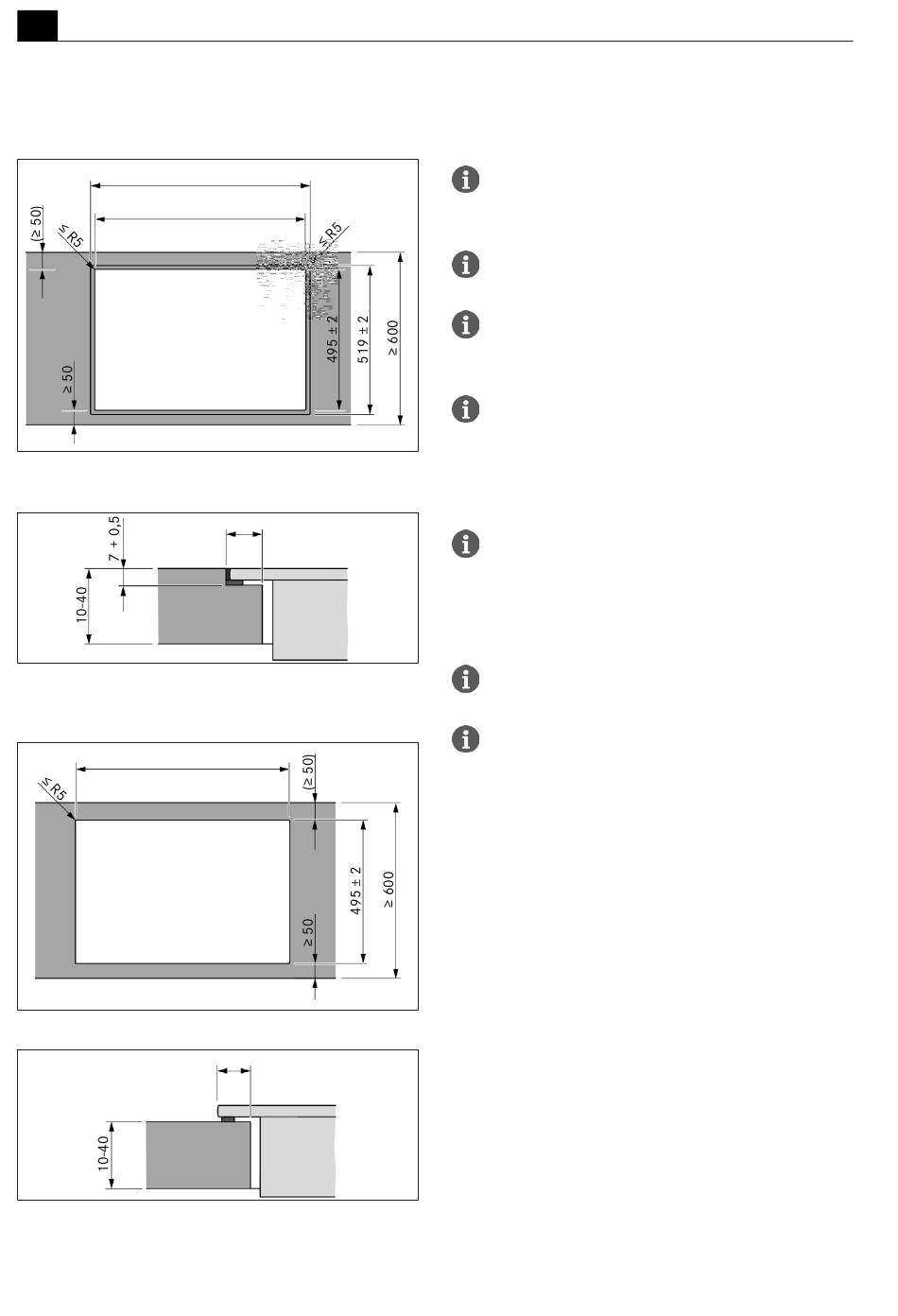

11.5.1 Dimensions de découpe
Montage affleurant X Pure
834 ± 2
810 ± 2
Fig. 11.5 Dimensions de découpe pour montage
affleurant
Dimension de rainure pour montage affleurant
Fig. 11.6
Montage en saillie X Pure
810 ± 2
Dimensions de découpe pour montage en saillie
Fig. 11.7
Cote d'appui pour montage en saillie
Fig. 11.8
42
12
10
11.6 Préparation du meuble de
cuisine variante à évacuation
d'air
La pose du conduit d'évacuation d'air doit être
réalisée en conformité avec la législation locale
en vigueur.
Assurez-vous que l'alimentation en air est
suffisante.
L'évacuation d'air doit être dirigée vers
l'extérieur dans les conduits d'évacuation d'air
correspondants.
La section transversale minimale des canaux
d'évacuation doit être de 176 mm
correspond à un tube rond de 150 mm de
diamètre ou au système de canaux BORA
Ecotube.
En règle générale, le ventilateur intégré offre
une puissance suffisante pour une longueur de
conduite de 6 mètres avec six coudes à 90°,
8 mètres avec quatre coudes à 90° ou
10 mètres avec deux coudes à 90°.
Aucune compatibilité avec les ventilateurs
universels BORA
Les indications d'agencement pour l'installation
des conduits d'évacuation sont disponibles
dans le manuel d'agencement du ventilateur
BORA.
11.6.1 Adaptation du meuble de cuisine
T
La paroi arrière du placard inférieur doit être adaptée
au conduit d'évacuation.
T
Un espace de 120 mm doit être prévu derrière la
paroi du corps pour le conduit d'évacuation.
T
L'installation d'un fond intermédiaire en dessous de
la table de cuisson n'est pas obligatoire.
Adaptation de la paroi arrière du meuble
u
Avant le montage, contrôler sur le placard inférieur
les cotes de montage nécessaires pour l'appareil et
le système de canaux prévu à cet effet.
u
Adaptez, le cas échéant, la position de la paroi
arrière conformément aux cotes de montage
nécessaires.
2
, cela
