3. Introduction au
COMPACT10E
3.1 Fabricant
Piab AB
P.O. Box 146
SE-18212 DANDERYD
SUÈDE
3.1.1 Étiquette d'identification
Chaque unité est identifiée par une étiquette avec
des informations d'identification. Pour toute
communication avec Piab AB ou les centres de
service, reportez-vous toujours aux informations
figurant sur l'étiquette.
3.2 Vue d'ensemble, 1 voie

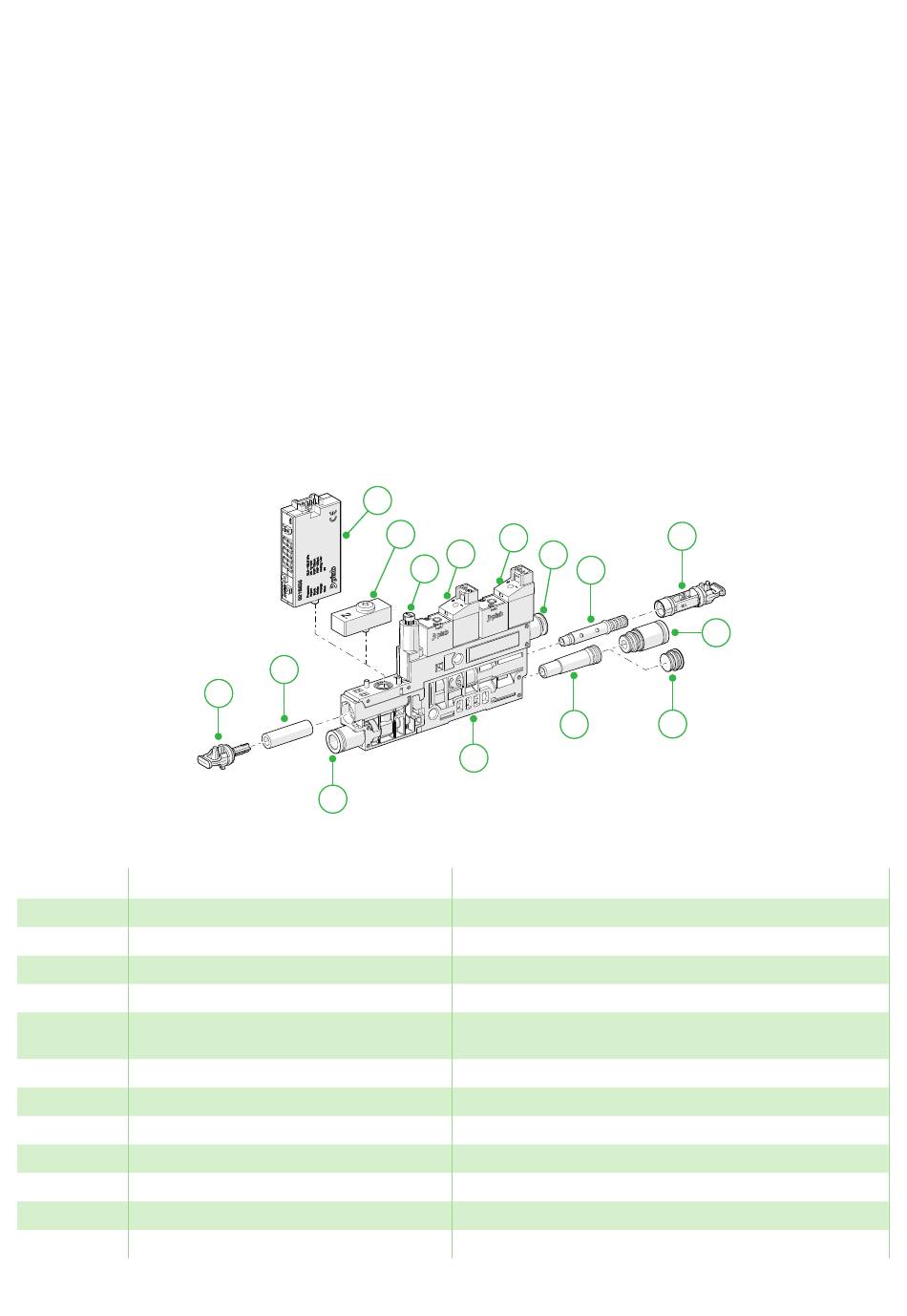

Figure 1 Vue d'ensemble, 1 voie.
Localisation
Description
A
Raccordement air comprimé
B
Raccordement de vide
C1
Raccordement d'échappement central
C2
Échappement
D1+D2
Silencieux (intégré) et fiche
E1+E2
Filtre à vide et support
F1+F2
Cartouche COAX
G
Vanne à vide
H
Vanne de contre-soufflage
I
Vis de contre-soufflage
J1
Vacuostat
J2
Port du vacuostat
Manuel
J1
E1
E2
B
micro et support
®
J2
H
G
A
I
C2
Remarque
-
-
L'échappement est soit C1, soit C2
C1 ou C2
Uniquement lorsqu'il n'y a pas de raccordement
d'échappement central
-
Les options sont Xi et Ti
-
-
-
J1 ou J2
J1 ou J2
COMPACT10E
Introduction au COMPACT10E
F2
F1
C1
D1
D2
