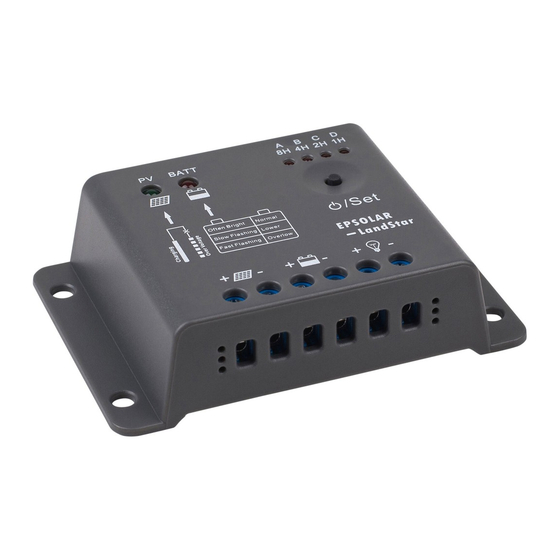

EPSOLAR
LS0512R/LS0524R
Contrôleur régulateur solaire
MANUEL
D'UTILISATION

Publicité

Table des Matières
loading

Manuels Connexes pour Epsolar LS0512R

Sommaire des Matières pour Epsolar LS0512R

  • Page 1 EPSOLAR LS0512R/LS0524R Contrôleur régulateur solaire MANUEL D’UTILISATION...
  • Page 2 Please read this manual carefully before using the product...

  • Page 3: Contrôleur Régulateur Solaire

    LandStar LS0512R/LS0524R Contrôleur régulateur solaire Tension de système nominale LS0512R 12VDC LS0524R 12/24VDC Tension d'entrée maximum de picovolte 50V Courant dérivé de somme nominale/...

  • Page 4: Table Des Matières

    Contenu Information de sûreté importante....... 2 informations générales..........2.1 Vue d'ensemble 3 ........2.2 Caractéristiques du produit......3 instructions d'installation......... 3.1 Montage ............3.2 Câblage ............4 opération..............4.1 L'information de remplissage de batterie. 4.2 Indicateurs LED .......... 4.3 Opération d'arrangement ......5 protections, Troubleshooting et Maintenance ..

  • Page 5: Information De Sûreté Importante

    Information de sûreté importante Suivez ces instructions Ce manuel contient la sûreté, l'installation et les consignes d'utilisation importantes. Les symboles suivants sont employés dans tout ce manuel pour indiquer des conditions potentiellement dangereuses ou pour marquer la sûreté importante l'instructions~ font svp attention en rencontrant ces symboles. WARNING : Indique un état potentiellement dangereux.
  • Page 6 L ' i n f o r m a t i o n d e s û r e t é g é n é r a l e Read toutes les instructions et attentions du manuel avant installation de commencement. il n'y a aucune pièce utile d'utilisateur à...

  • Page 7: Informations Générales 2

    Informations générales 2 2 . 1 V u e d ' e n s e m b l e d e p r o d u i t Merci de choisir le contrôleur léger solaire de série de LandStar qui adopte la technique numérique la plus avancée et fonctionne entièrement automatiquement.
  • Page 8 Le contrôleur est pour le système solaire d'au loin-off-grid, particulièrement dans le système léger solaire, et protège la batterie contre être plus de chargé par le module solaire et plus de décharge par les charges. Le processus de remplissage a été optimisé pour la longue durée de vie de la pile et l'exécution de système améliorée.
  • Page 9 Le schéma 2-1 caractéristiques de LandStar 1 - Indicateur de chargement du statut LED PV Un indicateur de LED qui montre le statut de chargement et aussi indique quand la tension de la batterie est plus haute qu'au-dessus de la tension de débranchement de tension.
  • Page 10 Quatre indicateurs de LED qui montrent le mode et le statut de travail de charge.
  • Page 11 4 - Bouton d'arrangement Placer le mode de travail de charge (en mode manuel utilisé pour charge ON/OFF). 5 - Bornes solaires de module Relier les modules solaires. 6 - Bornes de batterie Relier les batteries. 7 - Charger les bornes Relier les charges.

  • Page 12: Instructions D'installation

    3 instructions d'installation 3 . 1 S u p p o r t x Lisez la section entière avant l’installation x Soyez très soigneux en travaillant avec des batteries. La protection pour les yeux est d'usage. Avoir l'eau doux disponible pour laver et nettoyer n'importe quel contact avec de l'acide de batterie.
  • Page 13 les raccordements de puissance et/ou les fils corrodés peuvent avoir comme conséquence les raccordements résistifs qui fondent l'isolation de fil, brûlent les matériaux environnants, ou même causent le feu. Assurer les raccordements et les colliers serrés d'utilisation aux câbles bloqués et les empêcher de balancer dans des applications mobiles.
  • Page 14 X Select que le système câble selon la densité courant du 3h du matin 2.
  • Page 15 NOTE : En montant le contrôleur, assurer l'air libre par les ailerons de radiateur de contrôleur. Il devrait y avoir au moins 6 pouces (150 millimètres) de dégagement au-dessus et au-dessous du contrôleur à tenir compte du refroidissement. Si monté dans une clôture, la ventilation est fortement WARNING : Risque d'explosion ! Ne jamais installer le contrôleur dans scellé...

  • Page 16: Montage

    150mm(5.9inches) Étape 3 : Marquer les trous Employer un crayon ou un stylo pour marquer les quatre (4) endroits de trou de montage sur la surface de montage. Étape 4 : Trous de foret Enlever les trous de contrôleur et de foret 4mm dans les endroits marqués.
  • Page 17 Fixer le contrôleur en place using les vis de support.

  • Page 18: Câblage

    3 . 2 C â b l a g e NOTE : Un ordre recommandé de raccordement a été donné pour la sûreté maximum pendant l'installation. NOTE : Le contrôleur est un contrôleur moulu positif commun. CAUTION : Ne pas relier les charges à la puissance de montée subite dépassant les estimations du contrôleur.
  • Page 19 graves. Être opération soigneuse en installant le câblage solaire.
  • Page 20 Avant que la batterie soit reliée, s'assurer que la tension de batterie est plus grande que 6V afin de commencer vers le haut le contrôleur. Si le système est 24V, s'assurer que tension de batterie n'est pas moins que 18V. La tension de système peut seulement être automatiquement identifiée quand le contrôleur commencent vers le haut pour la première fois.
  • Page 21 Étape 1 : Câblage L'ordre recommandé de raccordement a été fourni comme Figure3-2 indiqué. Être sûr que la polarité positive et négative est correcte et toutes les bornes sont serrées. Module solaire Le schéma revue de câblage de 3-2 System Étape 2 : Confirmer la puissance dessus Quand la puissance de batterie est appliquée et le contrôleur commence vers le haut, l'indicateur de la batterie LED sera vert.
  • Page 22 veuillez se rapportent à la section 5 pour le dépannage.
  • Page 23 Le schéma mode de 4-1 PWM Charging · Charge en bloc Dans cette étape, la tension de batterie n'a pas encore atteint amplifient la tension et 100% de l'énergie solaire disponible est employé pour charger la batterie. · Charge de poussée Quand la batterie a rechargé...
  • Page 24 · Charge de flotteur Après que la batterie soit entièrement chargée dans l'étape de tension de Boost, le contrôleur ramène la tension de batterie à la tension de Float de point de consigne. Quand la batterie est entièrement rechargée, il n'y aura plus de réactions chimiques et tout le courant de charge transmet dans la chaleur et le gaz actuellement.
  • Page 25 gaz explosifs, ventilation tellement bonne de boîte de batterie est nécessaire.
  • Page 26 NOTE : Dommages aux équipments ! L'égalization peut augmenter la tension de batterie au niveau endommageant aux charges sensibles de C.C. S'assurer que tous chargent des tensions d'entrée permises sont plus grands que la tension de point de consigne de remplissage de égalisation. NOTE : Dommages aux équipments ! Surcharger et la précipitation excessive de gaz peuvent endommager les plats de batterie et...
  • Page 27 d'égalisation demeurent 120mins. Égaliser la charge et la charge de poussée ne sont pas effectuées constamment dans un plein processus de charge pour éviter trop de précipitation de gaz ou surchauffe de la batterie.

  • Page 28: Indicateurs Led

    d e L E D 4 . 2 I n d i c a t e u r s Bouton d'arrangement Le schéma 4-2 indicateurs de LED indicateur de Charging GREEN DESSUS toutes les fois que la lumière du soleil est disponible pour la batterie chargeant, GREEN FAST FLASHING quand batterie au-dessus de tension.
  • Page 29 Charging Status LED indicator Table 4-1 Couleur Indicateur Statut de remplissage Vert Sur le solide Remplissage Batterie au-dessus de Vert Clignotant rapide tension de xBattery indicateur RED SUR quand tension de batterie dans la gamme normale RED SLOWLY FLASHING quand batterie sous la tension RED FAST FLASHING quand batterie au-dessus de décharger Veuillez se référer à...
  • Page 30 Load status LED indicator Table 4-3 courant évalué (Court-Short Circuit), indicateur rouge de 8H~4H~ 2H~1H LED clignotant ensemble. Veuillez se référer à la section 5 pour le dépannage.

  • Page 31: Opération D'arrangement

    Load status LED indicator Table 4-3 Couleur Tube numérique de LED Statut de charge 8H~4H~2H~1H Rouge Clignotant ensemble Surcharge ou court-circuit O p é r a t i o n d ' a r r a n g e m e n t 4 .
  • Page 32 3. Mode d'essai Ce mode est identique que Dusk à Dawn. Mais il n'y a aucune 10 minutes retardent quand le contrôleur identifie la tension commençante. Quand au-dessous de la tension commençante, le contrôleur allumera la charge, si haut, il arrêtera la charge. Le mode d'essai le rend facile de vérifier l'installation de système.
  • Page 33 Mode de Work de mode de travail de charge...
  • Page 34 Crépuscule à Dawn, la charge sera allumée all night...
  • Page 35 Load will be on for 10 hours after 10 minutes delay since sunset...

  • Page 36: Protections, Troubleshooting Et Maintenance

    Protection 5, Troubleshooting et Maintenance 5 . 1 P r o t e c t i o n · Surcharge de charge Si le courant de charge dépasse l'estimation courante de charge maximum, le contrôleur déconnectera la charge. La surcharge doit être éclaircie réappliquent à...
  • Page 37 de décharger. ·Coupures à haute tension Le picovolte est protégé contre les coupures à haute tension. Dans des secteurs enclins de foudre, la suppression externe additionnelle est recommandée.

  • Page 38: Dépannage

    5 . 2 D é p a n n a g e Tableau 5-1 de dépannage Défauts Raisons possibles Dépannage Picovolte Vérifier ce picovolte et LED de remplissage rangée indicateur au loin débranchage batterie pendant les raccordements sont journée où le soleil tombe dessus correct et fortement.
  • Page 39 charges ne au rouge fonctionnant pas. automatiquement une fois entièrement...
  • Page 40 Au-dessus de la Surcharge : Veuillez 8H~4H~2H~1H Indicateur rouge charge réduire la charge et ou court-circuit de LED clignotant appuyer sur le bouton ensemble une fois, le contrôleur reprendra pour travailler après 3s ; Court-circuit : quand premier court- circuit se produit, le contrôleur reprendra automatiquement...
  • Page 41 tension d'entrée du module solaire, la tension d'entrée doit être plus haut que la tension de batterie !

  • Page 42: Entretien

    5 . 3 E n t r e t i e n Les inspections et les tâches d'entretien suivantes sont recommandées au moins deux fois par an pour la meilleure exécution de contrôleur. Check que le contrôleur est solidement monté dans un environnement propre et sec.

  • Page 43: Garantie 6

    Confirm que toutes les bornes n'ont aucune corrosion, isolation a endommagé, à hautes températures ou signe brûlé/décoloré, serrent les vis terminales au couple suggéré. Inspect pour la saleté, insectes et corrosion, et éclaircissent. Check et confirment que le parafoudre est in good condition. Remplacer un neuf à...
  • Page 44 remplacer des tels produits défectueux.

  • Page 46: Caractéristiques Techniques

    7 caractéristiques techniques Tableau de paramètres électrique Description Paramètre LS0512R 12VDC Tension de système nominale 12 /24VDC LS0524R Batterie de maximum. Volt. au contrôleur Courant évalué de batterie Chute de tension de circuit de charge...
  • Page 47 Temperature Compensation Coefficient Table7-3 Description Paramètre Compensation de température -30mV/ć/12V 25ć ref~ Coefficient (TEMPCO) * * La compensation de s'égalisent, amplifient, flotteur et tension de débranchement de basse tension...
  • Page 48 Battery Voltage Parameters (temperature at 25 Table 7-4 ć Paramètres remplissage Arrangement de remplissage de batterie Scellé Au-dessus de la tension de débranchement de tension 16V ; x2/24V Tension de remplissage de limite 15.5 V ; x2/24V Au-dessus de Voltage rebrancher Voltage 15V ;...
  • Page 49 Battery Voltage Parameters (temperature at 25 Table 7-4 ć Amplifier la durée 2 heures...
  • Page 50 -35ćto +80ć La température de stockage Humidité 10%-90% OR Clôture IP30 Tableau de paramètres mécanique LS0512R~LS0524R 7-6 Paramètre mécanique Paramètre Dimension hors-tout 97 (3.82) x66 (2.6) X.25 (0.98) mm/inches 86 (3.39) x 44 (1.73) mm/inches Dimension de support Taille de trou de montage...
