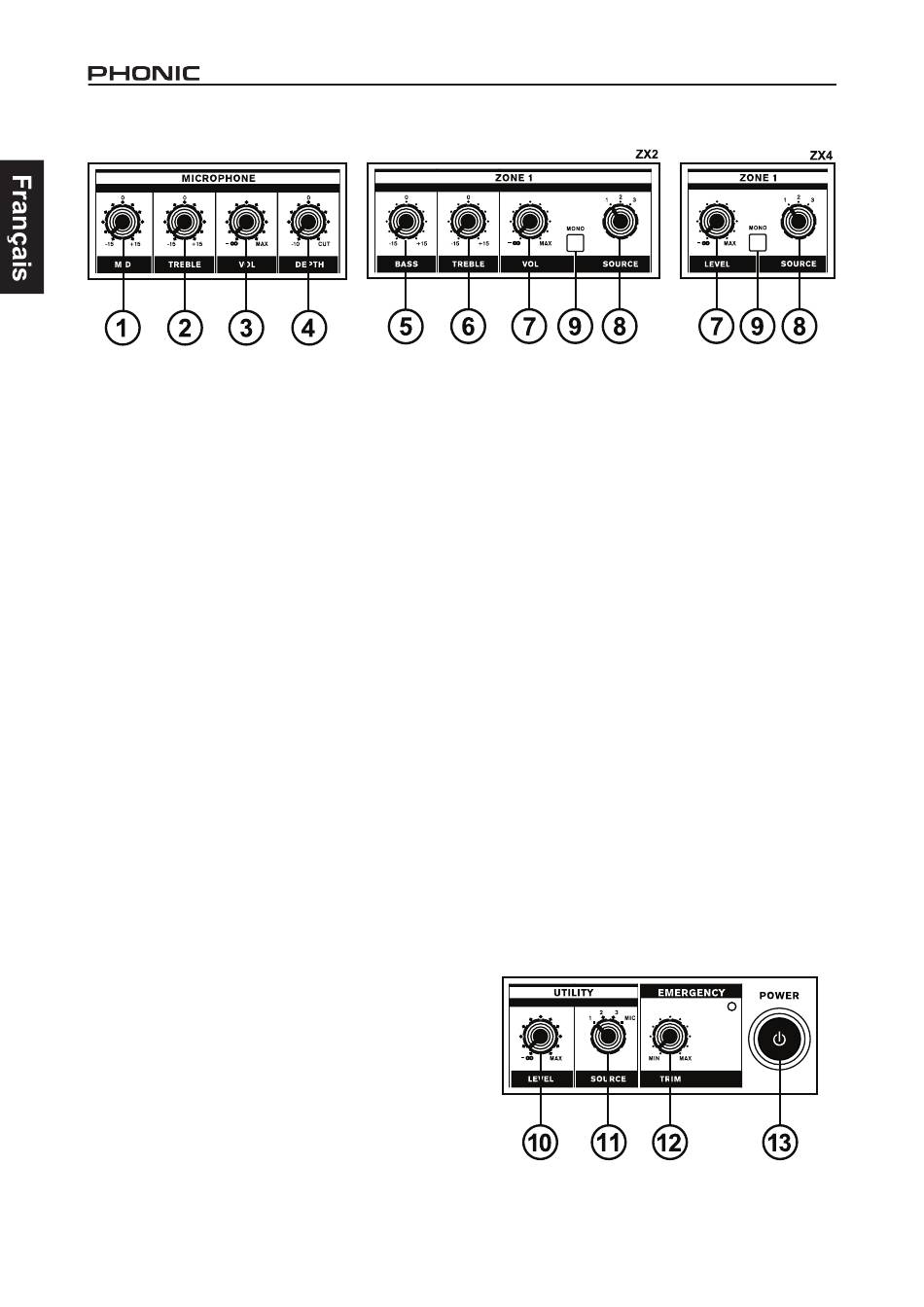

DESCRIPTION DE LA FACE AVANT
1.
Contrôle Mid
Le MID EQ est réglé à 800 Hz avec +/ - 15 dB d'augmentation ou
de coupure disponibles. Tourner ce bouton dans le sens horaire
pour ajouter de l'ampleur au microphone. Tourner ce bouton
dans le sens antihoraire pour réduire les sons excessivement
durs ou de type « téléphonique ».
2.
Contrôle Treble (Haute Fréquence)
La fréquence centrale de contrôle TREBLE est fixée à 8 kHz
avec + / - 15 dB d'augmentation ou de coupure disponibles.
Réglez ce bouton vers la droite pour ajouter de la netteté ou de la
clarté au microphone. Réglez le bouton dans le sens antihoraire
pour réduire les sifflements ou autres interférences.
3.
Contrôle du volume
Ce bouton contrôle le niveau d'entrée du micro symétrique qui
est alimenté à chaque zone (et utility quand MIC est sélectionné).
La plage de sortie est de +15 dB à +55 dB. Tournez le bouton
dans le sens horaire pour augmenter le volume du microphone.
4.
Contrôle de la profondeur
Tourner ce bouton dans le sens horaire pour graduellement
diminuer la sortie de la source de musique de zone et modifier
la profondeur de son pour rendre la sortie du microphone plus
puissante que la source de musique.
5.
Zone de contrôle de graves (Basse Fréquence) (ZX2
seulement)
La zone BASS EQ est fixée à 100 Hz avec + / - 15 dB
d'augmentation ou de coupure. Réglez le bouton de droite pour
ajouter de la chaleur et de la profondeur à la musique. Tournez le
bouton dans le sens antihoraire pour réduire les bruits de scène,
ou pour améliorer un son jugé trop mou.
6.
Zone de contrôle des aigus (Haute Fréquence) (ZX2
seulement)
Fréquence centrale de contrôle de la zone TREBLE est fixé à
10 kHz avec +/ - 15 dB d'augmentation ou de coupure. Réglez
ce bouton dans le sens horaire pour ajouter de la netteté et de
la clarté à la musique. Réglez le bouton dans le sens antihoraire
pour réduire les sifflements ou autres interférences.
7.
Volume de la zone / Contrôle de niveau
Réglez cette commande pour ajuster le niveau de la musique qui
est envoyé à chaque zone. La plage de gain est de - ∞ à +20
dB. Tournez le bouton dans le sens horaire pour augmenter le
volume et dans le sens antihoraire pour diminuer le niveau. Ce
contrôle n'affecte pas le niveau réel de l'entrée de la musique à
la table de mélange, mais plutôt permet de régler le niveau qui
est envoyé à cette zone.
2
8.
Commutateur Source
Ce commutateur vous permet de sélectionner l'une des trois
sources de musique qui doit être envoyée à la sortie de zone.
Une source de signal doit d'abord être reliée à l'entrée de la
source sur le panneau arrière. (Voir la «INPUT SOURCE»
section.)
9.
Bouton Mono
Lorsque la touche MONO est enfoncée, les sorties Droite et
Gauche de la zone sont cumulées en mono.
10. niveau Utility
Ajustez cette commande pour régler le niveau de la musique
ou du microphone qui est envoyé à la zone Utility. La plage de
gain est de -10 dB à +20 dB. Tournez le bouton dans le sens
horaire pour augmenter le niveau de volume. Tournez le bouton
dans le sens antihoraire pour diminuer le volume. Ce contrôle
n'affecte pas le niveau réel de l'entrée de la musique à la table de
mélange. Il ajuste seulement le niveau envoyé à la zone Utility.
11. Bouton Source
Ce commutateur vous permet de choisir parmi l'une des trois
entrées de ligne et une entrée microphone destinées à être
envoyées à la sortie Utility. Une source de signal doit d'abord
être reliée à une entrée sur le panneau arrière. (Voir les sections
«INPUT SOURCE» et «Paging» MICROPHONE.)
12. Coupe d'urgence
La commande TRIM permet de régler le niveau de l'entrée audio
d'urgence. Lorsque le circuit de commande 24V CC est activé
par un périphérique externe la LED rouge s'allume et toutes les
sorties de zone et d'utility sont remplacées par l'entrée audio
d'urgence. Si le circuit de commande 24V CC est activé mais
qu'il n'y a pas d'entrée audio d'urgence, le microphone d'appel
devient la source de l'entrée audio d'urgence.
13. Power Switch
Cet interrupteur met l'appareil sous / hors tension. La LED verte
s'allume lorsque la console est connectée à une alimentation
active de CA et que le bouton Power est mis sur ON.
ZX2
/ ZX4
PLUS V1
PLUS V1
