Pose
Respectez les instructions de montage comprises
dans les instructions de pose de votre chauffage
rayonnant Design WAREMA.
2
1 Tension de service 12 V CC
2 TERRE
3
1
3 TERRE
4 Tension de sortie 0 - 10 V
4

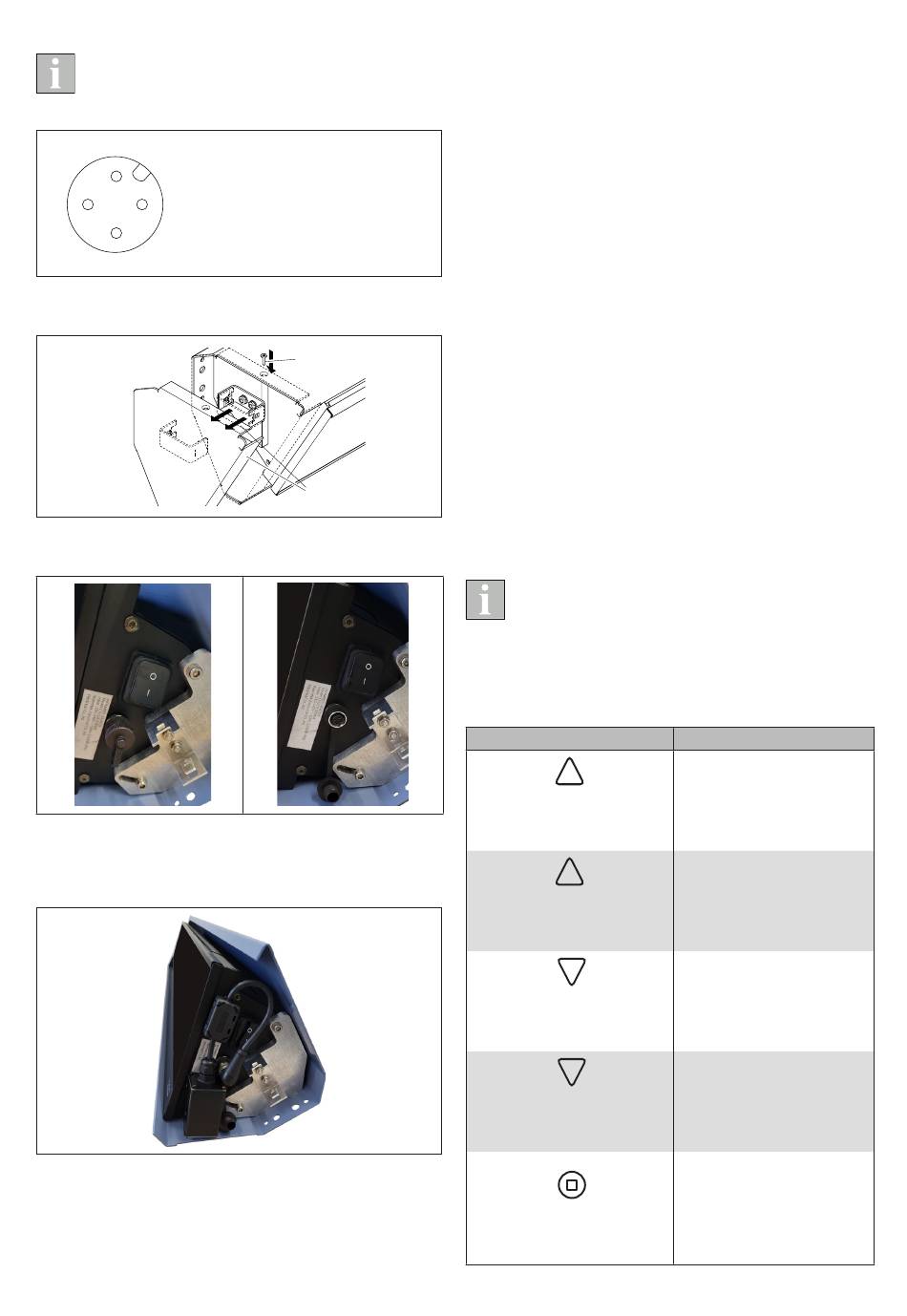

Fig. 2
Affectation des fiches
Fig. 3
Chauffage rayonnant Design WAREMA
Fig. 4
Cache de protection du chauffage rayonnant Design WA-
REMA fermé, cache de protection du chauffage rayon-
nant Design WAREMA ouvert
Fig. 5
Chauffage rayonnant Design WAREMA avec WMS Varia-
teur 0-10 V raccordé
2
Sous réserve de modifications techniques
1
Commande par WMS Télécommande /
WMS Commande murale
Le WMS Variateur 0-10 V modifie la puissance du chauf-
fage rayonnant raccordé en 3 niveaux d'intensité :
ARRÊT = 0 %
2
Niveau 1 = 33 %
Niveau 2 = 66 %
Niveau 3 = 100 %
Touches
Désactivez la tension d'alimentation 230 V CA.
Ouvrez d'abord le caisson latéral du chauffage rayon-
nant
Design WAREMA (Fig. 3) : desserrez
la vis de blocage (1) avec un tournevis approprié et reti-
rez ensuite le cache (2).
Dévissez le cache de protection sur le chauffage rayon-
nant Design WAREMA (Fig. 4).
Enfichez le WMS Variateur 0-10 V dans la prise. Il
convient de veiller à la bonne orientation lors de l'appli-
cation.
Serrez ensuite l'écrou moleté à la main.
Placez le câble comme illustré (Fig. 5) dans une
boucle autour du commutateur.
Replacez le caisson du chauffage rayonnant Design
WAREMA (s'enclenche de manière audible, raccord
rapide).
Reposez finalement la vis de blocage (Fig. 3).
L'activation depuis la mise en veille via une brève
pression de la touche fléchée vers le haut permet
l'activation au niveau d'intensité 1.
L'activation de la tension d'alimentation 230 V CA
et une brève pression de la touche fléchée vers le
haut permet l'activation à pleine puissance.
Appuyer brièvement sur la tou-
che fléchée vers le haut
Appuyer longuement sur la
touche fléchée vers le haut
Appuyer brièvement sur la tou-
che fléchée vers le bas
Appuyer longuement sur la
touche fléchée vers le bas
Appuyer brièvement ou
longuement sur la touche
d'arrêt
Fonction
Activer le produit ou augmen-
ter le niveau d'intensité
Activer le produit à la
puissance maximale
Désactiver le produit ou ré-
duire le niveau d'intensité
Désactiver le produit
Désactiver le produit
