ACCESOIRE POUR BARRE ANTI-PANIQUE
Cette sous-plaque permet de fixer l'électro-poignée art. 40620 – 40621 – 40820 –
40821 aux barres anti-panique VACHETTE modèles 1900 et 6800

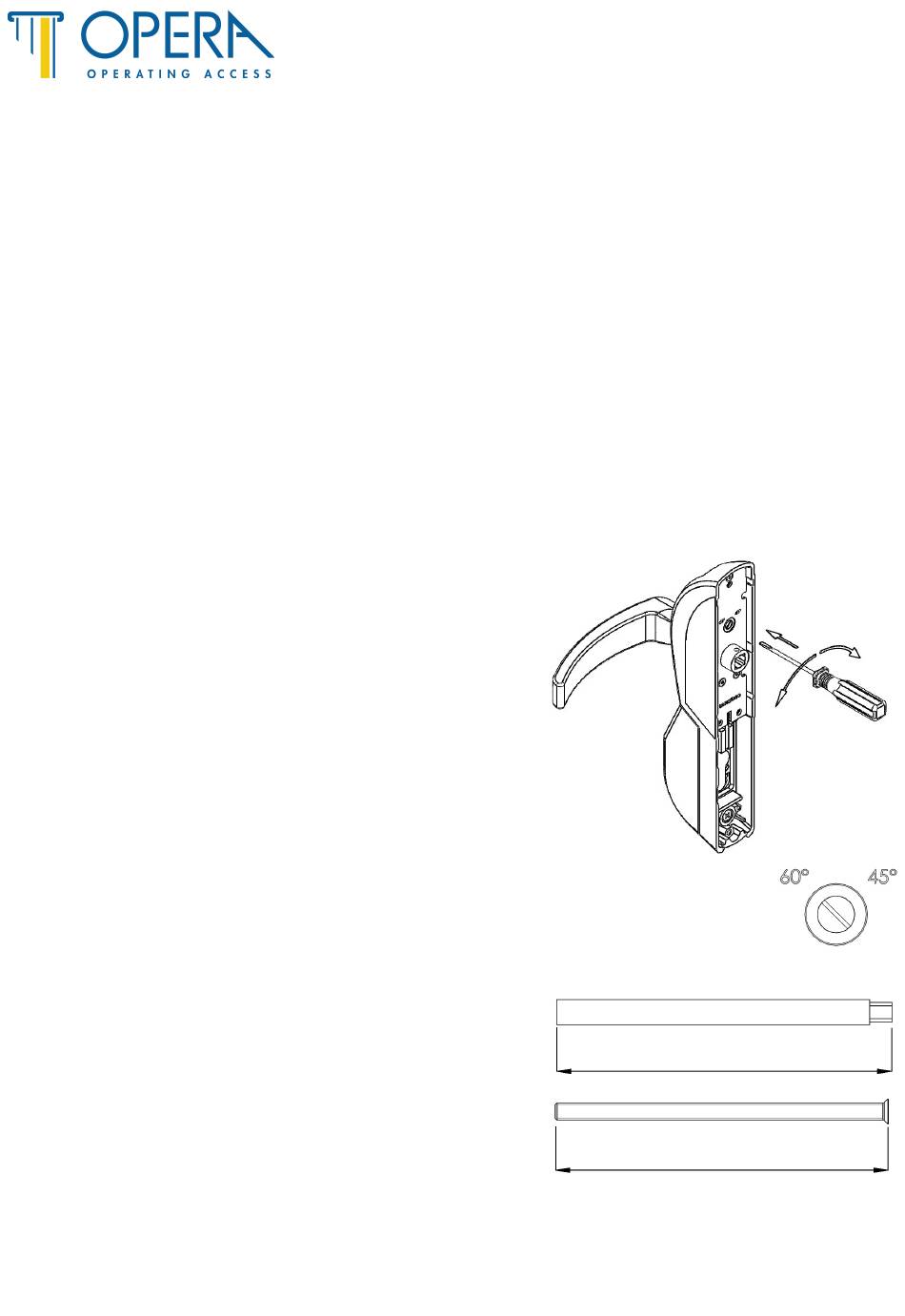

Positionner le sélecteur de rotation à 45° .
•
Pour modifier la sélection, pousser et tourner le
cylindre de sélection avec un tournevis plat
jusqu'aux degrés souhaités (voir image).
Relâcher le cylindre
Raccourcir le carré d'actionnement en dotation
•
et les vis de fixage.
"VACHETTE"
ARTICLE 0042811
COMPATIBILITE
INSTALLATION
L = épaisseur porte + 12mm
L = épaisseur porte - 5mm
Rotation 60°
