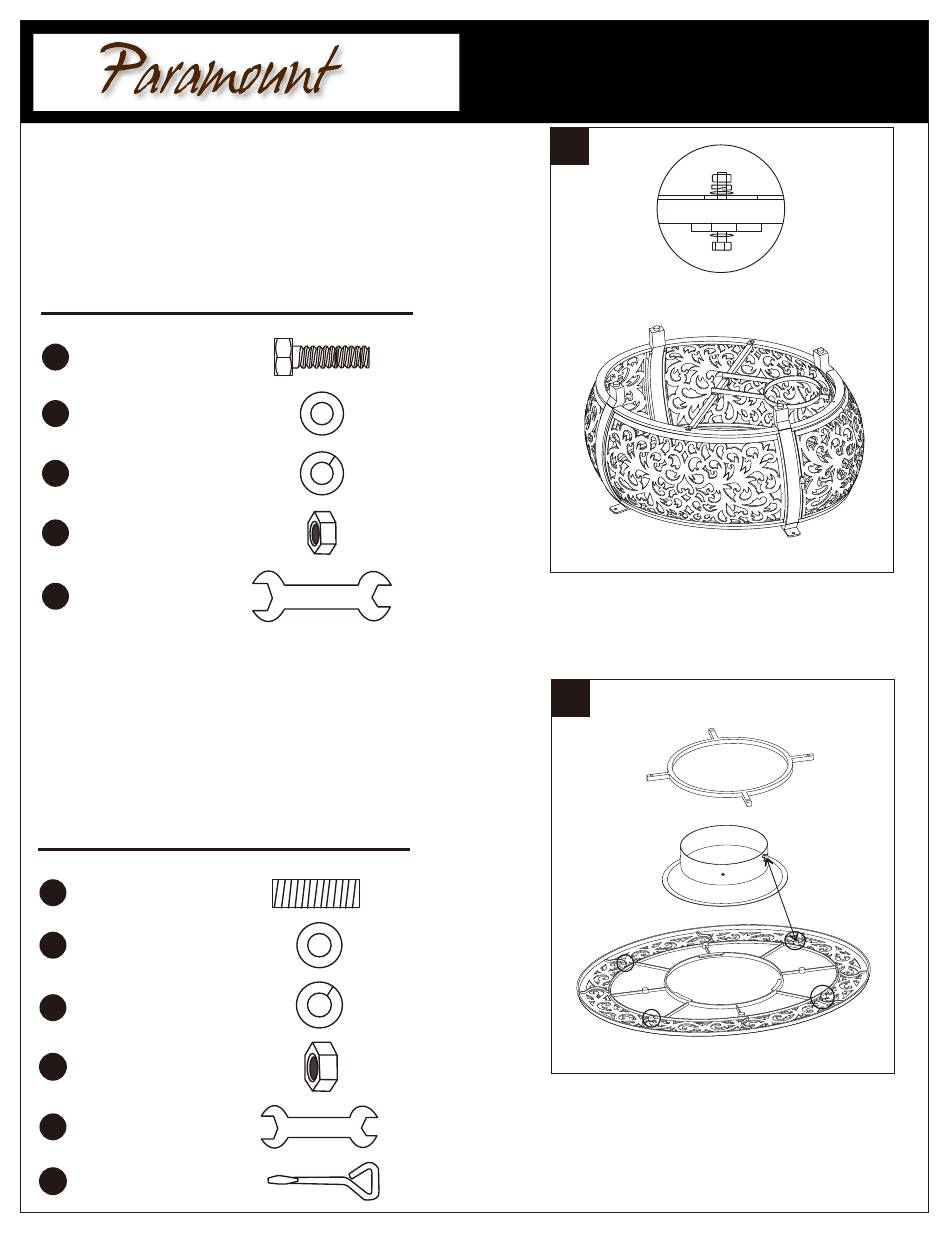

3. Déposer le support du réservoir de gaz 2-G1 sur
le support du réservoir 1. Insérer un boulon (6*30)-M
et une rondelle (M6)-N à travers les trous. Glisser ensuite
une rondelle (M6)-N, une rondelle de ressort (M6)-O
et un écrou (M6)-P sur l'extrémité du boulon et visser
au moyen de la clé – Q.
Quincaillerie utilisée
Boulon (6*30mm)
M
N
Rondelle (M6)
Rondelle de ressort (M6)
O
Écrou (M6)
P
Q
Clé
4. Déposer le dessus de table sur une surface douce et y
déposer le brûleur. Fixer le support du brûleur sous le
dessus de table en insérant un gougeon fileté (8*35mm),
une rondelle (M8)-T, une rondelle de ressort (M8)-U et un
écrou (M8)-V.Visser au moyen de la clé -Q et du
tournevis -W.
Quincaillerie utilisée
Gougeon fileté
S
(8*35mm)
Rondelle (M8)
T
Rondelle de ressort (M8)
U
Écrou (M8)
V
Clé
Q
W
Tournevis
INSTRUCTIONS D'ASSEMBLAGE
3
x1
x2
x1
x1
x2
4
x4
x4
x4
x4
x2
x1
9
