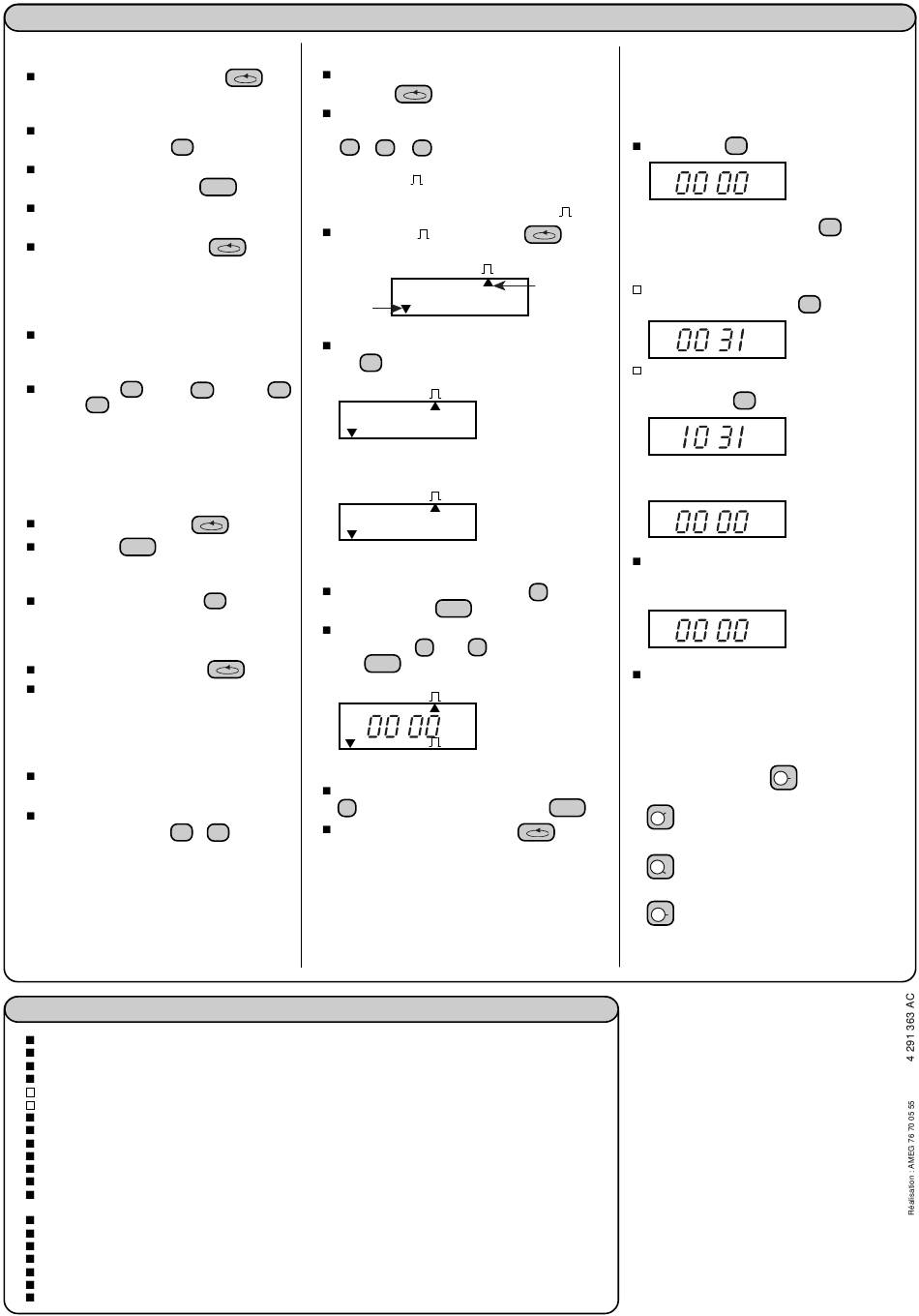

modifiez votre programme
1 - Interrogez votre programme
sélectionnez "?" avec la touche
le nombre de pas de programmes
encore disponibles est indiqué.
choisissez votre canal (ex. C2) choisissez
le jour avec la touche
d .
visualisez les commutations programmées
par appuis successifs puis enter .
la fin de programmation est représentée
par "END".
retour à "auto" par la touche
2 - Provoquez une anticipation de marche,
en position "auto"
anticipez une commutation sur canal 1
et / ou canal 2, et / ou canal 3,
et / ou canal 4.
appuyez sur C1 et / ou C2
et / ou C4 , le programme continuant à
se dérouler normalement jusqu'aux
commutations suivantes.
3 - Dérogation prioritaire sur un
programme
sélectionnez "Prog" avec
appuyez sur enter pour valider (1x) sur
l'écran, ce qui rend prioritaire la
programmation qui suit.
choisissez votre canal : ex. C1
puis continuez votre programmation
comme défini dans le § "Programmer vos
deux canaux"
retour à "auto" par la touche
cette programmation s'efface après
avoir été utilisée.
4 - Effacement partiel d'une commutation
soit en position "?" lecture de programme,
soit en cours de programmation "Prog".
effacer l'ordre erroné ou à supprimer par
l'action simultanée de h + m .
caractéristiques techniques
type 1 BSTU selon EN 60730-2-7
tension d'alimentation : 230-240V a
fréquence : 50-60Hz.
calibre contact de sortie
10A/250V a cos ϕ = 1,
6A/250V a cos ϕ = 0,6.
consommation : 8,5VA.
base de temps : quartz.
mémoire : 128 pas de programme sur 1 canal ou réparti sur les 4 canaux.
temps mini entre 2 commutations : 1 minute.
précision ± 1 seconde / 24 heures sous 20°C.
affichage par cristaux liquides.
réserve de marche : sauvegardé 3 ans par pile au lithium.
(conserve les mémoires et l'heure, mais n'effectue pas les commutations, en cas de coupure de courant).
type de réglage : 1 B STU selon EN 60730
température d'utilisation : –10°C à +45°C
capacité maxi des bornes de raccordement : 6 mm
encombrement : 10 pas de 9 mm.
poids : 0,350 kg.
indice de protection : IP20 selon EN 60529.
protection contre les chocs électriques : classe II selon EN 60335-1.
5 - Effacement total du programme
sélectionnez la position "?" avec
la touche
supprimez la totalité du programme par
l'action simultanée des touches
d + h + m
6 - Impulsion " " prioritaire sur un
programme
(le point 3 est applicable à l'impulsion
sélectionnez " " avec la touche
.
Apparait à l'écran :
ON
ON
clignotant
choisissez votre canal à programmer
ex. C1
1 appui :
et / ou C3
C1
ON
C2
1 2 3 4 5 6 7
2 appuis :
C1
OFF
.
C2
1 2 3 4 5 6 7
choisissez le jour avec la touche d
puis validez par enter .
introduisez l'heure pour la commutation ON ou
OFF, touche h puis m puis validez
par enter .
.
Apparait à l'écran :
C1
:
C2
1 2 3 4 5 6 7
choisissez la durée de la temporisation touche
m (maximum 59s) puis validez par enter .
retour en "auto" avec la touche
2
.
.
)
.
clignotant
ON
ON
1 2 3 4 5 6 7
C3
C4
C3
C4
C3
C4
.
7 - Programmez une dérogation vacances
La dérogation vacances permet une mise sur
"arrêt" du contact pour une période réglable
de 1 à 45 jours, et qui peut être programmé
21 jours à l'avance.
appuyez sur
h
C1
C3
:
C2
C4
maintenez enfoncé la touche
tout le réglage.
Exemple :
réglez votre nombre de jours de vacances
par appuis successifs sur m x 31
C1
C3
:
C2
C4
votre dérogation doit débuter dans 10 jours.
Programmez le nombre de jours par appuis
successifs sur d
x 10
C1
C3
:
C2
C4
la dérogation débutera dans 10 jours
à minuit du même jour
C1
C3
:
C2
C4
annulez votre dérogation vacances :
recommencez la programmation précédente
en affichant :
C1
C3
:
C2
C4
les commutations manuelles permanentes
ON / OFF ont priorité sur la dérogation
vacances.
8 - Provoquez une marche forcée,
ou un arrêt permanent
O
La rotation du switch
affecte le canal
A
I
1 ou 2 ou 3 ou 4.
O
= arrêt permanent
A
I
O
= marche forcée
A
I
O
= retour marche programmée
A
I
En raison de l'évolution des
normes et du matériel, les
Merlin Gerin
caractéristiques et cotes
F-38050 Grenoble cedex 9
d'encombrement données ne
tel 76 57 60 60
nous engagent qu'après
telex : merge 320 842 F
confirmation par nos services
