NOTICE TECHNIQUE

SUN PROTECT SPr03 – Modèle adossée 4x3m et 3mx3m - C1

Vous avez acheté un produit AXIUM Solutions Aluminium et nous vous en remercions

Lisez attentivement les recommandations d'installation, de montage et d'entretien.

(A conserver pour consultation ultérieure)

Montage et pose de pergola bioclimatique adossée

VERSION C

(Pergola adossée 2 poteaux, 1 module)

Version 1 du 08/05/20

- 1 -

Sommaire des Matières pour Axium SPr03

Page 1 NOTICE TECHNIQUE SUN PROTECT SPr03 – Modèle adossée 4x3m et 3mx3m - C1 Vous avez acheté un produit AXIUM Solutions Aluminium et nous vous en remercions Lisez attentivement les recommandations d’installation, de montage et d’entretien. (A conserver pour consultation ultérieure) Montage et pose de pergola bioclimatique adossée...
Page 2 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 1. SOMMAIRE SOMMAIRE ..................................... 2 INFORMATIONS SUR LE FABRICANT ............................3 RECOMMANDATIONS GENERALES D’INSTALLATION ....................... 4 SECURITE ....................................... 5 FIXATION DE LA PERGOLA ................................ 6 5.1. Version 4m x 3m : ....................................7 5.2. Version 3m x 3m : ....................................7 NOMENCLATURE DE LA PERGOLA ............................
Page 3 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 2. INFORMATIONS SUR LE FABRICANT Fabricant du produit : AXIUM Solutions Aluminium 21 rue Boudeville ZI Thibaud 31100 TOULOUSE SIRET : 753 488 774 Tel : 05 61 16 32 90 Fax : 05 61 16 32 99 www.axium-aluminium.fr...
Page 4 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 3. RECOMMANDATIONS GENERALES D’INSTALLATION L’installation d’une pergola bioclimatique doit être adaptée à son environnement. Cet aménagement extérieur est soumis à des contraintes extérieures qu’il convient d’apprécier pour valider son implantation. Lieu d’implantation : Caractéristiques mécaniques : Charge de neige : 60 kg/m2 Résistance au vent : 120km/h...
Page 5 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 4. SECURITE ATTENTION : Nos pergolas sont motorisées, et nécessitent une installation conforme à la norme NFC 15-100. Pour votre sécurité, avant toute opération d’installation et de branchement, assurez-vous que le courant soit bien coupé.
Page 6 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 5. FIXATION DE LA PERGOLA AVANT DE DEBUTER LA POSE : Vérifier le contenu des colis reçu si un élément vous interpelle ou serait manquant pendant cette vérification, contacter notre service technique au plus vite (ne pas ! monter la structure si des éléments sont défectueux.) ATTENTION : Lire complètement les indications ci dessous avant de commencer à...
Page 7 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 5.1. Version 4m x 3m : 4 éléments de fixation diamètre 10mm sont à prévoir au centre de chaque poteau (poteau de section 100x100mm). ATTENTION à l’orientation des lames souhaitée : les lames sont dans le sens de la cote de 3 mètres.

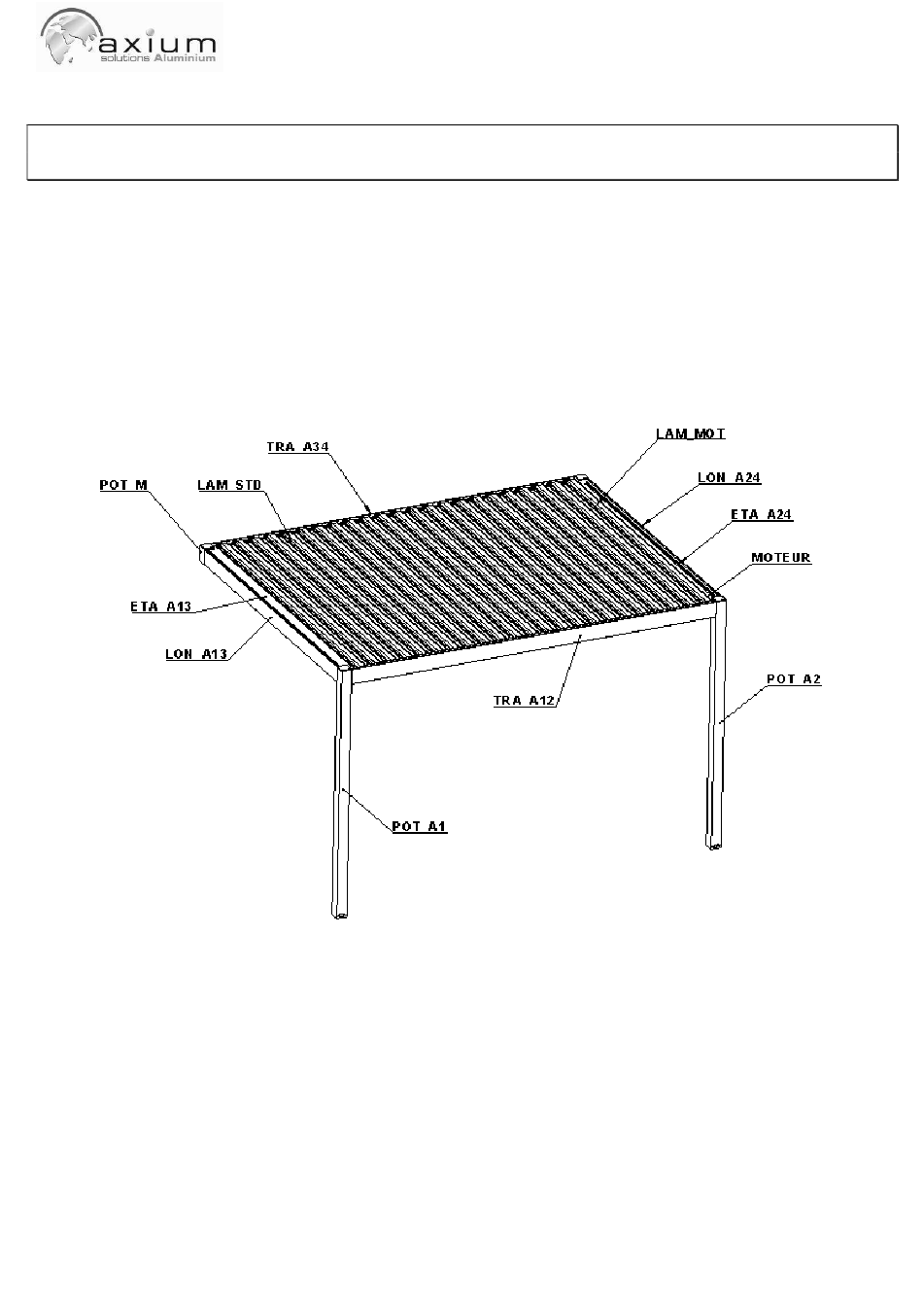

Page 8 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 6. NOMENCLATURE DE LA PERGOLA 6.1. Vue d’ensemble de la pergola Version 1 du 08/05/20 - 8 -...
Page 9 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 6.2. Liste des accessoires : Vis CBLX ST5.5x Connecteur grise Hirshman Platine Fixation Boitier moteur Vis STHC M8x35 Adaptateur moteur Vis H ST4.8x38 Moteur Somfy Rondelle striée Récepteur Ecrou M8 Courroie Vis CBLX M5x12...
Page 10 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ PREMONTAGE DES SOUS ENSEMBLES 7.1. Pré-montage des traverses ATTENTION : Ne pas commencer à monter sans avoir terminer la lecture de cette section La fixation de toutes les traverses est assurée par des embouts extérieurs (EMB-EXT) et des embouts carrés (EMB-CAR) équipés chacun d’une vis STHC-M8X35 montées jusqu’au fond du taraudage.
Page 11 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 5. Terminer l’extrémité de la traverse avec un EMB-EXT SUP-LAM TRI-BRT Orienter le perçage dans la demi-lune vers l’intérieur de la traverse Ne pas monter de SUP-LAM sur le 1 ni sur le dernier perçage : EMB-EXT à...
Page 12 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ TRI-BRT montée avec les EMB-EXT TRI-BRT montée avec les SUP-LAM TRA-A12 TRA-A34 6. Monter une vis STHC-M8X35 dans le taraudage de chaque embout extérieur (EMB-EXT) et chaque embout carré (EMB-CAR) ATTENTION : la vis STHC-M8X35 doit être orientée vers l’intérieur de la traverse ! 7.
Page 13 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 8. Verrouiller tous les SUP-LAM en serrant toutes les vis STHC-M5x10 (x60 ou 84), à l’aide de la clé allen 2.5mm. 2 vis par SUP-LAM à serrer. 9. Monter une vis H-ST4.8X38 de chaque côté des traverses TRA_A12 TRA_A34 (voir visuel page précédente) en laissant un dépassement de 10mm environ.
Page 14 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 7.2. Pré-montage des longerons LON_A24 7.2.1. Longeron LON_A24 • Monter EMB-CAR+VIS STHC M8X35 avec 2 vis CBLX-M6x16 de chaque coté du longeron. ATTENTION : vis STHC-M8X35 orientée vers l’intérieur du longeron. EMB-LON • Monter une vis H-ST4.8X38 de chaque coté du longeron en laissant un dépassement de 10mm environ.
Page 15 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • Faire passer le fil d’alimentation électrique du moteur (non fourni) et raccorder avec l’embout étanche Hirschman Fourni. Ce fil d’alimentation pourra ainsi être introduit dabs le poteau lors de l’assemblage de la structure. Prévoir d’ores et déjà...
Page 16 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 7.2.2. Longeron LON_A13 Pour le longeron LON_A13, la procédure est la même à part qu’il ne faut pas monter FIX-MOT et FIX-REC. Le capot d’étanchéité à monter est le ETA-A13. Ce capot ETA-A13 est à monter à l’envers : 7.3 Pré-montage de la lame moteur (LAM-MOT)
Page 17 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 8. MONTAGE DE LA STRUCTURE Détail du montage de la structure. Le montage consiste à assembler dans un premier temps la traverse côté mur, ainsi que les 2 poteaux raccourcis POT_M : • Monter à plat les 2 POT_M sur la TRA_A34.
Page 18 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ Exemple LON_A13 et POT_A1 : • Positionner un de ces 2 éléments en L en situation pour tracer la position de la traverse sur le mur : Cela permet de prendre la hauteur exacte de l’ancrage du poteau. Vérifier les 2 côtés opposés, et tracer la pergola sur la position la plus haute.
Page 19 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • ETAPE1 : Fixer la traverse TRA_A34 et ces 2 POT_M sur le mur (6 perçages) • ETAPE 2 : Assembler le longeron LON_A13 et son poteau POT_A1 sur la traverse murale • ETAPE 3 : Assmebler le longeron LON_A24 et son poteau POT_A2 sur la traverse murale •...
Page 20 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ FIXATION DE LA STRUCTURE : Une fois cette partie assemblée, vérifier les équerrages, les niveaux, les verticalités des poteaux et tracer la position au sol des poteaux. Glisser la pergola légèrement pour permettre le perçage central des poteaux Percer et fixer les U_FIX au sol.
Page 21 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 9. MONTAGE DES LAMES ET DU MOTEUR • Fixer l’accouplement ACO-MOT sur le guidage moteur GUI-MOT • Fixer le guidage moteur (GUI-MOT) et l’accouplement sur le haut du POT_MOT avec 4 vis CBLX M5x12 •...
Page 22 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • De l’autre coté de la LAM_MOT insérer une bague à collerette (BAG_COL) et une bague lisse (BAG_LIS) dans l’alésage de la lame puis un AXE_LAM. Positionner la goupille de l’AXE_LAM dans le 1 perçage de la TRA_34.
Page 23 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • De la même manière que précédemment fixer une lame le plus près du LON_13 dans le même sens que la LAM_MOT ainsi qu’une lame vers le milieu de la structure. Visuel version autoportée •...
Page 24 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • Une fois la tringle en place positionner le reste des lames LAM_STD dans les SUP_LAM restant les raccorder à la tringle. Visuel version autoportée : Version 1 du 08/05/20 - 24 -...
Page 25 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ MONTAGE DE LA MOTORISATION • Orienter les lames en position fermée • Glisser le moteur Somfy MOT-SOM, dans le support FIX-MOT • Si besoin, légèrement orienter les lames pour insérer le moteur dans son accouplement...
Page 26 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • Fixer le moteur Somfy avec 3 vis FHC M6x8 • Tendre la courroie par-dessous, à l’aide du tendeur : C’est un galet excentrique, sa position permet de tendre la courroie. Pour tendre davantage, 3 positions sont possibles.
Page 27 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ • Le passage de cable électrique se fait par l’orifice prévu. • La fixation du module récepteur Somfy est réalisée avec les colliers plastique et leurs support plastique, fixés à l’aide de vis CHC M5x20 ATTENTION : La mise en rotation des lames avec le moteur peut présenter des risques de coincement et d’écrasement.
Page 28 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ UTILISATION TELECOMMANDE Rotation des lames dans un sens. Course complète Rotation des lames dans le sens opposé. Course complète. Position favorite ou arrêt en position. Lors de la rotation des lames, un appui bref permet de stopper le mouvement.
Page 29 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ MOTEUR SOMFY J4 WT Protect - IO Homecontrol Qu’est ce que io-homecontrol ? La motorisation de votre pergola SOMFY J4 IO utilise io-homecontrol® , le nouveau protocole de communication qui permet à tous les équipements de confort et de sécurité de communiquer entre eux et d’être pilotés par un seul et même point de commande et permet d’accompagner l’évolution de vos besoins.
Page 30 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ Les moteurs SOMFY J4 IO doivent être raccordés conformément aux schémas de connexion, et branchés selon les normes électriques en vigueur. Raccorder la motorisation à un disjoncteur différentiel 30mA, sur un circuit séparé, et à un disjoncteur divisionnaire de 10A.
Page 31 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 12.2. Appairer la télécommande La télécommande est appairée en usine. Les fins de course du moteur sont réglées en usine. Pour l’appairage d’une télécommande dans le cas d’un disfonctionnement, suivre la procédure suivante: 1- Alimenter la motorisation 2- Appuyer en même temps sur les touches Montée et Descente.
Page 32 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 4- Valider la course linéaire Appuyer sur la touche Montée et Descente du point de commande pendant 5s. Les lames effectuent un bref mouvement. Appuyer brièvement et en même temps sur les touches Montée et Descente du point de commande.
Page 33 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ 12.3. Régler les fins de courses La fin de course ne peut être réglée, elle est paramétrée en usine par nos services. Si besoin, contactez notre équipe technique. 12.4. Utilisation de la télécommande Pour utiliser la position favorite «my» : Positionner les lames dans l’orientation souhaitée.
Page 34 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ FINITIONS 13.1. Mise en place des bouchons de poteaux Mettre en place les 4 bouchons BOU-POT, en les emboitant : 13.2. Réalisation des cordons d’étanchéité Au-dessus de la pergola, et au niveau de chaque extrémité d’étanchéité ETA_A24 et ETA_A13, réalisé les cordons de silicone suivant (cartouche de silicone gris fournie).
Page 35 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ Sous les traverses, à la jonction des poteaux, réaliser un cordon d’étanchéité : 13.3. Mise en placer des bouchons de finition Ø25 Sur la traverse arrière TRA_A34, 6 bouchons BOU_D25 sont à positionner : Sur le longeron moteur LON_A24, 3 bouchons BOU_D25, sont à...
Page 36 • Ne pas mouiller le moteur, bien étancher son capot et vérifier son état tous les ans • Sans l’avis d’un technicien AXIUM Solutions Aluminium, n’utilisez pas la pergola si une réparation ou un réglage est nécessaire. • Ne jamais ouvrir le moteur électrique (annulation de la garantie).
Page 37 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ GARANTIE DEFINITIONS : On entend par : OUVRAGES : les éléments de barrière de piscine pré-usinés ou tout- montés en aluminium. OUVRAGES STANDARD : les OUVRAGES référencés dans le tarif correspondant en vigueur au jour de la commande OUVRAGES PERSONNALISES : les OUVRAGES qui ne sont pas référencés dans le tarif correspondant en vigueur au...
Page 38 Pergola bioclimatique AXIUM Solutions Aluminium ___________________________________________________________________________________________________________ Pour bénéficier de la garantie votre pergola doit : - Etre posé selon la notice - Etre entretenu régulièrement selon les recommandations - Etre utilisé normalement et sans avoir subi de modifications Facteurs d’exclusion de la garantie : - Le non-respect des conditions citées listés dans la notice...
