PRO.SIS.TEL. PST-30VF Instructions De Montage

Instructions de montage :
Après avoir déballé l'antenne, vous trouverez les tubes de l'antenne dans les tubes inférieurs
principaux Od 40mm pré assemblés déjà de façon télescopique, en suivant l'étape du diamètre vers le
bas.
En l'inclinant vers le bas, on fait en sorte que toutes les têtes de tubes sortent du tube principal.
La fixation des éléments se fait en insérant le boulon du côté du trou le plus large, de manière à ce
que la tête cylindrique du boulon passe à fond, s'assoie et repose sur le tube intérieur.

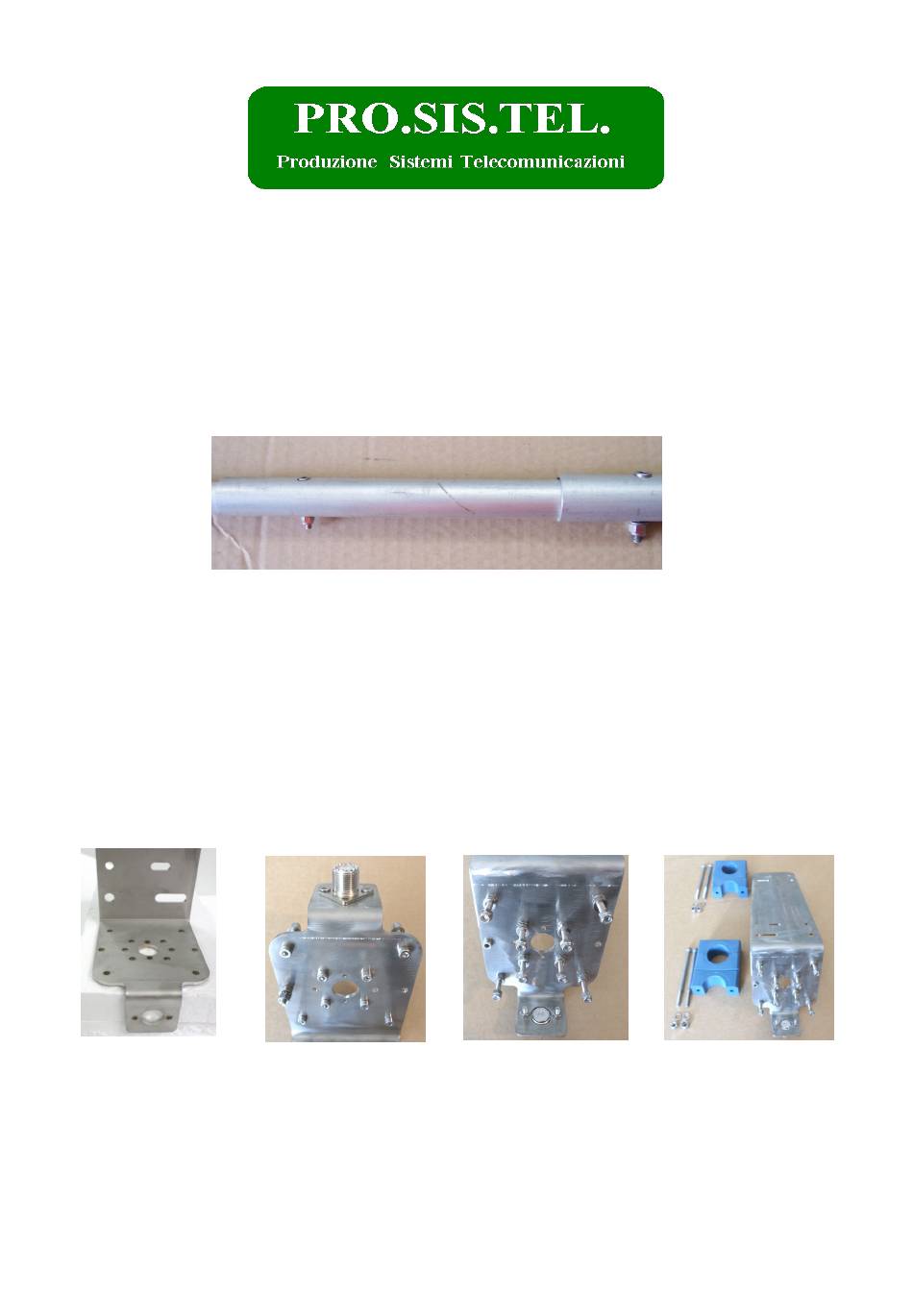

Assembler les joints des tubes télescopiques comme sur l'image ci-dessous.
Lubrifiez légèrement le filetage de tous les boulons avant de les installer (le SS a tendance à se clouer
très facilement).
Serrez l'écrou. Veillez à ce que toutes les têtes de boulons soient du même côté.
De la même manière, extraire et connecter toutes les sections, inférieures au plus grand diamètre qui
doit être assemblé avant sur la base de l'antenne et ensuite procéder à l'assemblage final.
Certaines sections du tube et de l'embout sont percées de plusieurs trous qui permettent d'effectuer un
réglage fin. Un élément plus long abaisse la fréquence, un élément plus court augmente la fréquence.
Après avoir terminé l'assemblage du radiateur, il faut procéder à l'assemblage de la base qui
présente toute une série de trous, qui doivent être équipés et préparés en suivant la séquence des
images.
Installer les 4 boulons 4x25MA (pour les radiaux à fil) dans les trous en forme de X (les boulons
intérieurs ne sont utilisés que dans la version des radiaux pleins). Sur l'un d'entre eux sera placée
une extrémité de la borne de l'œillet de l'étrangleur RF. La séquence d'assemblage correcte pour
tous les boulons est la suivante : boulon, rondelle dentelée, écrou normal, deux rondelles plates et
écrou autobloquant.
Bloquer tous les boulons de serrage avec un écrou normal. Les extrémités radiales des fils seront
placées sur ces boulons.
Poursuivez l'assemblage avec les deux isolateurs dans lesquels sont placées la section de tube la
plus large et la section de tube la plus basse. Laissez les boulons desserrés afin de pouvoir déplacer
facilement le tube dans sa position finale, le côté inférieur dépassant d'environ 2 cm de l'isolateur
inférieur. Installez à l'extrémité du tube un boulon 4x15MA et bloquez-le, insérez une rondelle
Antenne monobande HF verticale PST-30VF
