34
MANUEL DE L'UTILISATEUR DU MULTIMÈTRE D1M 15

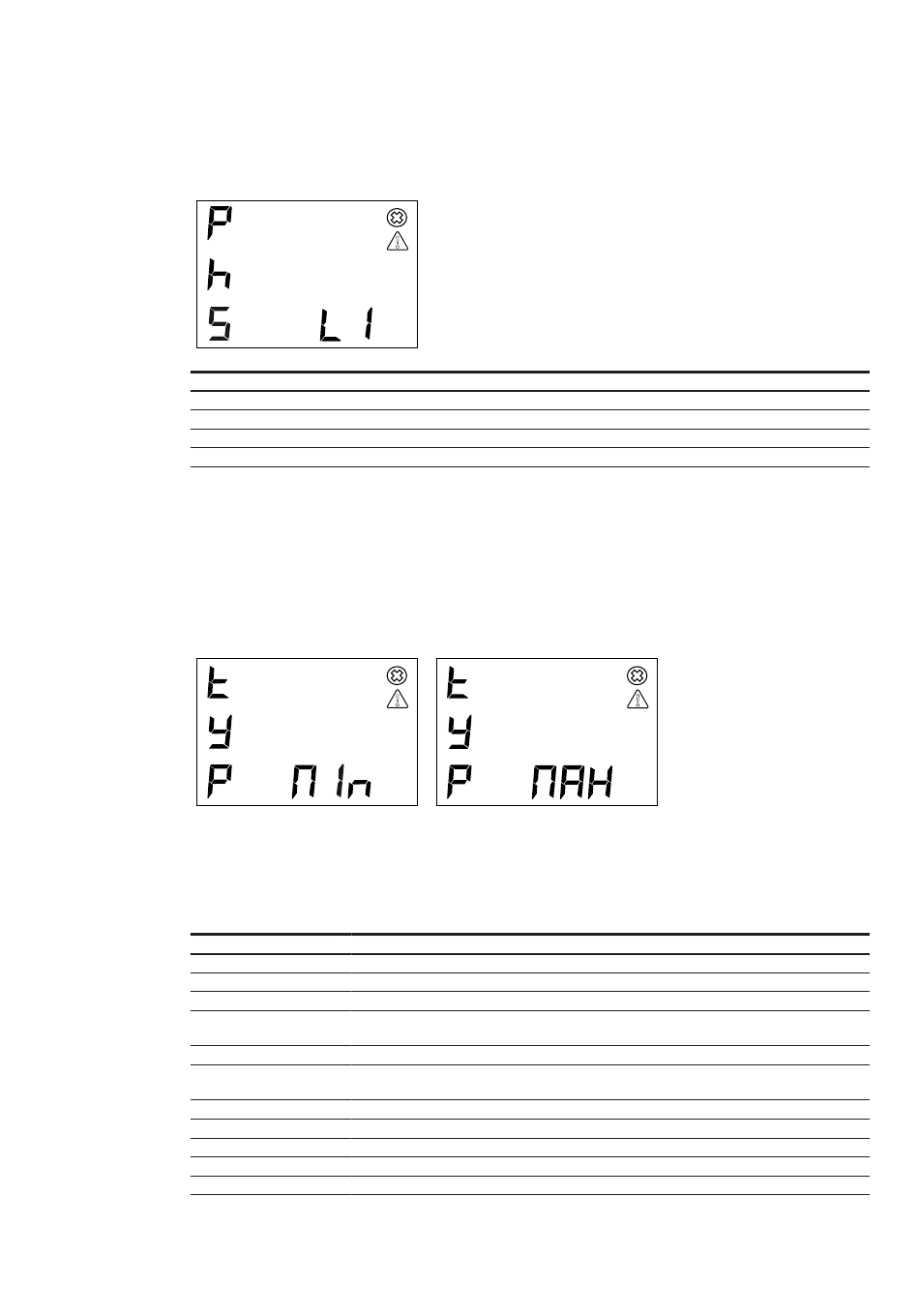

PHASE
Lorsqu'une variable est sélectionnée, une phase spécifique de la variable doit être sélectionnée.
CFG>ALM>PHS
Phase
L1
L2
L3
TOT
Différentes variables contiennent différentes phases, de sorte que la sélection de phase dépende de la
variable sélectionnée.
TYPE
TYPE inclut MAX (événement croisé) et MIN (événement croisé).
CFG>ALM>TYP
SETPOINT
Le SETPOINT comprend la valeur numérique et l'amplitude. Différentes variables correspondent à
différents seuils, amplitudes et unités, et vous devez sélectionner des variables avant de définir le
SETPOINT.
Variable
Puissance active
Puissance active totale 0-9999 MW
Puissance réactive
Puissance réactive
totale
Puissance apparente
Puissance apparente
totale
Facteur de puissance
Courant
Tension de phase
Tension de ligne
Fréquence
Remarques : La limite supérieure de chaque point de consigne est calculée sur la base des valeurs
maximales de CT et VT primaire et augmente la redondance de 20 %, sauf pour certaines variables
particulières.
Description
Phase 1
Phase 2
Phase 3
Phase totale (lorsque PT/QT/ST/PFT est sélectionné variable)
Plage de valeurs
0-9999 MW
0-9999 MVar
0-9999 MVar
0-9999 MVA
0-9999 MVA
0,000-0,999
0,000 - (50*120 %) kA
0,000 - (750*120 %) kV
0,000-(750*√3*120 %) kV
0-70 Hz
