Raccordement au réseau électrique
L'appareil est conçu pour être raccordé au réseau électrique avec les paramètres spécifiés dans le tableau des
données techniques. Le raccordement doit être effectué à l'aide de conducteurs (câbles, fils) durables, isolés et
résistants à la chaleur. L'entrée d'alimentation externe doit être équipée d'un disjoncteur automatique intégré au
câblage fixe pour ouvrir le circuit en cas de surcharge ou de court-circuit. La position du disjoncteur externe doit
garantir un accès libre pour une mise hors tension rapide de l'appareil. Le courant de déclenchement du disjoncteur
automatique doit dépasser la consommation de courant maximale de l'appareil (se reporter à la section « Données
techniques » ou à l'étiquette de l'appareil). Il est recommandé de sélectionner le courant nominal du disjoncteur dans
la série standard, en fonction du courant maximal de l'appareil raccordé.
Le disjoncteur n'est pas inclus dans le kit de livraison.
La valeur de la section des conducteurs est indicative. Le choix de la section réelle du fil doit être basé sur le type
de fil, son chauffage maximal autorisé, son isolation, sa longueur et sa méthode d'installation. Pour connecter
l'alimentation et les périphériques externes, dévissez les vis du couvercle de l'unité de commande et retirez le

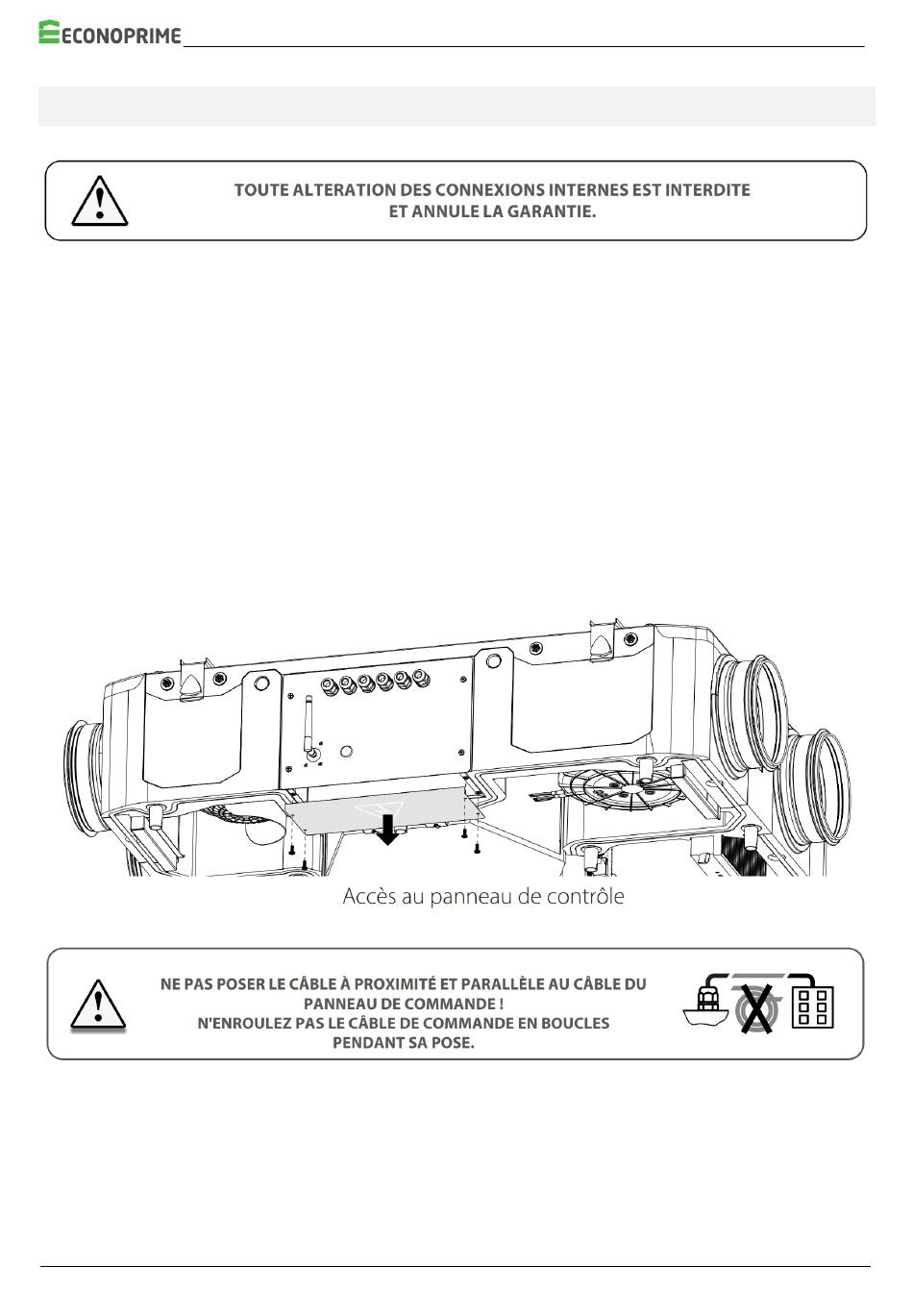

couvercle, comme indiqué sur la figure. Faites passer le câble d'alimentation, les câbles de connexion du panneau
de commande et les autres câbles à travers les presse-étoupes de l'unité de commande et connectez-les
conformément au schéma de câblage.
