Cher client,
Nous vous remercions d'avoir fait l'acquisition de ce testeur de batterie qui vous permettra de vérifier l'état de
santé de vos batteries. Nous sommes convaincus que ses performances vous donneront entière satisfaction.
Afin de l'utiliser dans les meilleures conditions, nous vous recommandons vivement de lire attentivement les
instructions qui suivent.
Vielen Dank, daß Sie sich für den Akku-Tester aus dem Hause T2M entschieden haben.
Der Smart Guard ist das ideale Zubehör zur Pflege Ihrer LiPo Akkus!
Dieses Gerät wird Ihnen die Möglichkeit bieten, die aktuelle Kapazität Ihres Akkus zu überprüfen. Wir sind
davon überzeugt, daß Sie der Smart Guard zufriedenstellen wird.
Bitte lesen Sie diese Anleitung sorgfältig durch, damit Sie mit den Funktionen und Sicherheitshinweisen ver-
traut werden.

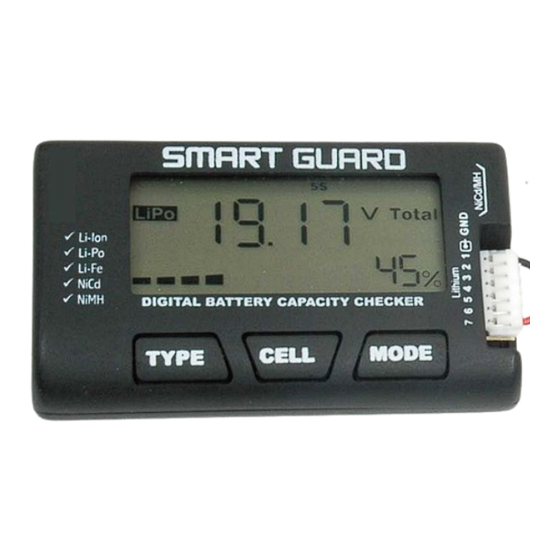

TESTEUR DE BATTERIE
1. Type de batterie :
2. Nombre d'éléments :
3. Ecran LCD : Données lisibles : Tension de batterie de chaque cellule, Tension totale de la batterie, Tension
de la cellule la plus basse, Tension de la cellule la plus élevée, Différence de tension entre la cellule la plus éle-
vée et la plus basse, Pourcentage de capacité actuelle de la batterie.
AKKU TESTER
1. Akkutypen:
2. Zellenanzahl:
3. LCD Display: lesbare Angaben: individuelle Zellenspannung, Hauptspannung des Akkus, die Zelle mit der
minimalen und maximalen Spannung, den Spannungsunterschied zwischen der Zelle mit der minimalen und
maximalen Spannung, die aktuelle Kapazität des Akkus.
MANUEL D'INSTRUCTION
BEDIENUNGSANLEITUNG
Ni-Cd, Ni-Mh, Li-Po, LiFe et LiIon
Ni-Cd, Ni-Mh : de 4 à 7 éléments
Li-Po, LiFe et LiIon : 2 à 7 éléments
NiCd, NiMh, LiPo, LiFe und LiIon
NiCd, NiMh: 4 bis 7 Zellen
LiPo, LiFe und LiIon: 2 bis 7 Zellen
SMART GUARD
- 1 -
T1228
Connecter une batterie de type
Ni-Cd ou Ni-Mh
Schließen Sie einen Akku vom Typ
NiCd oder NiMh an.
Connecter une batterie de type
Li-Po, LiFe et LiIon (respecter la
polarité)
Schließen Sie einen Akku vom
Typ LiPo, LiFe und LiIon an
(achten Sie auf die Polarität)
Publicité
Sommaire des Matières pour T2M RACING DIVISION SMART GUARD
- Page 1 Afin de l’utiliser dans les meilleures conditions, nous vous recommandons vivement de lire attentivement les instructions qui suivent. Vielen Dank, daß Sie sich für den Akku-Tester aus dem Hause T2M entschieden haben. Der Smart Guard ist das ideale Zubehör zur Pflege Ihrer LiPo Akkus! Dieses Gerät wird Ihnen die Möglichkeit bieten, die aktuelle Kapazität Ihres Akkus zu überprüfen.
- Page 2 CARACTERISTIQUES TECHNIQUES TECHNISCHE DATEN MODE Li-xx Tension totale dans la batterie La tension dans chaque cellule peut être vision- née individuellement par une pression sur la touche “CELL”. Die individuelle Zellenspannung kann durch Sélection type de batterie Tastendruck „Cell“ angezeigt werden. Auswahl Akkutyp Appuyer sur la touche “MODE”...
- Page 3 Connection directe possible pour les batteries Li-xx possédant des connecteur JST EH ou JST XH. Pour des batteries possédant des prises de type Poly Quest 4S, 5S, 6S et 7S, connection directe au Smart Guard. En revanche, pour des batteries de 2S et 3S possédant les mêmes connecteurs, elles nécessitent un adaptateur spécifique.
- Page 4 T2M • BP6 • Zone Industrielle F-57380 FAULQUEMONT info@t2m.tm.fr T2M Deutschland Winterbergstrasse 24a D-66119 SAARBRÜCKEN hobby@t2m.tm.fr www.t2m.fr COPYRIGHT T2M 2008 LA REPRODUCTION SOUS QUELQUE FORME DE L’ENSEMBLE OU D’UNE PARTIE DE TEXTES, PHOTOS OU ILLUSTRATIONS SANS L’ACCORD ECRIT PREALABLE DE T2M EST STRICTEMENT INTERDITE.
