Version 1
Commutateur de déclenchement à gâchette :
Celui-ci est situé au-dessous de la sonde Ultraprobe 100. L'Ultraprobe est toujours éteint. Pour faire
fonctionner l'Ultraprobe, pressez simplement la gâchette, pour arrêter l'instrument, relâchez le
déclenchement.

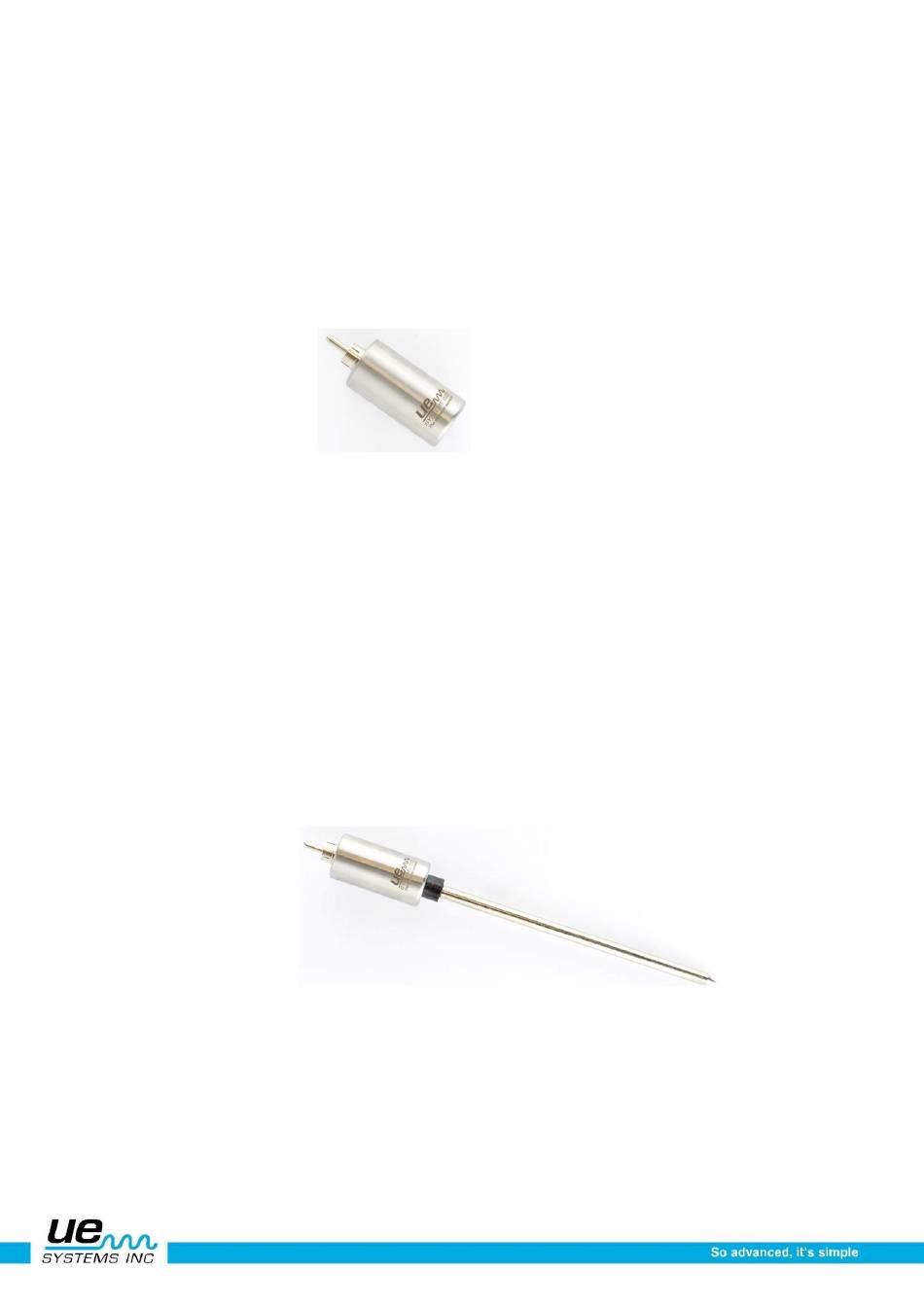

Module de balayage :
Ce module est utilisé pour capter les ultrasons aéroportés tel que les ultrasons émis par des fuites
ou des décharges électriques.
Pour l'utiliser, s'assurer qu'il est correctement connecté sur le bout du pistolet en l'alignant dans
son emplacement et l'insérant fermement.
Pour utiliser ce module de balayage :
1. Connectez l'embout à l'avant de l'UltraProbe
2. Ajustez la sensibilité en fonction des intensités reçus
Cône de focalisation caoutchouc :
Le cône de focalisation en caoutchouc est un cône circulaire de protection et de concentration
d'ultrasons. Ce cône de protection sert à stopper les ultrasons parasites et à concentrer le champ de
réception du module de balayage. Il augmente aussi la sensibilité. Pour l'utiliser, insérez-le
simplement sur la partie avant du module de balayage.
REMARQUE :
Pour éviter tout dommage lors de la mise en place de ce cône, enlevez
toujours le module puis insérer le cône de focalisation caoutchouc sur le module AVANT.
Module de Contact Stéthoscopique :
Ce module est doté d'une tige métallique servant de « guide d'ondes » aux ultrasons
engendrés à l'intérieur des canalisations, carters de roulement, purgeurs de vapeurs, parois,
etc. Il transmet un signal à un transducteur piézo-électrique placé dans le module.
Pour utiliser le module stéthoscopique :
Aligner la prise à l'arrière du module sur l'avant de l'Ultraprobe et insérez-le fermement.
1.
2.
Touchez la zone à tester, à écouter.
3.
Ajustez la sensibilité.
7
